AL-KO technische tekening · ETI 811091
AL-KO ETI 811091 – Oplooprem vierkant 100 251s geldig tot 08/96
Zoek je onderdelen voor AL-KO ETI 811091? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem vierkant 100 251s geldig tot 08/96.

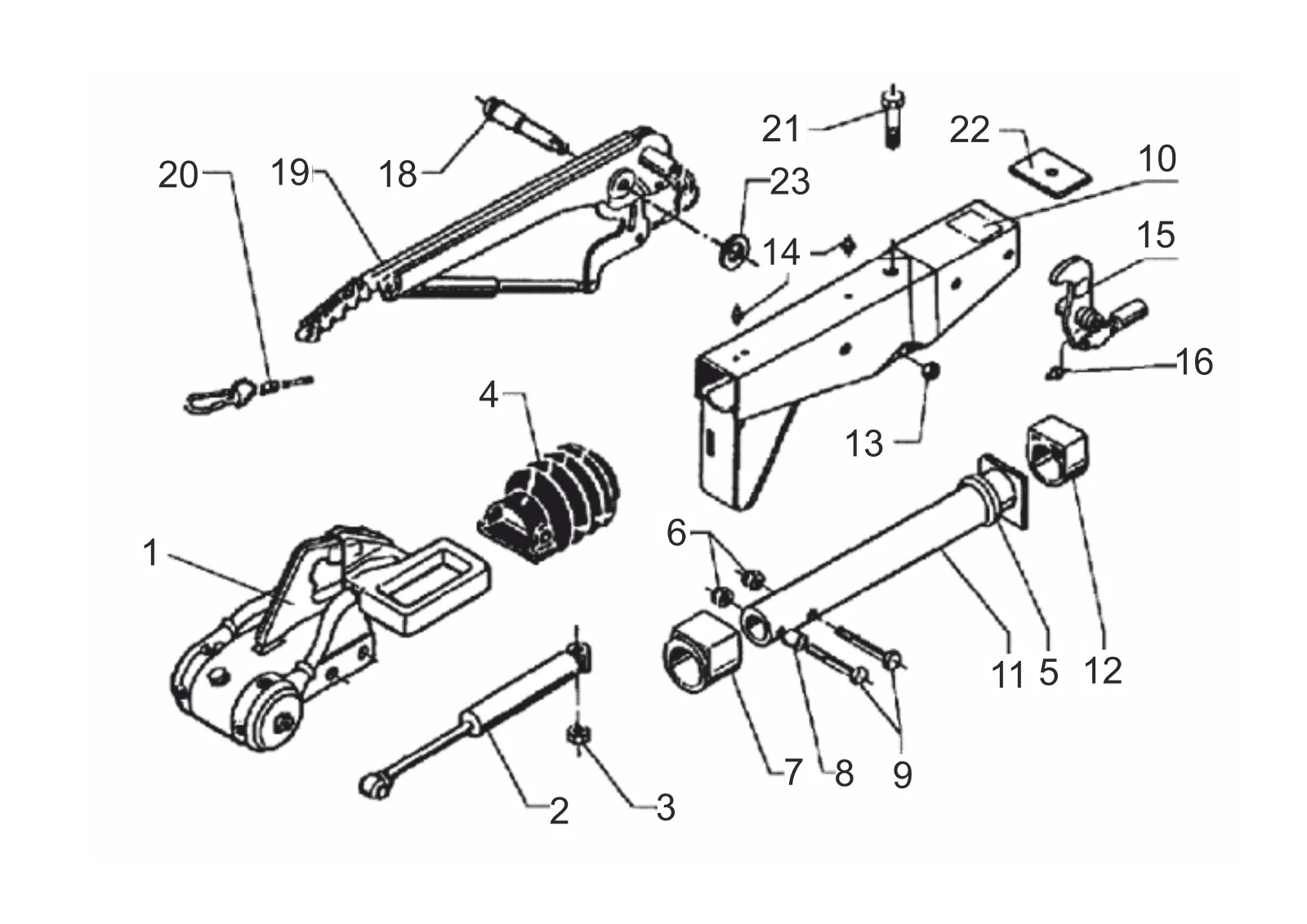

Naar onderdelenlijstExplosietekening
Technische tekening 811091
AL-KO ETI 811091
Technische gegevens
AL-KO | square design | 251S | with gas spring lever | AKS
ETI-nummer
811091
Onderdelen
29
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811091
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
29 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 241268 | Aks2000 unpacked ga2700 | Vraag dit onderdeel aan |
| 2 | 370589 | Schokdemper 251s | Bekijk 370589 |
| 3 | 706437 | Borgmoer M12 | Bekijk 706437 |
| 4 | 366356 | Stofhoes | Bekijk 366356 |
| 5 | 371372 | Stootrubber | Bekijk 371372 |
| 6 | 700645 | Zeskantmoer M12 DIN 980-V-10 ZP | Bekijk 700645 |
| 7 | 353943 | Glijlagerbus met flens | Vraag dit onderdeel aan |
| 8 | 357242 | Afstand bus | Vraag dit onderdeel aan |
| 9 | 706358 | Zeskant schroef m12x80 DIN 931 10.9 | Vraag dit onderdeel aan |
| 10 | ETK0002 | Huis | Vraag dit onderdeel aan |
| 11 | 571874 | Trekstang gelast 251s | Bekijk 571874 |
| 12 | 353942 | Glijlagerbus | Bekijk 353942 |
| 13 | 700645 | Zeskantmoer M12 DIN 980-V-10 ZP | Bekijk 700645 |
| 14 | 375900 | Conische smeernippel 8x1 DIN 71412 | Bekijk 375900 |
| 15 | 380265 | Uitwijking hendel compl.. IH=90:27 | Bekijk 380265 |
| 15 | 380285 | Uitwijking hendel compl.. IH=90:30 | Vraag dit onderdeel aan |
| 15 | 380525 | Uitwijking hendel compl.. uni IH=90:27 | Bekijk 380525 |
| 15 | 380526 | Uitwijking hendel compl.. uni IH=90:30 | Vraag dit onderdeel aan |
| 15 | 380527 | Uitwijking hendel compl.. uni IH=90:33,5 | Vraag dit onderdeel aan |
| 15 | 626138 | Uitwijking hendel compl.. | Vraag dit onderdeel aan |
| 16 | 700203 | Conische smeernippel 6x1 DIN 71412 | Vraag dit onderdeel aan |
| 18 | 581145 | Lager schroef m12x100 Ø19 | Bekijk 581145 |
| 19 | 220096 | Handremhendel incl.. rem away kabel 161s-251s-161r | Bekijk 220096 |
| 19 | 220098 | Handremhendel incl.. rem away kabel 251s/g | Bekijk 220098 |
| 20 | 368605 | Losbreekkabel 950 mm lengte | Bekijk 368605 |
| 21 | 703134 | Zeskant schroef m12x105 DIN 931 8.8 ZP | Vraag dit onderdeel aan |
| 22 | 581699 | Stop plaat | Bekijk 581699 |
| 23 | 370693 | Ring Ø19x34x3 | Vraag dit onderdeel aan |
| 24 | 705397 | Ring a 13 DIN 125-st | Bekijk 705397 |
