AL-KO technische tekening · ETI 811085
AL-KO ETI 811085 – Oplooprem vierkant 70 161s
Zoek je onderdelen voor AL-KO ETI 811085? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem vierkant 70 161s.

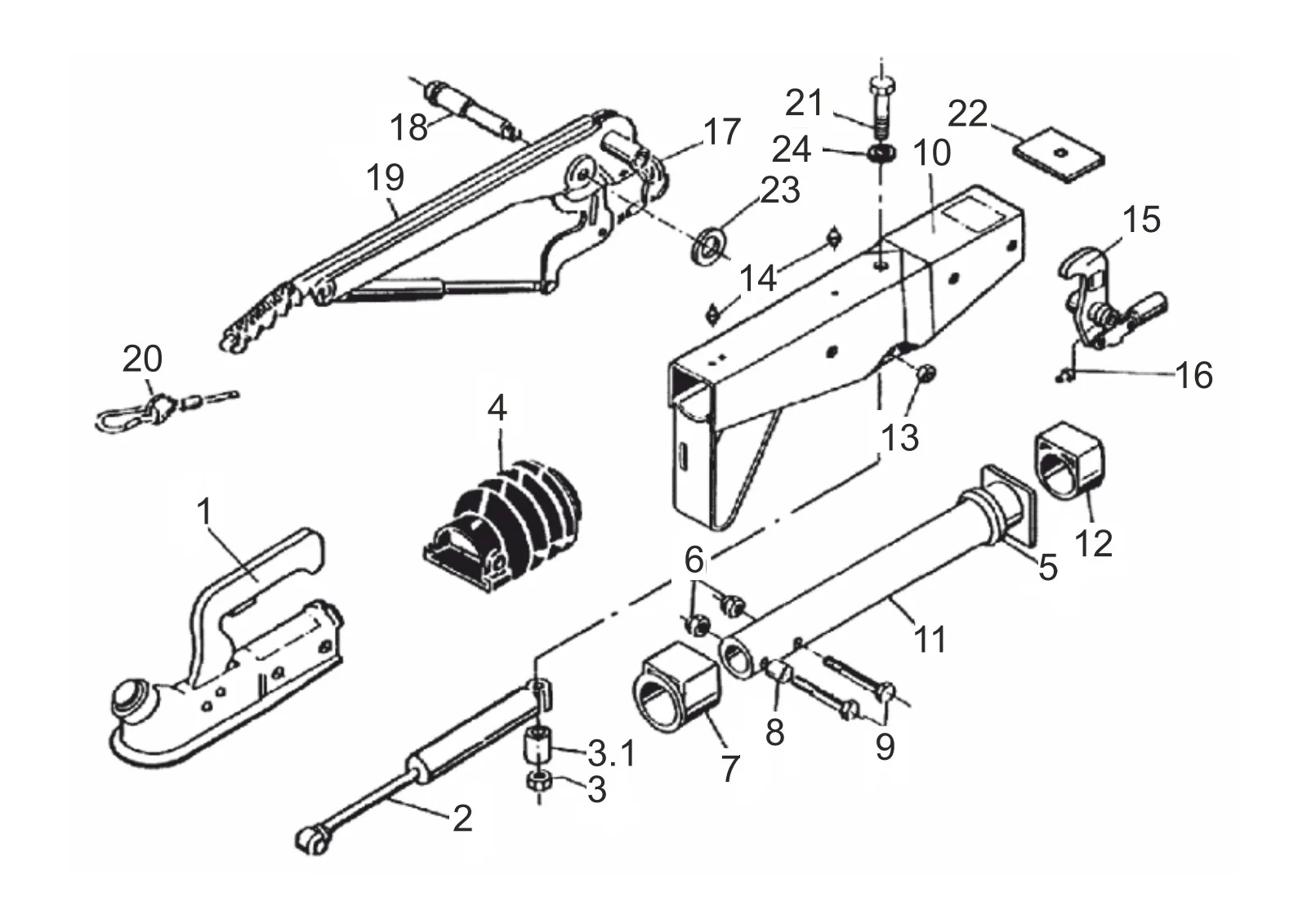

Explosietekening
Technische tekening 811085
AL-KO ETI 811085
Technische gegevens
AL-KO | square design | 161S | with gas spring lever | ball coupling
ETI-nummer
811085
Onderdelen
26
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811085
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
26 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | ETK0001 | Kogel koppeling | |
| 2 | 370557 | Schok demper 161s | Bekijk 370557 |
| 3 | 706437 | Borgmoer M12 | Bekijk 706437 |
| 3.1 | 370580 | Afstand bus | |
| 4 | 366356 | Stofhoes | Bekijk 366356 |
| 5 | 371372 | Stootrubber | Bekijk 371372 |
| 6 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 7 | 353943 | Glijlagerbus met flens | |
| 8 | 370559 | Afstand bus | |
| 9 | 705418 | Zeskant schroef m12x70 DIN 931 8.8 | |
| 10 | ETK0002 | Huis | |
| 11 | 571874 | Trekstang gelast 251s | Bekijk 571874 |
| 12 | 353942 | Glijlagerbus | Bekijk 353942 |
| 13 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 15 | 380265 | Uitwijking hendel compl.. IH=90:27 | Bekijk 380265 |
| 15 | 380692 | Uitwijking hendel compl.. | |
| 16 | 700203 | Conische smeernippel 6x1 DIN 71412 | |
| 17 | 2043700102 | Burst ring hand rem hendel | |
| 18 | 581145 | Lager schroef m12x100 Ø19 | Bekijk 581145 |
| 19 | 220102 | Hand rem hendel incl.. rem away kabel | |
| 20 | 209385 | Breakaway kabel 980 mm lengte sweden | |
| 21 | 705421 | Zeskant schroef m12x100 DIN 931 8.8 | |
| 22 | 581699 | Stop plaat | Bekijk 581699 |
| 23 | 370693 | Ring Ø19x34x3 | |
| 24 | 705397 | Ring a 13 DIN 125-st | Bekijk 705397 |
