AL-KO technische tekening · ETI 811074

AL-KO ETI 811074 – Oplooprem V/vierkant 60s/2 geldig tot 04/97

Zoek je onderdelen voor AL-KO ETI 811074? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V/vierkant 60s/2 geldig tot 04/97.

ETI-nummer: 811074 31 onderdelen

Naar onderdelenlijst

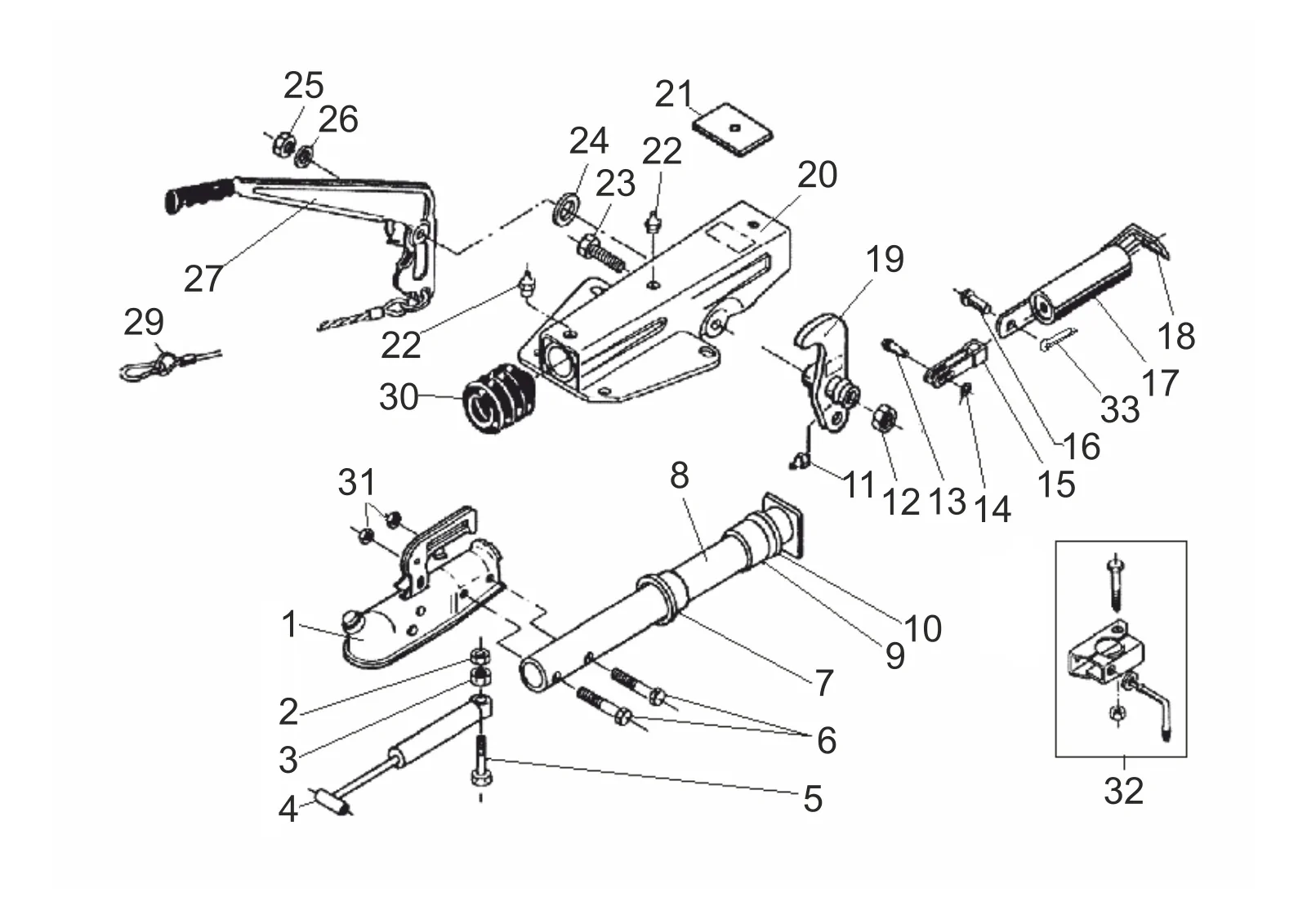

Explosietekening

Technische tekening 811074

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811074

Technische gegevens

AL-KO | V-design | 60S/2 | spring load memory | ball coupling and AKS

ETI-nummer

811074

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811074

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

31 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	706435	Self vergrendeling moer biw M10	Vraag dit onderdeel aan
3	705378	Zeskantmoer M10 DIN 934-8	Bekijk 705378→
4	20767204	Schok demper 60s	Bekijk 20767204→
5	706312	Zeskant schroef m10x50 DIN 931 8.8	Vraag dit onderdeel aan
6	700281	Zeskant schroef m12x55 DIN 933 8.8 ZP	Vraag dit onderdeel aan
7	2072410202	Flanged bus	Vraag dit onderdeel aan
8	384698	Trek buis gelast	Vraag dit onderdeel aan
9	2072410206	Flanged bus	Vraag dit onderdeel aan
10	2072410207	Damping rubber	Bekijk 2072410207→
11	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
12	700645	Zeskantmoer M12 DIN 980-V-10 ZP	Bekijk 700645→
13	647287	Rivet	Vraag dit onderdeel aan
14	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
15	2073890606	Fork kop gelast	Vraag dit onderdeel aan
16	2076810609	Bout half-round	Vraag dit onderdeel aan
17	2075020601	Veer cilinder compl..	Bekijk 2075020601→
18	2076830608	Spanning beugel	Bekijk 2076830608→
19	354013	Uitwijking hendel compl..	Vraag dit onderdeel aan
20	ETK0002	Huis	Vraag dit onderdeel aan
21	368820	Uiteinde stop plaat	Vraag dit onderdeel aan
22	2171710001	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
23	2170630503	Lager schroef	Vraag dit onderdeel aan
24	700135	Gespleten slot ring b 16 DIN 137 cd	Vraag dit onderdeel aan
25	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
26	700273	Ring 17 DIN 433	Vraag dit onderdeel aan
27	204549	Hand rem hendel incl.. rem away kabel	Bekijk 204549→
29	368605	Losbreekkabel 950 mm lengte	Bekijk 368605→
30	2073890210	Bellows	Bekijk 2073890210→
32	ETK0004	Assemblage klem gelast	Vraag dit onderdeel aan
33	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
