AL-KO technische tekening · ETI 811070
AL-KO ETI 811070 – Oplooprem V/vierkant 100s bottom assemblage
Zoek je onderdelen voor AL-KO ETI 811070? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V/vierkant 100s bottom assemblage.

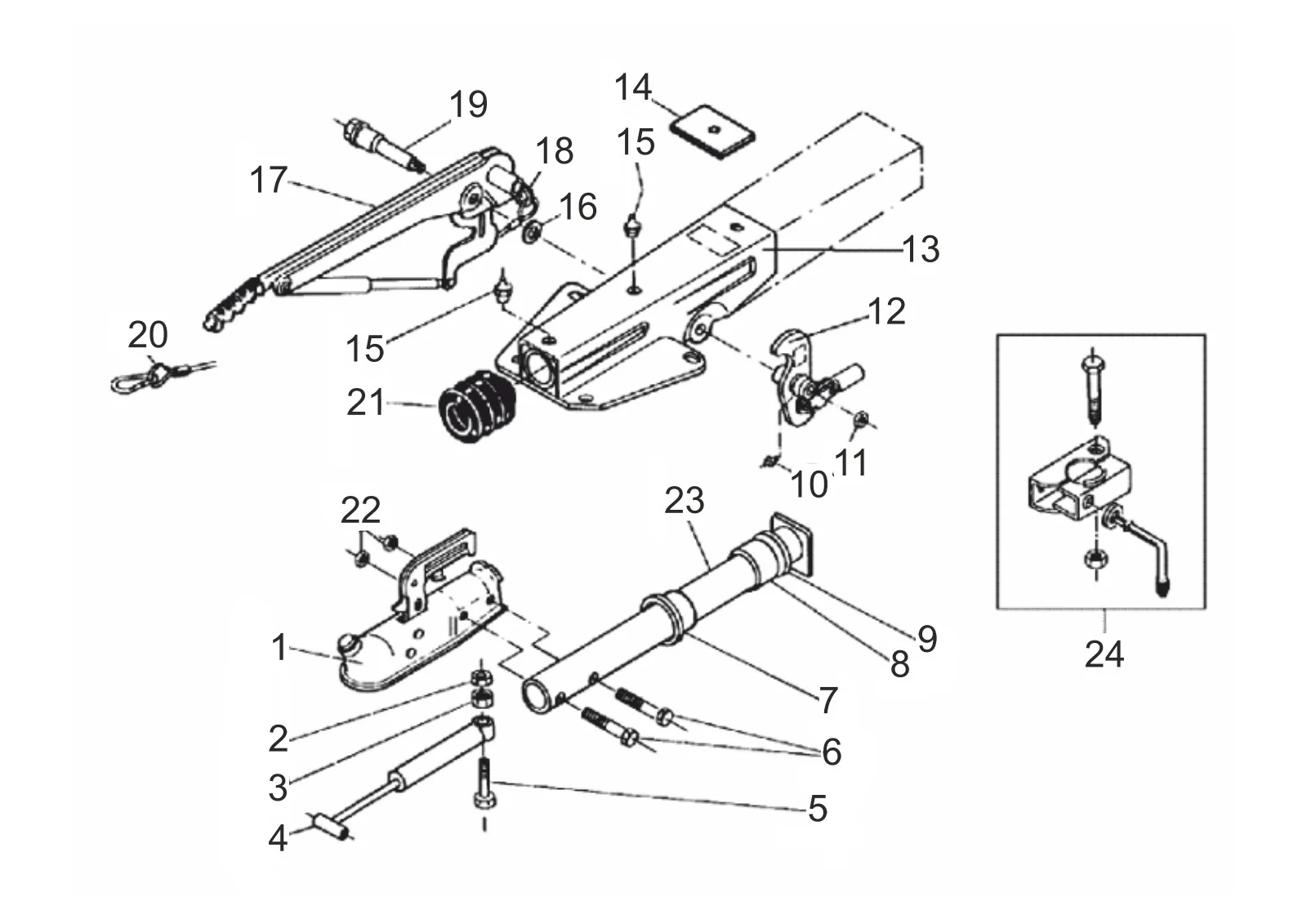

Naar onderdelenlijstExplosietekening
Technische tekening 811070
AL-KO ETI 811070
Technische gegevens
AL-KO | V-design | 100S | with gas spring lever | ball coupling
ETI-nummer
811070
Onderdelen
30
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811070
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
30 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | ETK0001 | Kogel koppeling | Vraag dit onderdeel aan |
| 2 | 706435 | Self vergrendeling moer biw M10 | Vraag dit onderdeel aan |
| 3 | 705378 | Zeskantmoer M10 DIN 934-8 | Bekijk 705378 |
| 4 | 20769004 | Schok demper 75s/100s | Vraag dit onderdeel aan |
| 5 | 706312 | Zeskant schroef m10x50 DIN 931 8.8 | Vraag dit onderdeel aan |
| 6 | 700222 | Zeskant schroef m12x60 DIN 931 8.8 ZP | Vraag dit onderdeel aan |
| 7 | 700918 | Sleeve bering bus gly pg 404450 a | Vraag dit onderdeel aan |
| 8 | 700918 | Sleeve bering bus gly pg 404450 a | Vraag dit onderdeel aan |
| 9 | 2077030202 | Damping rubber | Bekijk 2077030202 |
| 10 | 700203 | Conische smeernippel 6x1 DIN 71412 | Vraag dit onderdeel aan |
| 11 | 700645 | Zeskantmoer M12 DIN 980-V-10 ZP | Bekijk 700645 |
| 12 | 384760 | Uitwijking hendel compl.. 90s/3 IH=90:27 | Vraag dit onderdeel aan |
| 13 | ETK0002 | Huis | Vraag dit onderdeel aan |
| 14 | 2074550204 | Uiteinde stop plaat | Vraag dit onderdeel aan |
| 15 | 368461 | Conical grease nipple as 8x1 DIN 71412 | Vraag dit onderdeel aan |
| 16 | 370693 | Ring Ø19x34x3 | Vraag dit onderdeel aan |
| 17 | 220101 | Hand rem hendel incl.. rem away kabel | Vraag dit onderdeel aan |
| 18 | 2043700102 | Burst ring hand rem hendel | Vraag dit onderdeel aan |
| 19 | 581146 | Lager schroef m12x108 | Vraag dit onderdeel aan |
| 20 | 209385 | Breakaway kabel 980 mm lengte sweden | Vraag dit onderdeel aan |
| 21 | 2073890210 | Bellows | Bekijk 2073890210 |
| 22 | 700645 | Zeskantmoer M12 DIN 980-V-10 ZP | Bekijk 700645 |
| 23 | 354211 | Trek buis gelast | Vraag dit onderdeel aan |
| 24 | 354248 | Handgreep compl.. vervangen door 610561 | Vraag dit onderdeel aan |
| 24 | 700643 | Zeskantmoer m8 DIN 980-V-8 ZP | Vraag dit onderdeel aan |
| 24 | 705397 | Ring a 13 DIN 125-st | Bekijk 705397 |
| 24 | 705498 | Zeskant schroef m8x65 DIN 931 8.8 | Vraag dit onderdeel aan |
| 24 | 20531703 | Klem handgreep compleet zinc coated | Bekijk 20531703 |
| 24 | 20531802 | Jockey wiel outer klem | Vraag dit onderdeel aan |
| 24 | ETK0004 | Assemblage klem gelast | Vraag dit onderdeel aan |
| Of mail naar contact@masta.nl | |||
