AL-KO ETI 811064 – Oplooprem V/vierkant 90s/3 geldig tot 01/96

Zoek je onderdelen voor AL-KO ETI 811064? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V/vierkant 90s/3 geldig tot 01/96.

ETI-nummer: 811064 35 onderdelen

Naar onderdelenlijst

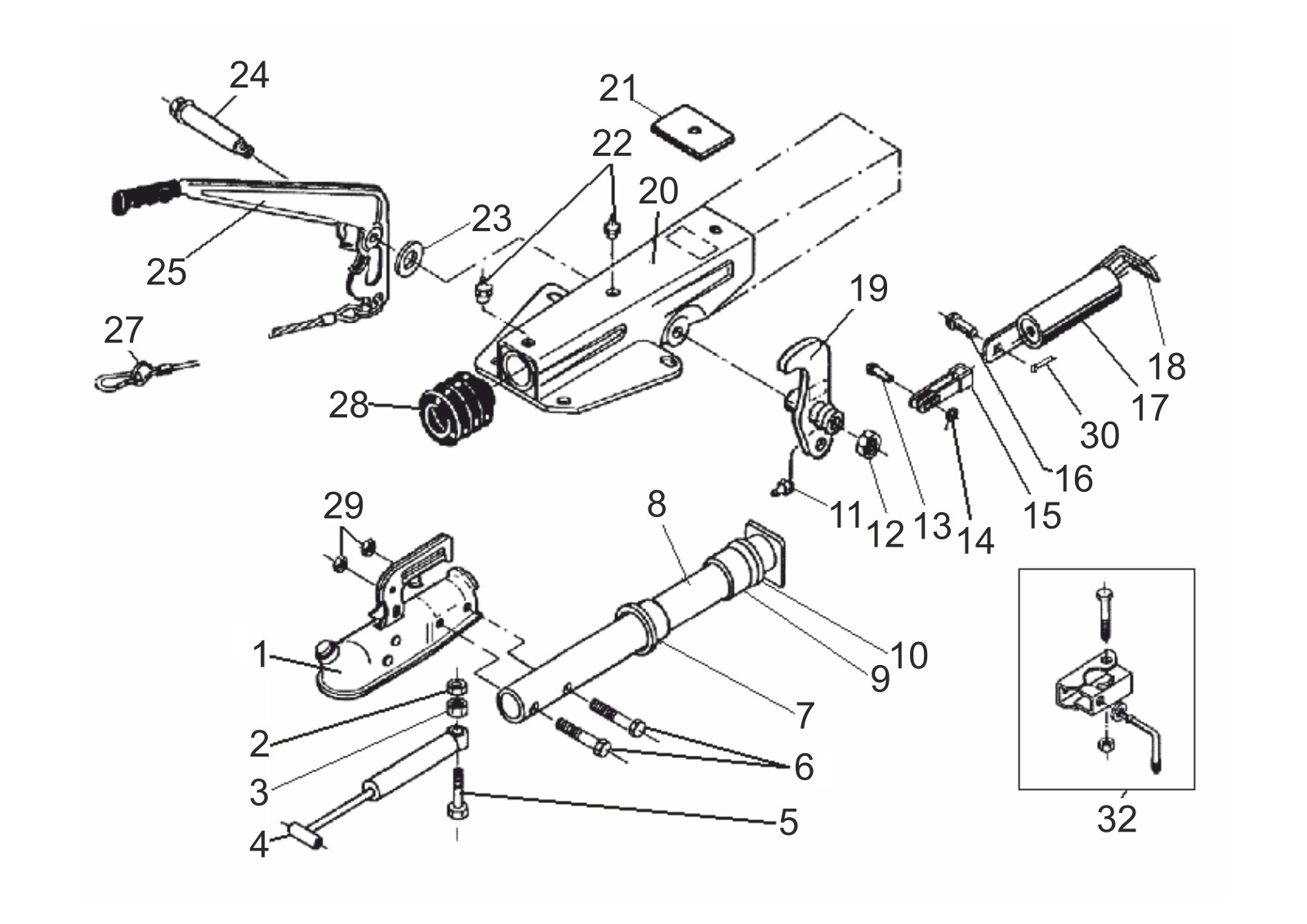

Explosietekening

Technische tekening 811064

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811064

Technische gegevens

AL-KO | V-design | 90S/3 | spring load memory | ball coupling and AKS

ETI-nummer

811064

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811064

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

35 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	700644	Zeskantmoer M10 DIN 980-V-10 ZP	Vraag dit onderdeel aan
3	705378	Zeskantmoer M10 DIN 934-8	Bekijk 705378→
4	359987	Schok demper 90s/1/s2/s3	Bekijk 359987→
5	706312	Zeskant schroef m10x50 DIN 931 8.8	Vraag dit onderdeel aan
6	700281	Zeskant schroef m12x55 DIN 933 8.8 ZP	Vraag dit onderdeel aan
7	2072410202	Flanged bus	Vraag dit onderdeel aan
8	384654	Trek buis gelast	Bekijk 384654→
9	2072410206	Flanged bus	Vraag dit onderdeel aan
10	2072410207	Damping rubber	Bekijk 2072410207→
11	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
12	700645	Zeskantmoer M12 DIN 980-V-10 ZP	Bekijk 700645→
13	647287	Rivet	Vraag dit onderdeel aan
14	705396	Ring a 10,5 DIN 125-st	Bekijk 705396→
15	2073890606	Fork kop gelast	Vraag dit onderdeel aan
16	2076810609	Bout half-round	Vraag dit onderdeel aan
17	2075020601	Veer cilinder compl..	Bekijk 2075020601→
18	2076830608	Spanning beugel	Bekijk 2076830608→
19	354013	Uitwijking hendel compl..	Vraag dit onderdeel aan
20	ETK0002	Huis	Vraag dit onderdeel aan
21	368820	Uiteinde stop plaat	Vraag dit onderdeel aan
22	2171710001	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
23	700273	Ring 17 DIN 433	Vraag dit onderdeel aan
24	2077710503	Lager schroef m12x100 Ø16	Bekijk 2077710503→
25	204549	Hand rem hendel incl.. rem away kabel	Bekijk 204549→
27	368605	Losbreekkabel 950 mm lengte	Bekijk 368605→
28	2073890210	Bellows	Bekijk 2073890210→
29	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
30	700192	Gespleten pen 4x20 DIN 94 (bij tekening)	Vraag dit onderdeel aan
32	354248	Handgreep compl.. vervangen door 610561	Vraag dit onderdeel aan
32	700643	Zeskantmoer m8 DIN 980-V-8 ZP	Vraag dit onderdeel aan
32	705397	Ring a 13 DIN 125-st	Bekijk 705397→
32	705498	Zeskant schroef m8x65 DIN 931 8.8	Vraag dit onderdeel aan
32	20531703	Klem handgreep compleet zinc coated	Bekijk 20531703→
32	20531802	Jockey wiel outer klem	Vraag dit onderdeel aan
