AL-KO technische tekening · ETI 811063

AL-KO ETI 811063 – Oplooprem V/vierkant 90s/3 bottom assemblage

Zoek je onderdelen voor AL-KO ETI 811063? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V/vierkant 90s/3 bottom assemblage.

ETI-nummer: 811063 28 onderdelen

Naar onderdelenlijst

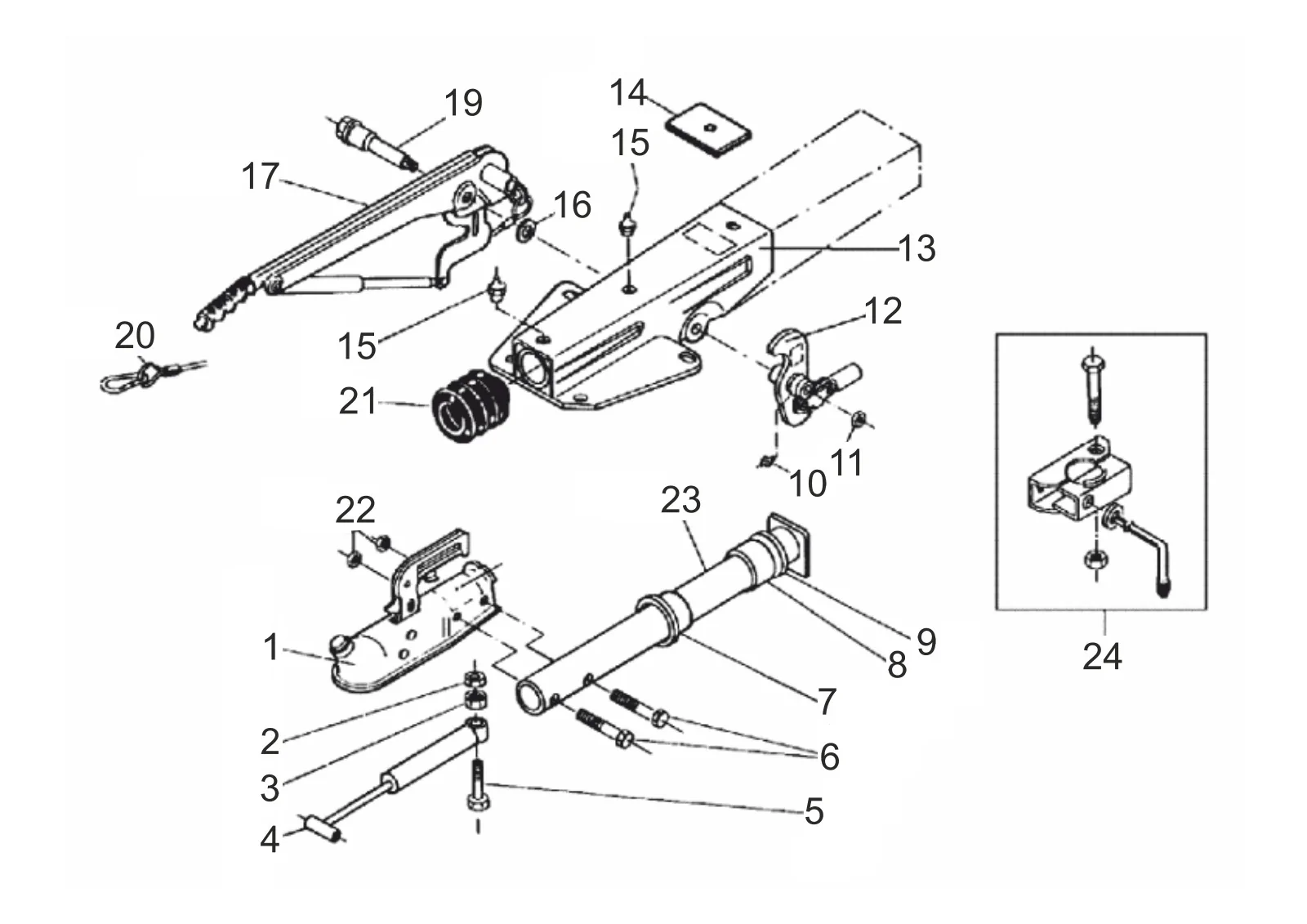

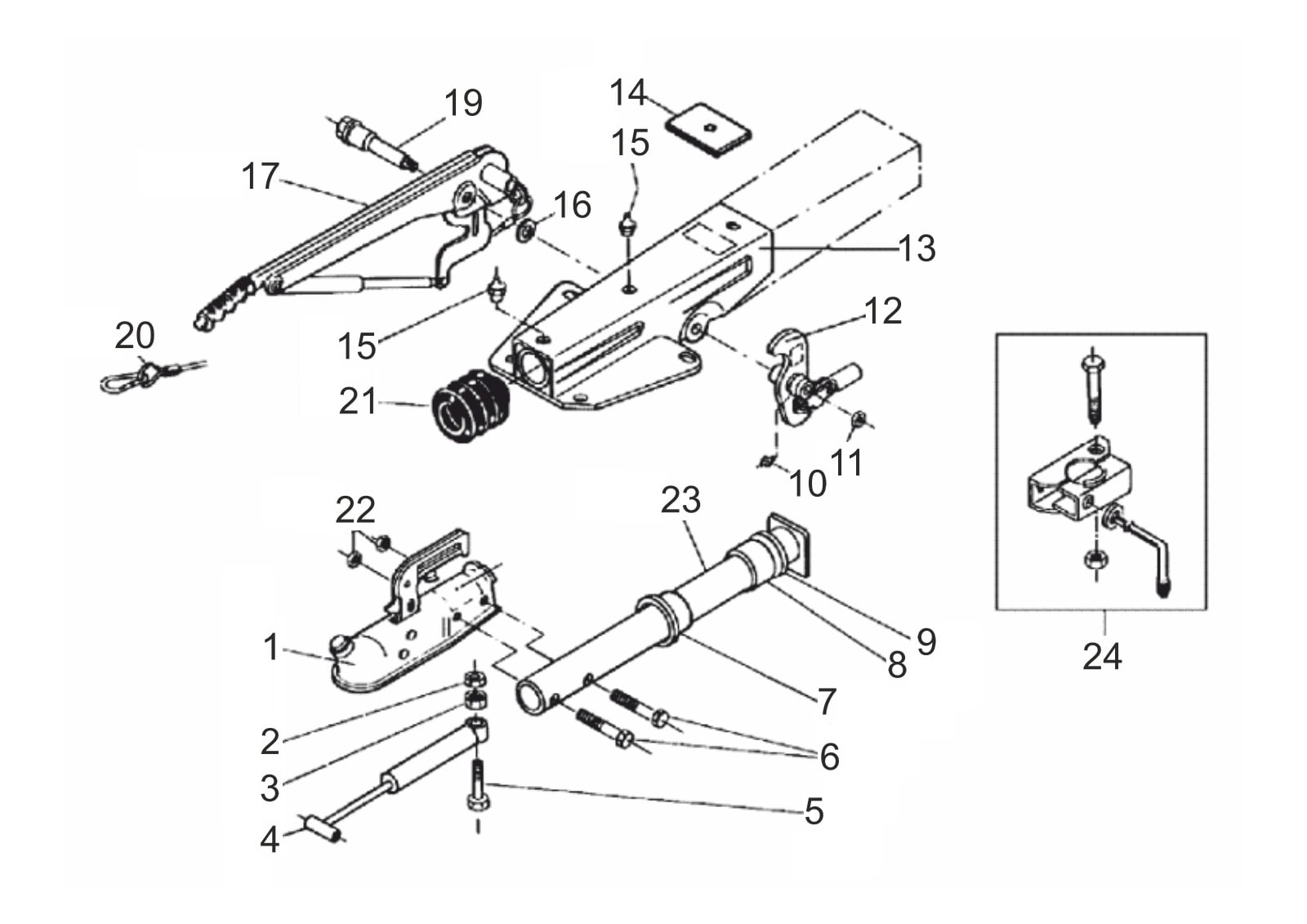

Explosietekening

Technische tekening 811063

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811063

Technische gegevens

AL-KO | V-design | 90S/3 | with gas spring lever | ball coupling and AKS

ETI-nummer

811063

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811063

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

28 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	700644	Zeskantmoer M10 DIN 980-V-10 ZP	Vraag dit onderdeel aan
3	705378	Zeskantmoer M10 DIN 934-8	Bekijk 705378→
4	359987	Schok demper 90s/1/s2/s3	Bekijk 359987→
5	706312	Zeskant schroef m10x50 DIN 931 8.8	Vraag dit onderdeel aan
6	700281	Zeskant schroef m12x55 DIN 933 8.8 ZP	Vraag dit onderdeel aan
7	2072410202	Flanged bus	Vraag dit onderdeel aan
8	2072410206	Flanged bus	Vraag dit onderdeel aan
9	2072410207	Damping rubber	Bekijk 2072410207→
10	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
11	700645	Zeskantmoer M12 DIN 980-V-10 ZP	Bekijk 700645→
12	384760	Uitwijking hendel compl.. 90s/3 IH=90:27	Vraag dit onderdeel aan
13	ETK0002	Huis	Vraag dit onderdeel aan
14	368820	Uiteinde stop plaat	Vraag dit onderdeel aan
15	2171710001	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
16	370693	Ring Ø19x34x3	Vraag dit onderdeel aan
17	220095	Hand rem hendel incl.. rem away kabel	Vraag dit onderdeel aan
19	581146	Lager schroef m12x108	Vraag dit onderdeel aan
20	368605	Losbreekkabel 950 mm lengte	Bekijk 368605→
21	2073890210	Bellows	Bekijk 2073890210→
22	700645	Zeskantmoer M12 DIN 980-V-10 ZP	Bekijk 700645→
23	384654	Trek buis gelast	Bekijk 384654→
24	354248	Handgreep compl.. vervangen door 610561	Vraag dit onderdeel aan
24	700643	Zeskantmoer m8 DIN 980-V-8 ZP	Vraag dit onderdeel aan
24	705397	Ring a 13 DIN 125-st	Bekijk 705397→
24	705498	Zeskant schroef m8x65 DIN 931 8.8	Vraag dit onderdeel aan
24	20531703	Klem handgreep compleet zinc coated	Bekijk 20531703→
24	20531802	Jockey wiel outer klem	Vraag dit onderdeel aan
