AL-KO technische tekening · ETI 811061
AL-KO ETI 811061 – Wiel rem standard 1636g 375 kg
Zoek je onderdelen voor AL-KO ETI 811061? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem standard 1636g 375 kg.
Naar onderdelenlijstExplosietekening

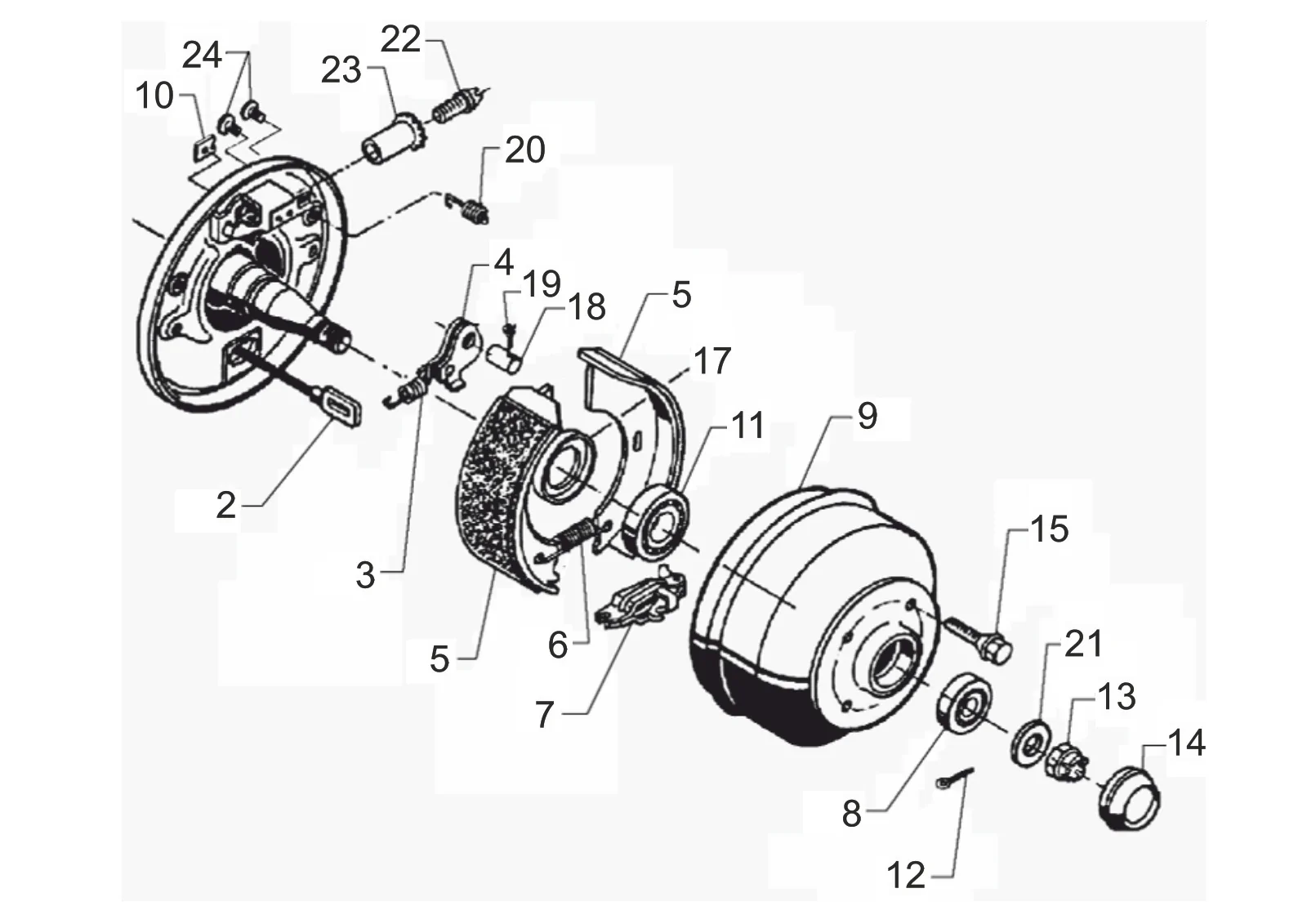

Technische tekening 811061
AL-KO ETI 811061
Technische gegevens
AL-KO | standard | 1636G | 375 kg
ETI-nummer
811061
Onderdelen
38
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811061
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
38 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 20888004 | Bowdenkabel kabel met threaded bout m8 / vierkant u-bout | Bekijk 20888004 |
| 1 | 21841804 | Bowdenkabel kabel met threaded bout m8 / vierkant u-bout | Bekijk 21841804 |
| 1 | 24866304 | Bowdenkabel kabel met threaded bout m8 / vierkant u-bout | Bekijk 24866304 |
| 1 | 24866305 | Bowdenkabel kabel met threaded bout m8 / vierkant u-bout | Vraag dit onderdeel aan |
| 1 | 2088800401 | Bowdenkabel kabel met threaded bout m8 / vierkant u-bout | Bekijk 2088800401 |
| 1 | 2088800402 | Bowdenkabel kabel met threaded bout m8 / vierkant u-bout | Bekijk 2088800402 |
| 1 | 2088800403 | Bowdenkabel kabel met threaded bout m8 / vierkant u-bout | Bekijk 2088800403 |
| 1 | 2088800404 | Bowdenkabel kabel met threaded bout m8 / vierkant u-bout | Vraag dit onderdeel aan |
| 1 | 2088800405 | Bowdenkabel kabel met threaded bout m8 / vierkant u-bout | Vraag dit onderdeel aan |
| 1 | 2088800406 | Bowdenkabel kabel met threaded bout m8 / vierkant u-bout | Bekijk 2088800406 |
| 3 | 2188870001 | Spanning veer links | Bekijk 2188870001 |
| 4 | 384308 | Auto reserve hendel compl.. links | Vraag dit onderdeel aan |
| 4 | 384309 | Auto reserve hendel compl.. rechts | Vraag dit onderdeel aan |
| 5 | 1213888 | Set rem remschoen voor one as 1635/1636/1637 | Vraag dit onderdeel aan |
| 6 | 2182150003 | Spanning veer | Bekijk 2182150003 |
| 7 | 570666 | Expanding joint slot compl. | Vraag dit onderdeel aan |
| 8 | 701513 | Conisch rol lager lm 45449/410 | Bekijk 701513 |
| 9 | 589725 | Rem trommel 100x4-M12 vervangen door 1312140 | Vraag dit onderdeel aan |
| 9 | 589732 | Rem trommel 98x4-M12 vervangen by1312141 | Vraag dit onderdeel aan |
| 9 | 589733 | Rem trommel 101,6x4-M10 vervangen door 1312142 | Vraag dit onderdeel aan |
| 9 | 589734 | Rem trommel 115x4-m10x1,25 | Vraag dit onderdeel aan |
| 9 | 589735 | Rem trommel 130x4-m14x1,5 | Vraag dit onderdeel aan |
| 10 | 2382610002 | Afdekking plaat | Vraag dit onderdeel aan |
| 11 | 701512 | Conisch rol lager lm 11749/710 | Bekijk 701512 |
| 12 | 700194 | Gespleten pen 4x32 DIN 94 | Vraag dit onderdeel aan |
| 13 | 700754 | Castle moer m16x1.5 DIN 937 | Bekijk 700754 |
| 14 | 2083990002 | Afdichten dop Ø48 al-ko | Bekijk 2083990002 |
| 15 | 2081670002 | Wiel bout sperical m14x1,5 x25 | Vraag dit onderdeel aan |
| 15 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 15 | 2088920010 | Wiel bout sperical m10x1,25x22 | Vraag dit onderdeel aan |
| 15 | 2185680006 | Wiel bout sperical m18x1,5 x25 | Vraag dit onderdeel aan |
| 17 | 701511 | Rotary as lip afdichting as 40x52x7 DIN 3760-nb | Bekijk 701511 |
| 18 | 2187370001 | Bout drilled | Vraag dit onderdeel aan |
| 19 | 701035 | Gespleten pen 4x28 DIN 94 | Vraag dit onderdeel aan |
| 20 | 2088800003 | Compression veer | Vraag dit onderdeel aan |
| 21 | 2182150005 | Slot ring embossed | Vraag dit onderdeel aan |
| 22 | 21873708 | Regulation eenheid wiel rem | Bekijk 21873708 |
| 24 | 373245 | Plug ral6002 | Bekijk 373245 |
| Of mail naar contact@masta.nl | |||
