AL-KO technische tekening · ETI 811057

AL-KO ETI 811057 – Oplooprem V 251s geldig tot 01/93

Zoek je onderdelen voor AL-KO ETI 811057? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V 251s geldig tot 01/93.

ETI-nummer: 811057 24 onderdelen

Naar onderdelenlijst

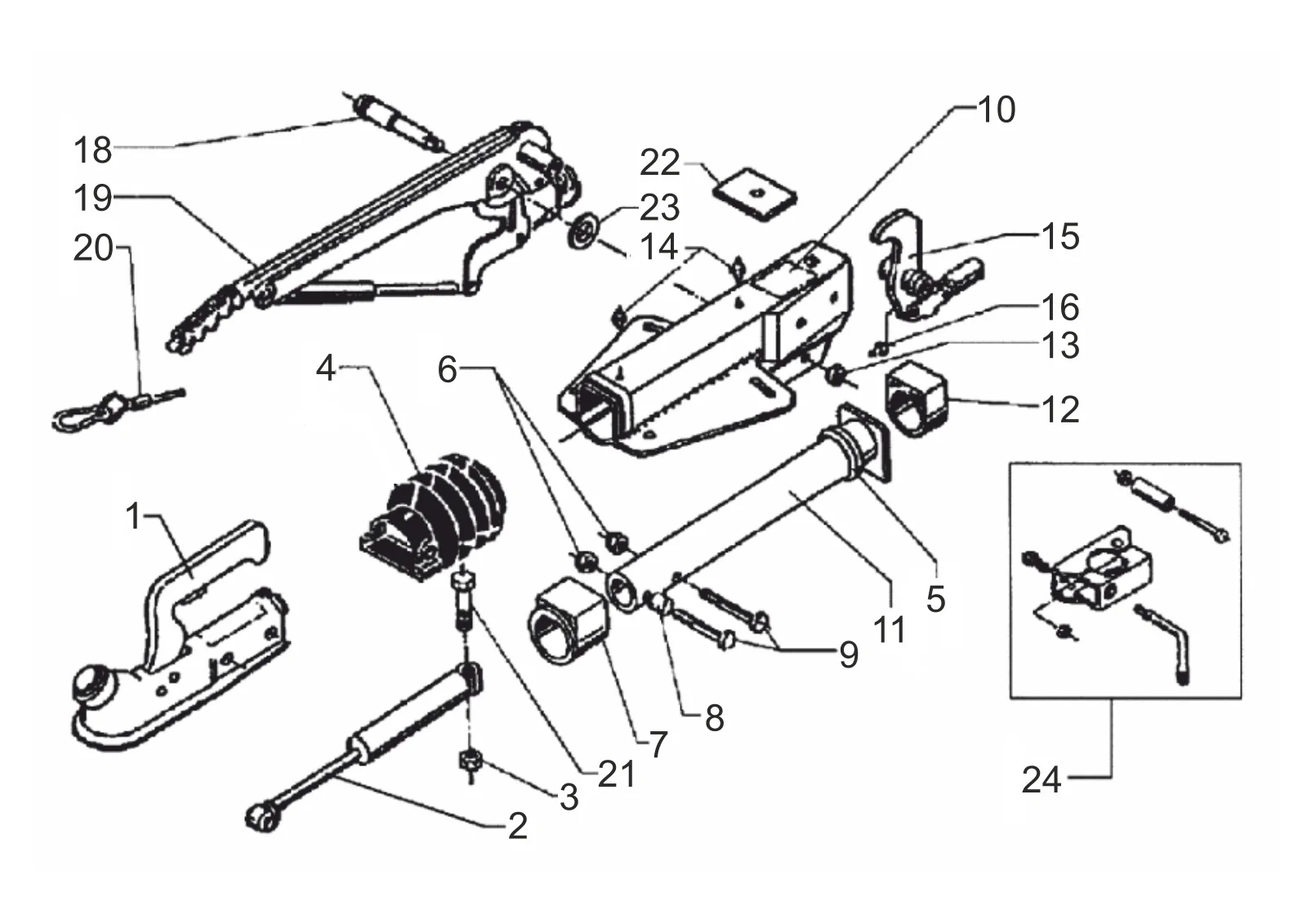

Explosietekening

Technische tekening 811057

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811057

Technische gegevens

AL-KO | V-design | 251S | design sweden | ball coupling

ETI-nummer

811057

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811057

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

24 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	370589	Schokdemper 251s	Bekijk 370589→
3	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
4	366356	Stofhoes	Bekijk 366356→
5	371372	Stootrubber	Bekijk 371372→
6	700645	Zeskantmoer M12 DIN 980-V-10 ZP	Bekijk 700645→
7	353943	Glijlagerbus met flens	Vraag dit onderdeel aan
8	357242	Afstand bus	Vraag dit onderdeel aan
9	701249	Zeskant schroef m12x75 DIN 931 8.8 ZP	Vraag dit onderdeel aan
10	ETK0002	Huis	Vraag dit onderdeel aan
11	571874	Trekstang gelast 251s	Bekijk 571874→
12	353942	Glijlagerbus	Bekijk 353942→
13	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
14	2171710001	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
15	380265	Uitwijking hendel compl.. IH=90:27	Bekijk 380265→
16	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
17	2043700102	Burst ring hand rem hendel	Vraag dit onderdeel aan
18	581145	Lager schroef m12x100 Ø19	Bekijk 581145→
19	220104	Hand rem hendel incl.. rem away kabel	Vraag dit onderdeel aan
20	209385	Breakaway kabel 980 mm lengte sweden	Vraag dit onderdeel aan
21	700312	Zeskant schroef m12x90 DIN 931 8.8 ZP	Bekijk 700312→
22	581699	Stop plaat	Bekijk 581699→
23	370693	Ring Ø19x34x3	Vraag dit onderdeel aan
24	293020	Jockey whell klem voor buis Ø48 161/251	Bekijk 293020→
