AL-KO technische tekening · ETI 811053

AL-KO ETI 811053 – Oplooprem V 251s

Zoek je onderdelen voor AL-KO ETI 811053? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V 251s.

ETI-nummer: 811053 24 onderdelen

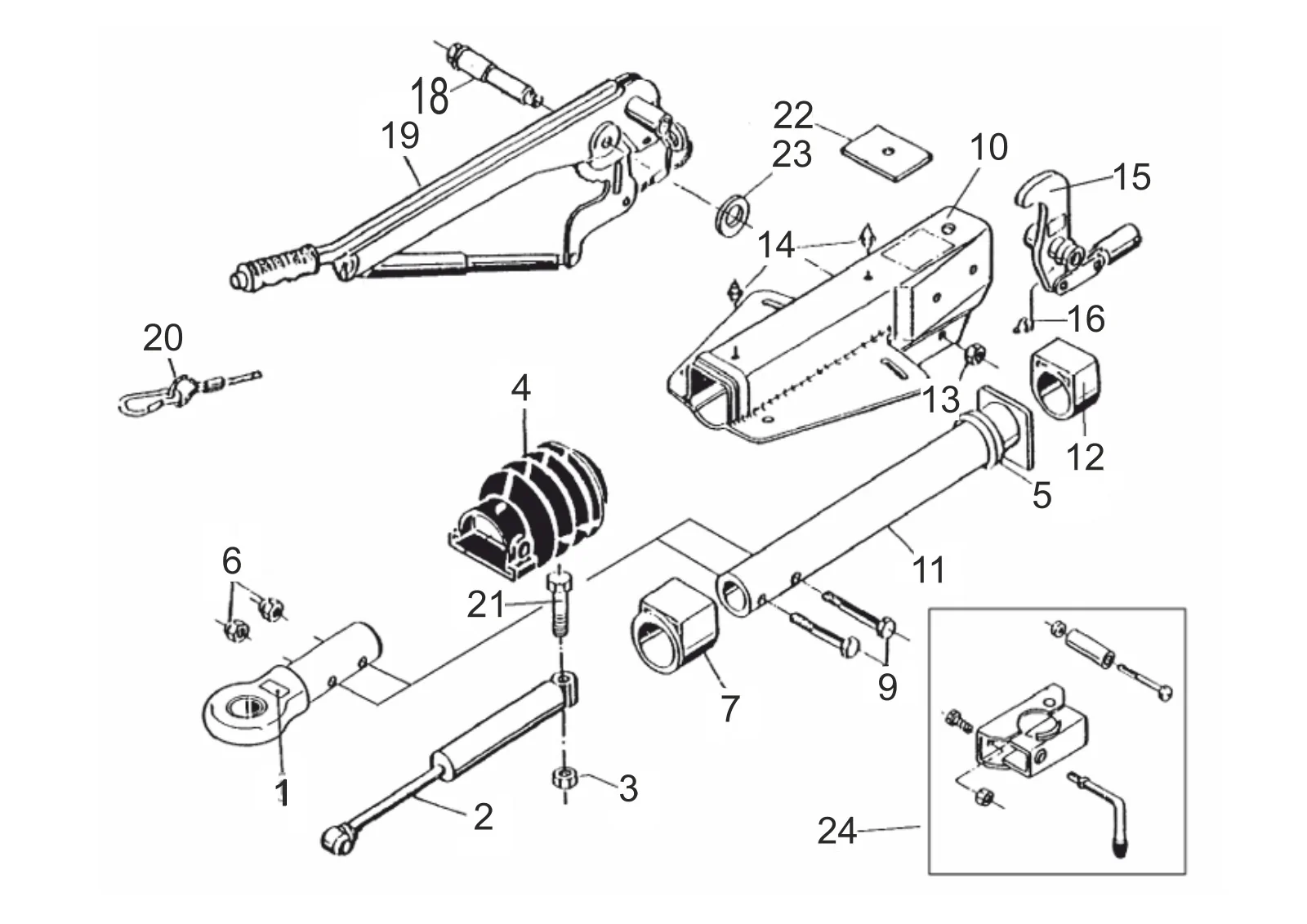

Explosietekening

Technische tekening 811053

AL-KO ETI 811053

AL-KO | V-design | 251S | with gas spring lever | drawbar eye

ETI-nummer

811053

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

24 onderdelen

Pos.	Artikelnummer	Omschrijving
1	367292	Ding oog Frans Ø68	Vraag dit onderdeel aan
2	370589	Schokdemper 251s	Bekijk 370589→
3	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
4	366356	Stofhoes	Bekijk 366356→
5	371372	Stootrubber	Bekijk 371372→
6	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
7	353943	Glijlagerbus met flens	Vraag dit onderdeel aan
9	700312	Zeskant schroef m12x90 DIN 931 8.8 ZP	Bekijk 700312→
10	ETK0002	Huis	Vraag dit onderdeel aan
11	571874	Trekstang gelast 251s	Bekijk 571874→
12	353942	Glijlagerbus	Bekijk 353942→
13	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
14	375900	Conische smeernippel 8x1 DIN 71412	Bekijk 375900→
15	380265	Uitwijking hendel compl.. IH=90:27	Bekijk 380265→
15	380285	Uitwijking hendel compl.. IH=90:30	Vraag dit onderdeel aan
16	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
18	581145	Lager schroef m12x100 Ø19	Bekijk 581145→
19	220096	Handremhendel incl.. rem away kabel 161s-251s-161r	Bekijk 220096→
19	220098	Handremhendel incl.. rem away kabel 251s/g	Bekijk 220098→
20	368605	Losbreekkabel 950 mm lengte	Bekijk 368605→
21	700312	Zeskant schroef m12x90 DIN 931 8.8 ZP	Bekijk 700312→
22	581699	Stop plaat	Bekijk 581699→
23	370693	Ring Ø19x34x3	Vraag dit onderdeel aan
24	293020	Jockey whell klem voor buis Ø48 161/251	Bekijk 293020→
