AL-KO technische tekening · ETI 811039

AL-KO ETI 811039 – Oplooprem type 251r/o buis Ø88,9x5,6

Zoek je onderdelen voor AL-KO ETI 811039? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem type 251r/o buis Ø88,9x5,6.

ETI-nummer: 811039 30 onderdelen

Naar onderdelenlijst

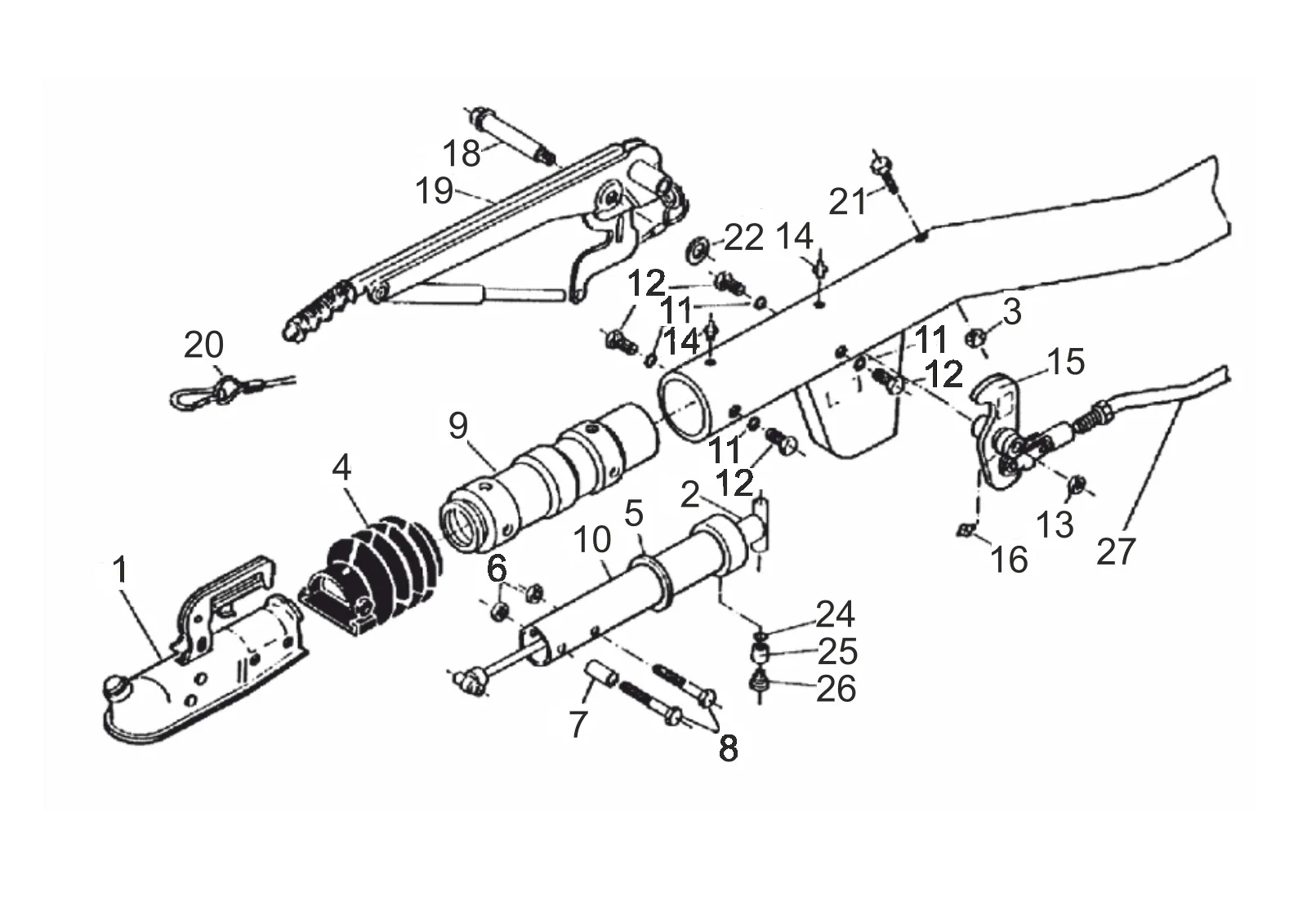

Explosietekening

Technische tekening 811039

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 811039

Technische gegevens

AL-KO | pipe design | 251R | with gas spring lever | ball coupling

ETI-nummer

811039

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 811039

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

30 onderdelen

Pos.	Artikelnummer	Omschrijving
1	ETK0001	Kogel koppeling	Vraag dit onderdeel aan
2	370589	Schokdemper 251s	Bekijk 370589→
3	700645	Zeskantmoer M12 DIN 980-V-10 ZP	Bekijk 700645→
4	366356	Stofhoes	Bekijk 366356→
5	371372	Stootrubber	Bekijk 371372→
6	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
7	357242	Afstand bus	Vraag dit onderdeel aan
8	701249	Zeskant schroef m12x75 DIN 931 8.8 ZP	Vraag dit onderdeel aan
9	583046	Lager cartridge	Bekijk 583046→
10	626895	Trek buis gelast	Vraag dit onderdeel aan
11	702254	Serrated slot ring a10,5 DIN 6798 zinc plated	Vraag dit onderdeel aan
12	701334	Zeskant schroef m10x16 DIN 933 8.8 vz	Vraag dit onderdeel aan
14	368461	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
15	368461	Conical grease nipple as 8x1 DIN 71412	Vraag dit onderdeel aan
15	380502	Uitwijking hendel compl.. uni IH=90:27	Vraag dit onderdeel aan
15	380517	Uitwijking hendel compl.. uni IH=90:33,5	Vraag dit onderdeel aan
15	380717	Uitwijking hendel compl.. uni IH=90:30	Vraag dit onderdeel aan
15	386946	Uitwijking hendel compl.. IH=90:27	Vraag dit onderdeel aan
15	570243	Uitwijking hendel compl.. IH=90:33,5	Vraag dit onderdeel aan
16	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
18	581145	Lager schroef m12x100 Ø19	Bekijk 581145→
19	220096	Handremhendel incl.. rem away kabel 161s-251s-161r	Bekijk 220096→
19	220098	Handremhendel incl.. rem away kabel 251s/g	Bekijk 220098→
20	368605	Breakaway kabel met hooks 950 mm lengte voor common commercial trailers	Bekijk 368605→
21	705420	Zeskant schroef m12x110 DIN 931 8.8	Vraag dit onderdeel aan
22	370693	Ring Ø19x34x3	Vraag dit onderdeel aan
24	706471	Getand slot ring j 8,4 DIN 6797	Vraag dit onderdeel aan
25	583043	Bus	Vraag dit onderdeel aan
26	583042	Lager schroef bij tekening	Vraag dit onderdeel aan
27	366185	Bowdenkabel kabel oploop apparaat 490/760	Vraag dit onderdeel aan
