AL-KO technische tekening · ETI 811009
AL-KO ETI 811009 – Oplooprem V 161s geldig tot 10/92
Zoek je onderdelen voor AL-KO ETI 811009? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V 161s geldig tot 10/92.

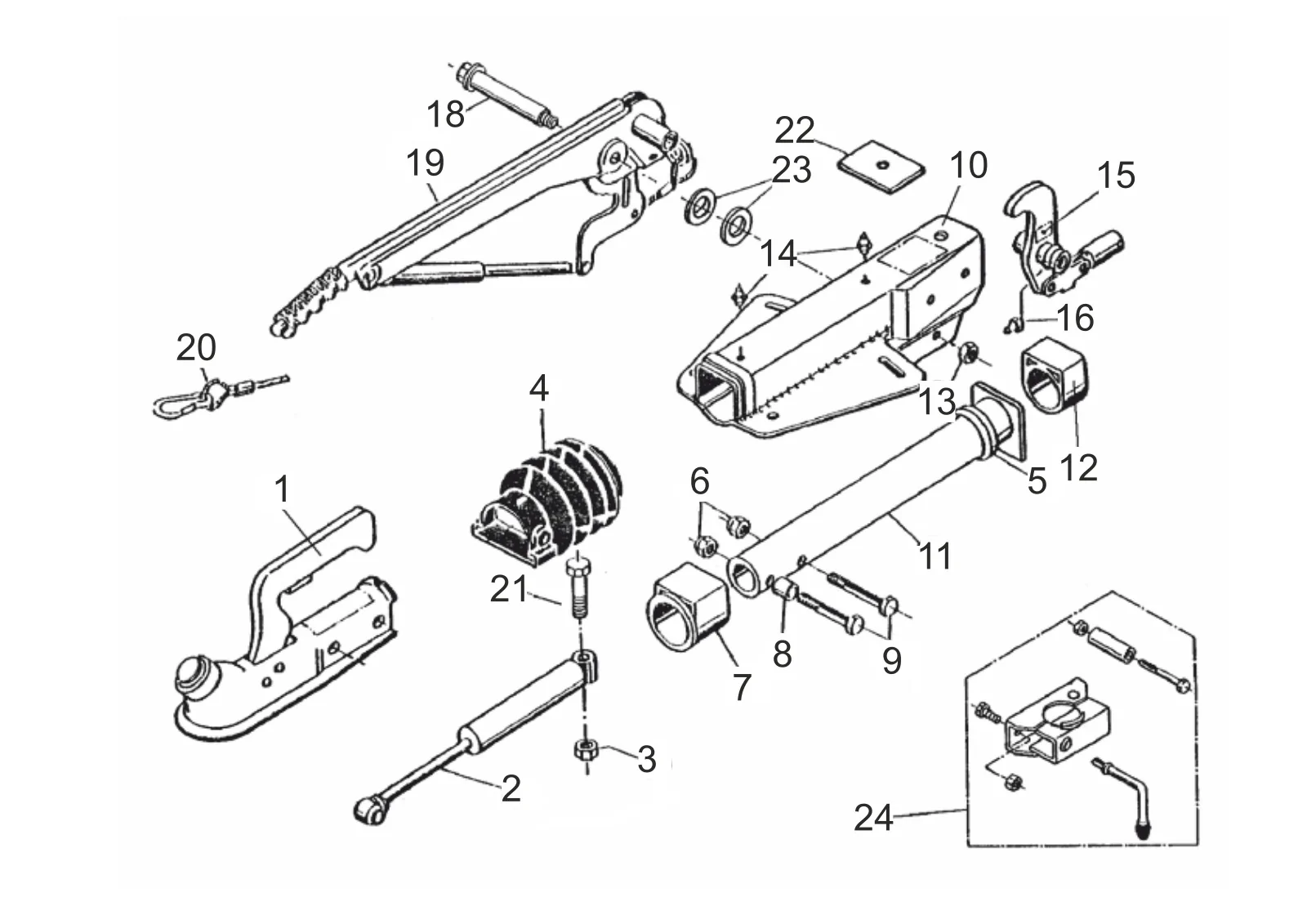

Explosietekening
Technische tekening 811009
AL-KO ETI 811009
Technische gegevens
AL-KO | V-design | 161S | with gas spring lever | ball coupling
ETI-nummer
811009
Onderdelen
22
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811009
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
22 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | ETK0001 | Kogel koppeling | |
| 3 | 370556 | Schok demper 161s | Bekijk 370556 |
| 4 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 5 | 366356 | Stofhoes | Bekijk 366356 |
| 6 | 371372 | Stootrubber | Bekijk 371372 |
| 7 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 8 | 353943 | Glijlagerbus met flens | |
| 9 | 370559 | Afstand bus | |
| 10 | ETK0002 | Huis | |
| 11 | 705418 | Zeskant schroef m12x70 DIN 931 8.8 | |
| 12 | 571873 | Trek buis gelast 161s | Bekijk 571873 |
| 13 | 353942 | Glijlagerbus | Bekijk 353942 |
| 14 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 15 | ETK0003 | Uitwijking hendel IH=90:x, x=imprint on uitwijking hendel | |
| 16 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 18 | 700203 | Conische smeernippel 6x1 DIN 71412 | |
| 19 | 299360 | Hand rem hendel incl.. rem away kabel | |
| 20 | 368605 | Losbreekkabel 950 mm lengte | Bekijk 368605 |
| 21 | 700312 | Zeskant schroef m12x90 DIN 931 8.8 ZP | Bekijk 700312 |
| 22 | 581699 | Stop plaat | Bekijk 581699 |
| 23 | 706081 | Ring a 17 DIN 125-st | |
| 24 | 293020 | Jockey whell klem voor buis Ø48 161/251 | Bekijk 293020 |
