AL-KO ETI 811006 – Oplooprem vierkant 100 161s geldig tot 11/92
Zoek je onderdelen voor AL-KO ETI 811006? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem vierkant 100 161s geldig tot 11/92.

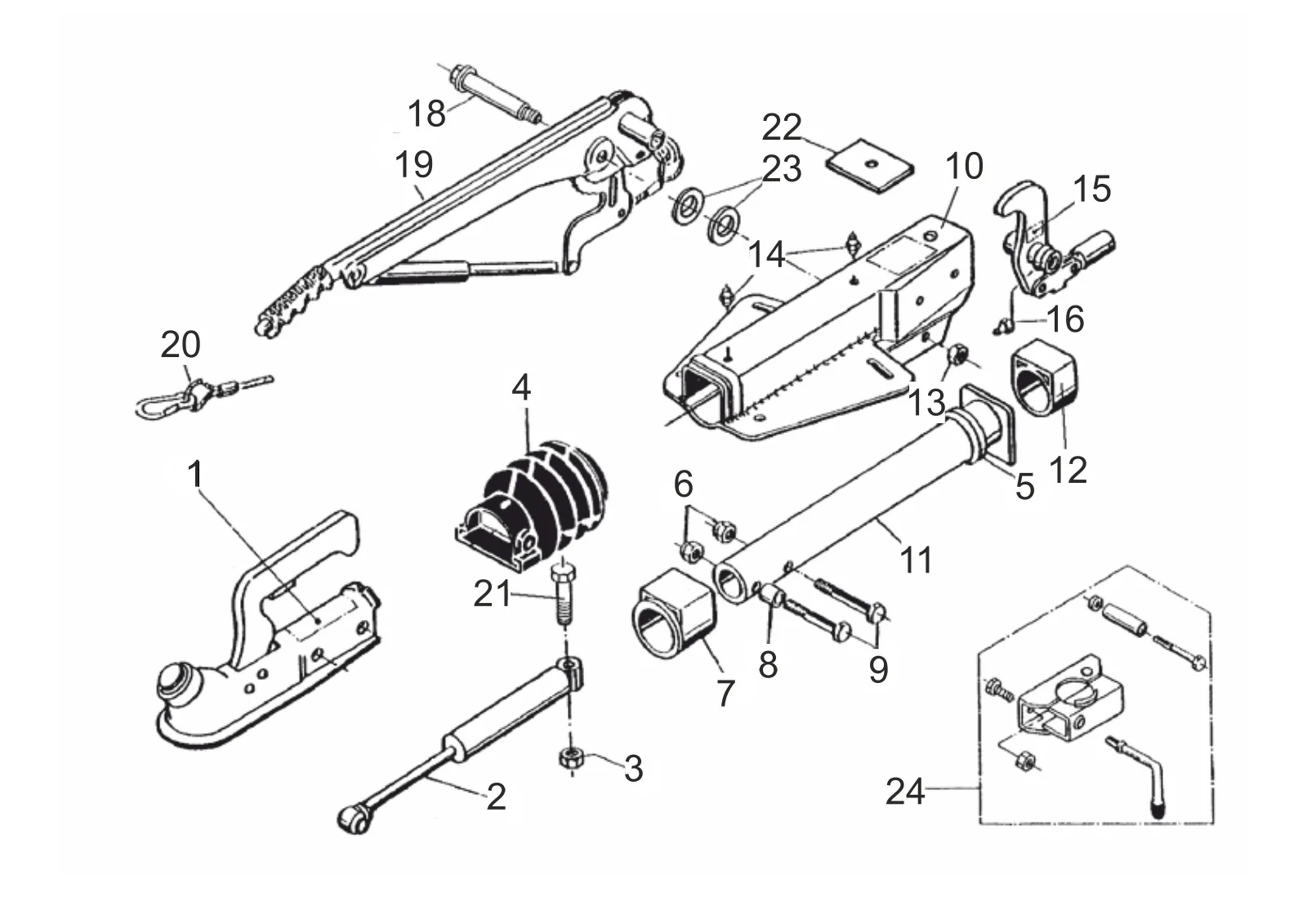

Naar onderdelenlijstExplosietekening
Technische tekening 811006
AL-KO ETI 811006
Technische gegevens
AL-KO | V-design | 251S | with gas spring lever | ball coupling
ETI-nummer
811006
Onderdelen
22
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811006
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
22 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | ETK0001 | Kogel koppeling | Vraag dit onderdeel aan |
| 2 | 370589 | Schokdemper 251s | Bekijk 370589 |
| 3 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 4 | 366356 | Stofhoes | Bekijk 366356 |
| 5 | 371372 | Stootrubber | Bekijk 371372 |
| 7 | 353943 | Glijlagerbus met flens | Vraag dit onderdeel aan |
| 8 | 357242 | Afstand bus | Vraag dit onderdeel aan |
| 9 | 701249 | Zeskant schroef m12x75 DIN 931 8.8 ZP | Vraag dit onderdeel aan |
| 10 | ETK0002 | Huis | Vraag dit onderdeel aan |
| 11 | 571874 | Trekstang gelast 251s | Bekijk 571874 |
| 12 | 353942 | Glijlagerbus | Bekijk 353942 |
| 13 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Vraag dit onderdeel aan |
| 15 | ETK0003 | Uitwijking hendel IH=90:x, x=imprint on uitwijking hendel | Vraag dit onderdeel aan |
| 16 | 700203 | Conische smeernippel 6x1 DIN 71412 | Vraag dit onderdeel aan |
| 18 | 2077710503 | Lager schroef m12x100 Ø16 | Bekijk 2077710503 |
| 19 | 290782 | Hand rem hendel 251s gas veer incl.. rem away kabel | Bekijk 290782 |
| 20 | 368605 | Losbreekkabel 950 mm lengte | Bekijk 368605 |
| 21 | 700312 | Zeskant schroef m12x90 DIN 931 8.8 ZP | Bekijk 700312 |
| 22 | 581699 | Stop plaat | Bekijk 581699 |
| 23 | 706081 | Ring a 17 DIN 125-st | Vraag dit onderdeel aan |
| 24 | 293020 | Jockey whell klem voor buis Ø48 161/251 | Bekijk 293020 |
