AL-KO technische tekening · ETI 811004
AL-KO ETI 811004 – Oplooprem V 251s top assemblage
Zoek je onderdelen voor AL-KO ETI 811004? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V 251s top assemblage.

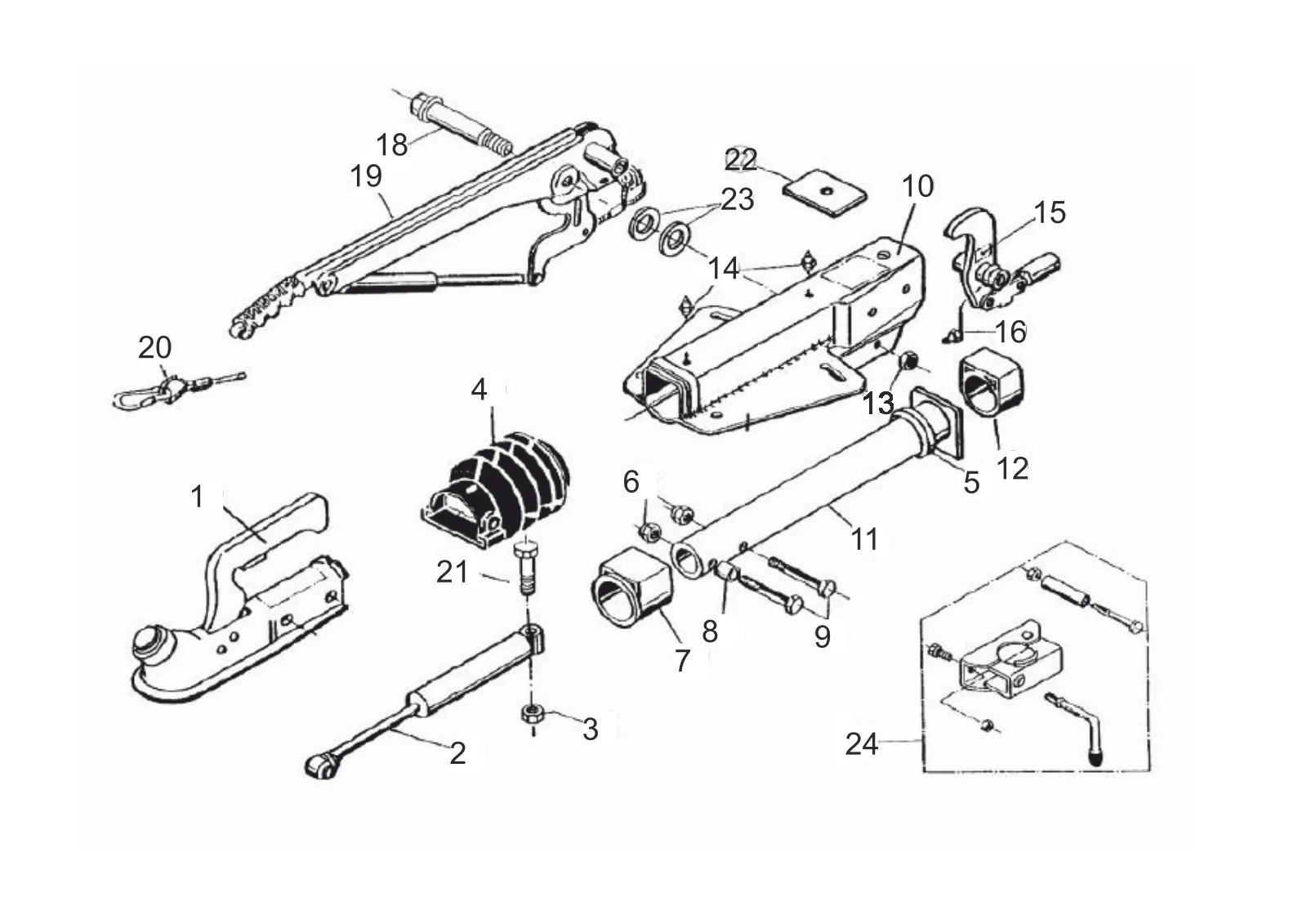

Explosietekening
Technische tekening 811004
AL-KO ETI 811004
Technische gegevens
AL-KO | V-design | 251S | with gas spring lever | ball coupling
ETI-nummer
811004
Onderdelen
23
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811004
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
23 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | ETK0001 | Kogel koppeling | |
| 2 | 370589 | Schokdemper 251s | Bekijk 370589 |
| 3 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 4 | 366356 | Stofhoes | Bekijk 366356 |
| 5 | 371372 | Stootrubber | Bekijk 371372 |
| 6 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 7 | 353943 | Glijlagerbus met flens | |
| 8 | 357242 | Afstand bus | |
| 9 | 701249 | Zeskant schroef m12x75 DIN 931 8.8 ZP | |
| 10 | ETK0002 | Huis | |
| 11 | 571874 | Trekstang gelast 251s | Bekijk 571874 |
| 12 | 353942 | Glijlagerbus | Bekijk 353942 |
| 13 | 705526 | Zeskantmoer M12 DIN 985-10 | Bekijk 705526 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 15 | ETK0003 | Uitwijking hendel IH=90:x, x=imprint on uitwijking hendel | |
| 16 | 700203 | Conische smeernippel 6x1 DIN 71412 | |
| 18 | 2077710503 | Lager schroef m12x100 Ø16 | Bekijk 2077710503 |
| 19 | 219010 | Hand rem hendel incl.. rem away kabel | Bekijk 219010 |
| 20 | 368605 | Losbreekkabel 950 mm lengte | Bekijk 368605 |
| 21 | 700312 | Zeskant schroef m12x90 DIN 931 8.8 ZP | Bekijk 700312 |
| 22 | 581699 | Stop plaat | Bekijk 581699 |
| 23 | 706081 | Ring a 17 DIN 125-st | |
| 24 | 293020 | Jockey whell klem voor buis Ø48 161/251 | Bekijk 293020 |
