AL-KO ETI 811001 – Wiel rem euro plus 1637 450kg tot 10/94
Zoek je onderdelen voor AL-KO ETI 811001? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem euro plus 1637 450kg tot 10/94.

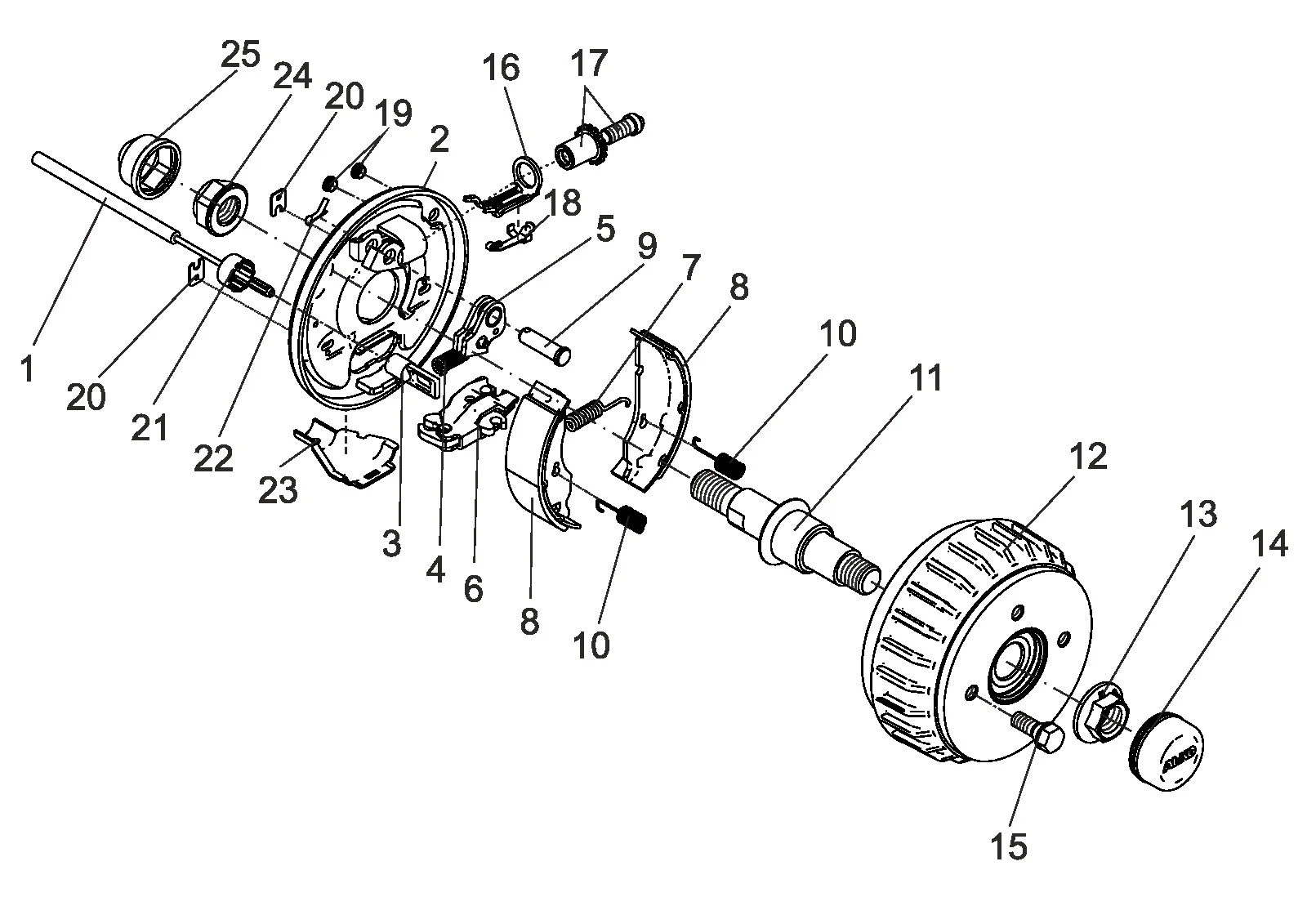

Explosietekening
Technische tekening 811001
AL-KO ETI 811001
Technische gegevens
AL-KO | EURO Plus | 1637 | 450 kg
ETI-nummer
811001
Onderdelen
42
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 811001
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
42 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 299707 | Bowdenkabel kabel Profi lang levensduur 350/560 | |
| 1 | 299708 | Bowdenkabel kabel Profi lang levensduur 530/740 | Bekijk 299708 |
| 1 | 299709 | Bowdenkabel kabel Profi lang levensduur 770/980 | Bekijk 299709 |
| 1 | 299710 | Bowdenkabel kabel Profi lang levensduur 890/1100 | Bekijk 299710 |
| 1 | 299711 | Bowdenkabel kabel Profi lang levensduur 1020/1230 | Bekijk 299711 |
| 1 | 299712 | Bowdenkabel kabel Profi lang levensduur 1130/1340 | Bekijk 299712 |
| 1 | 299713 | Bowdenkabel kabel Profi lang levensduur 1320/1530 | Bekijk 299713 |
| 1 | 299714 | Bowdenkabel kabel Profi lang levensduur 1430/1640 | Bekijk 299714 |
| 1 | 299715 | Bowdenkabel kabel Profi lang levensduur 1620/1830 | Bekijk 299715 |
| 1 | 299716 | Bowdenkabel kabel Profi lang levensduur 1790/2000 | Bekijk 299716 |
| 2 | 571950 | Remmen plaat gelast links | Bekijk 571950 |
| 2 | 571951 | Remmen plaat gelast rechts | Bekijk 571951 |
| 3 | 371388 | Connection oog | |
| 4 | 372805 | Spanning veer rechts | Bekijk 372805 |
| 4 | 2188870001 | Spanning veer links | Bekijk 2188870001 |
| 5 | 384308 | Auto reserve hendel compl.. links | |
| 5 | 384309 | Auto reserve hendel compl.. rechts | |
| 6 | 570666 | Expanding joint slot compl. | |
| 7 | 2182150003 | Spanning veer | Bekijk 2182150003 |
| 8 | 1213888 | Set rem remschoen voor one as 1635/1636/1637 | |
| 9 | 368651 | Lager bout | |
| 10 | 2088800003 | Compression veer | |
| 11 | 581563 | Stub as Ø30 bend 0° | |
| 12 | 573188 | Rem trommel compl. 98x4-M12x1.5 | |
| 12 | 1932105 | Reserve onderdelen set rem trommel 1637 compl.. met lager; 100x4 - M12x1,5 | Bekijk 1932105 |
| 12 | 1224800 | Reserve onderdelen set lager (Ø60/Ø30/37) wiel rem 1637 | Bekijk 1224800 |
| 12 | 1932106 | Reserve onderdelen set rem trommel 1637 compl.. met lager; 112x5 - M12x1,5 | Bekijk 1932106 |
| 13 | 581200 | Flange moer m24x1.5 | Bekijk 581200 |
| 14 | 581197 | Afdichten dop Ø57 | Bekijk 581197 |
| 15 | 372138 | Wiel bout sperical M12x1,5 x25 | |
| 15 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | |
| 15 | 2081670020 | Wiel bout sperical M12x1,5 x25 | Bekijk 2081670020 |
| 16 | 581878 | Bow pressure | |
| 17 | 21873708 | Regulation eenheid wiel rem | Bekijk 21873708 |
| 18 | 581879 | Compound veer | |
| 19 | 373245 | Plug ral6002 | Bekijk 373245 |
| 20 | 2382610002 | Afdekking plaat | |
| 21 | 371389 | Protective dop | |
| 22 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | |
| 23 | 371387 | Rem kabel shell 1637-2361 | Bekijk 371387 |
| 24 | 702881 | Zeskant slot moer m24 according to tekening | Bekijk 702881 |
| 25 | 604472 | Protective dop m24 |
