AL-KO technische tekening · ETI 807067
AL-KO ETI 807067 – Wiel rem 1637 gelast; compact lager waterproof; voor flushing system
Zoek je onderdelen voor AL-KO ETI 807067? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem 1637 gelast; compact lager waterproof; voor flushing system.

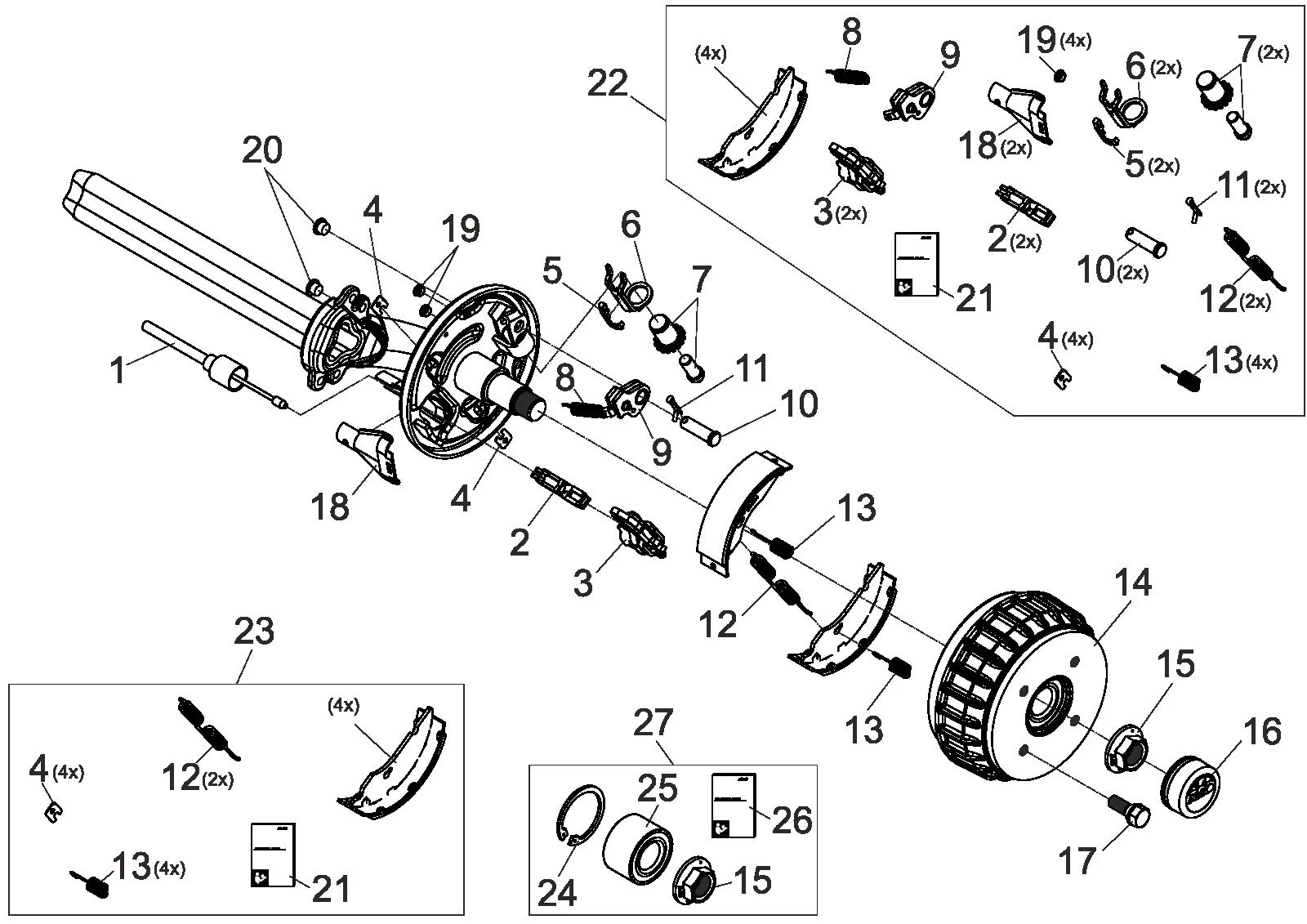

Naar onderdelenlijstExplosietekening
Technische tekening 807067
AL-KO ETI 807067
Technische gegevens
AL-KO | Compact | 1637 | 500 kg
ETI-nummer
807067
Onderdelen
41
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 807067
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
41 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 247281 | Bowdenkabel kabel attachable / nipple | Vraag dit onderdeel aan |
| 1 | 247282 | Bowdenkabel kabel attachable / nipple | Bekijk 247282 |
| 1 | 247283 | Bowdenkabel kabel attachable / nipple | Bekijk 247283 |
| 1 | 247284 | Bowdenkabel kabel attachable / nipple | Vraag dit onderdeel aan |
| 1 | 247285 | Bowdenkabel kabel attachable / nipple | Vraag dit onderdeel aan |
| 1 | 247286 | Bowdenkabel kabel attachable / nipple | Bekijk 247286 |
| 1 | 247287 | Bowdenkabel kabel attachable / nipple | Bekijk 247287 |
| 1 | 247288 | Bowdenkabel kabel attachable / nipple | Vraag dit onderdeel aan |
| 1 | 247289 | Bowdenkabel kabel attachable / nipple | Bekijk 247289 |
| 1 | 247290 | Bowdenkabel kabel attachable / nipple | Vraag dit onderdeel aan |
| 2 | 604262 | Connection oog wiel rem 1637/2051/2361 | Bekijk 604262 |
| 3 | 570666 | Expanding joint slot compl. | Vraag dit onderdeel aan |
| 4 | 2382610002 | Afdekking plaat | Vraag dit onderdeel aan |
| 5 | 581879 | Compound veer | Vraag dit onderdeel aan |
| 6 | 581878 | Bow pressure | Vraag dit onderdeel aan |
| 7 | 387706 | Regulation eenheid wiel rem 1637 | Vraag dit onderdeel aan |
| 8 | 372805 | Spanning veer rechts | Bekijk 372805 |
| 8 | 2188870001 | Spanning veer links | Bekijk 2188870001 |
| 9 | 384308 | Auto reserve hendel compl.. links | Vraag dit onderdeel aan |
| 9 | 384309 | Auto reserve hendel compl.. rechts | Vraag dit onderdeel aan |
| 10 | 368651 | Lager bout | Bekijk 368651 |
| 11 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | Vraag dit onderdeel aan |
| 12 | 2182150003 | Spanning veer | Bekijk 2182150003 |
| 13 | 2088800003 | Compression veer | Vraag dit onderdeel aan |
| 14 | 1656572 | Rem trommel compl.. 100x4 waterdicht | Vraag dit onderdeel aan |
| 14 | 1659202 | Rem trommel compl.. 98x4 waterdicht | Vraag dit onderdeel aan |
| 14 | 1659203 | Rem trommel compl.. 112x5 waterdicht | Vraag dit onderdeel aan |
| 15 | 581200 | Flange moer m24x1.5 | Bekijk 581200 |
| 16 | 1313924 | Afdichten dop Ø55 watertight | Bekijk 1313924 |
| 17 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | Vraag dit onderdeel aan |
| 17 | 2081670020 | Wiel bout sperical M12x1,5 x25 | Bekijk 2081670020 |
| 18 | 371387 | Rem kabel shell | Vraag dit onderdeel aan |
| 19 | 373245 | Plug ral6002 | Bekijk 373245 |
| 20 | 693099 | Afdichting plug | Vraag dit onderdeel aan |
| 21 | 1303600 | Assemblage instruction voor exchange rem shoes | Vraag dit onderdeel aan |
| 22 | 1213885 | Set rem remschoen voor one as 1637 | Bekijk 1213885 |
| 23 | 1213888 | Set rem remschoen voor one as 1635/1636/1637 | Vraag dit onderdeel aan |
| 24 | 704158 | Retaining ring 60x3 DIN 472 | Vraag dit onderdeel aan |
| 25 | 1651330 | Angular kogel lager double row Ø30/Ø60x37mm; waterdicht | Vraag dit onderdeel aan |
| 26 | 1365773 | Assemblage instruction voor exchange compact lager | Vraag dit onderdeel aan |
| 27 | 1731335 | Reserve onderdelen set lager wiel rem 1637 waterdicht | Vraag dit onderdeel aan |
