AL-KO technische tekening · ETI 807065
AL-KO ETI 807065 – Wiel rem 1637 gelast met compact lager
Zoek je onderdelen voor AL-KO ETI 807065? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Wiel rem 1637 gelast met compact lager.

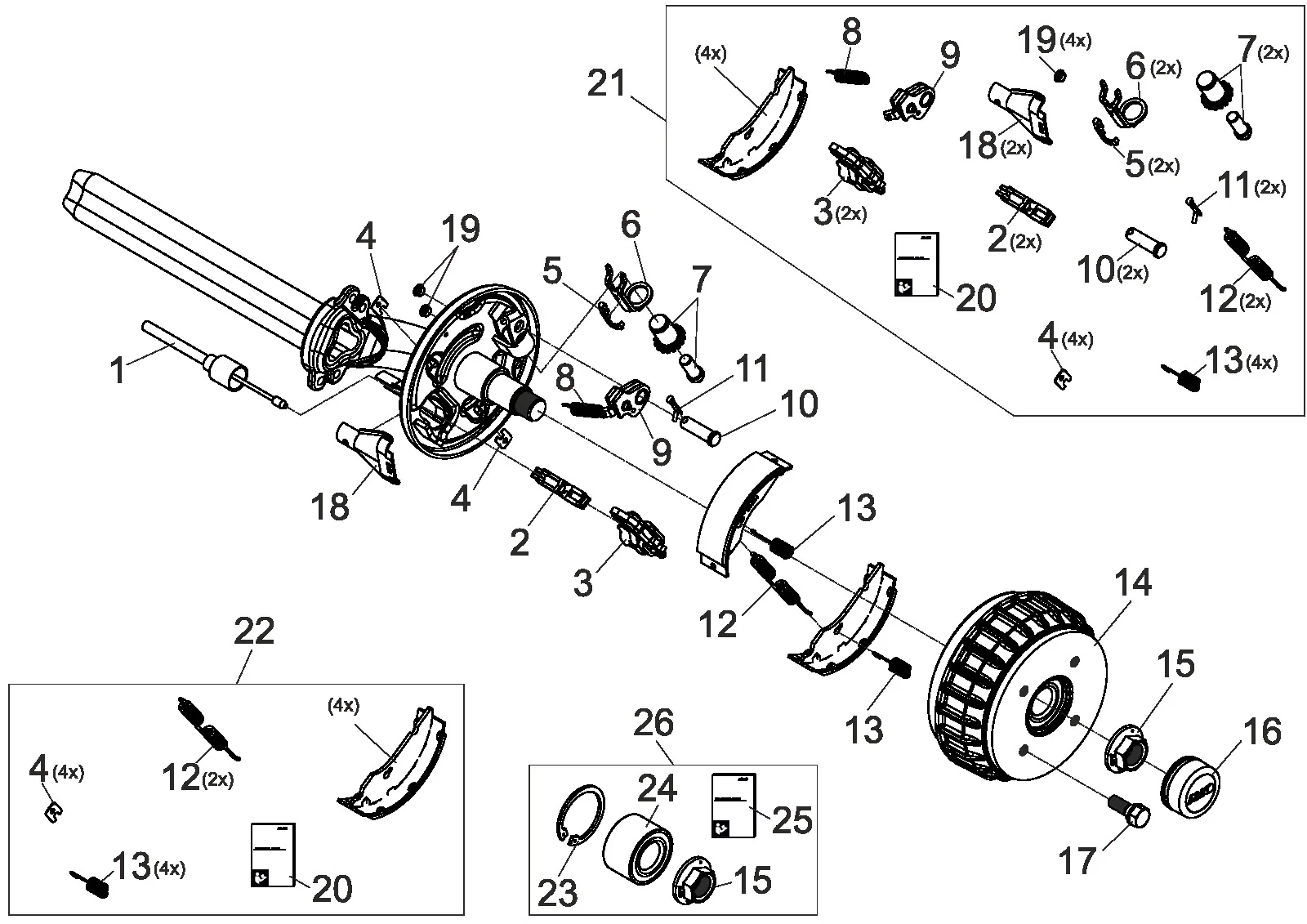

Explosietekening
Technische tekening 807065
AL-KO ETI 807065
Technische gegevens
AL-KO | Compact | 1637 | 500 kg
ETI-nummer
807065
Onderdelen
44
Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.
Reserveonderdelen
Onderdelenlijst voor ETI 807065
Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.
44 onderdelen
| Pos. | Artikelnummer | Omschrijving | |
|---|---|---|---|
| 1 | 247281 | Bowdenkabel kabel Profi lang levensduur 350/546 | |
| 1 | 247282 | Bowdenkabel kabel Profi lang levensduur 530/726 | Bekijk 247282 |
| 1 | 247283 | Bowdenkabel kabel Profi lang levensduur 770/966 | Bekijk 247283 |
| 1 | 247284 | Bowdenkabel kabel Profi lang levensduur 890/1086 | Bekijk 247284 |
| 1 | 247285 | Bowdenkabel kabel Profi lang levensduur 1020/1216 | Bekijk 247285 |
| 1 | 247286 | Bowdenkabel kabel Profi lang levensduur 1130/1326 | Bekijk 247286 |
| 1 | 247287 | Bowdenkabel kabel Profi lang levensduur 1320/1516 | Bekijk 247287 |
| 1 | 247288 | Bowdenkabel kabel Profi lang levensduur 1430/1626 | Bekijk 247288 |
| 1 | 247289 | Bowdenkabel kabel Profi lang levensduur 1620/1816 | Bekijk 247289 |
| 1 | 247290 | Bowdenkabel kabel Profi lang levensduur 1790/1986 | Bekijk 247290 |
| 2 | 604262 | Connection oog wiel rem 1637/2051/2361 | Bekijk 604262 |
| 3 | 570666 | Expanding joint slot compl. | |
| 4 | 2382610002 | Afdekking plaat | |
| 5 | 581879 | Compound veer | |
| 6 | 581878 | Bow pressure | |
| 7 | 387706 | Regulation eenheid wiel rem 1637 | |
| 8 | 372805 | Spanning veer rechts | Bekijk 372805 |
| 8 | 2188870001 | Spanning veer links | Bekijk 2188870001 |
| 9 | 384308 | Auto reserve hendel compl.. links | |
| 9 | 384309 | Auto reserve hendel compl.. rechts | |
| 10 | 368651 | Lager bout | |
| 11 | 700192 | Gespleten pen 4x20 DIN 94 (bij tekening) | |
| 12 | 2182150003 | Spanning veer | Bekijk 2182150003 |
| 13 | 2088800003 | Compression veer | |
| 14 | 1932114 | Reserve onderdelen set rem trommel 1637 compl.. met lager; 98x4 - M12x1,5 | Bekijk 1932114 |
| 14 | 1370516 | Rem trommel compl.. 130x4 | |
| 14 | 1932115 | Reserve onderdelen set rem trommel 1637 compl.. met lager; 100x4 - M12x1,5 | Bekijk 1932115 |
| 14 | 1370886 | Rem trommel compl.. 115x4 | |
| 14 | 1932116 | Reserve onderdelen set rem trommel 1637 compl.. met lager; 112x5 - M12x1,5 | Bekijk 1932116 |
| 15 | 581200 | Flange moer m24x1.5 | Bekijk 581200 |
| 16 | 581197 | Afdichten dop Ø57 | Bekijk 581197 |
| 17 | 2081670002 | Wiel bout sperical m14x1,5 x25 | |
| 17 | 2081670018 | Wiel bout conical 60° M12x1,5x24 | |
| 17 | 2081670020 | Wiel bout sperical M12x1,5 x25 | Bekijk 2081670020 |
| 17 | L14637004 | Wiel bout sperical m14x1,5 x19 | |
| 18 | 371387 | Rem kabel shell 1637-2361 | Bekijk 371387 |
| 19 | 373245 | Plug ral6002 | Bekijk 373245 |
| 20 | 1303600 | Assemblage instruction voor exchange rem shoes | |
| 21 | 1213885 | Set rem remschoen voor one as 1637 | Bekijk 1213885 |
| 22 | 1213888 | Set rem remschoen voor one as 1635/1636/1637 | |
| 23 | 704158 | Retaining ring 60x3 DIN 472 | |
| 24 | 581736 | Angular kogel lager double row Ø30/Ø60x37mm | |
| 25 | 1365773 | Assemblage instruction voor exchange compact lager | |
| 26 | 1224800 | Reserve onderdelen set lager (Ø60/Ø30/37) wiel rem 1637 | Bekijk 1224800 |
