AL-KO technische tekening · ETI 807027

AL-KO ETI 807027 – Oplooprem V Profi 3500 wiel rem hendel speciaal

Zoek je onderdelen voor AL-KO ETI 807027? Hieronder vind je de technische explosietekening en complete onderdelenlijst voor Oplooprem V Profi 3500 wiel rem hendel speciaal.

ETI-nummer: 807027 36 onderdelen

Naar onderdelenlijst

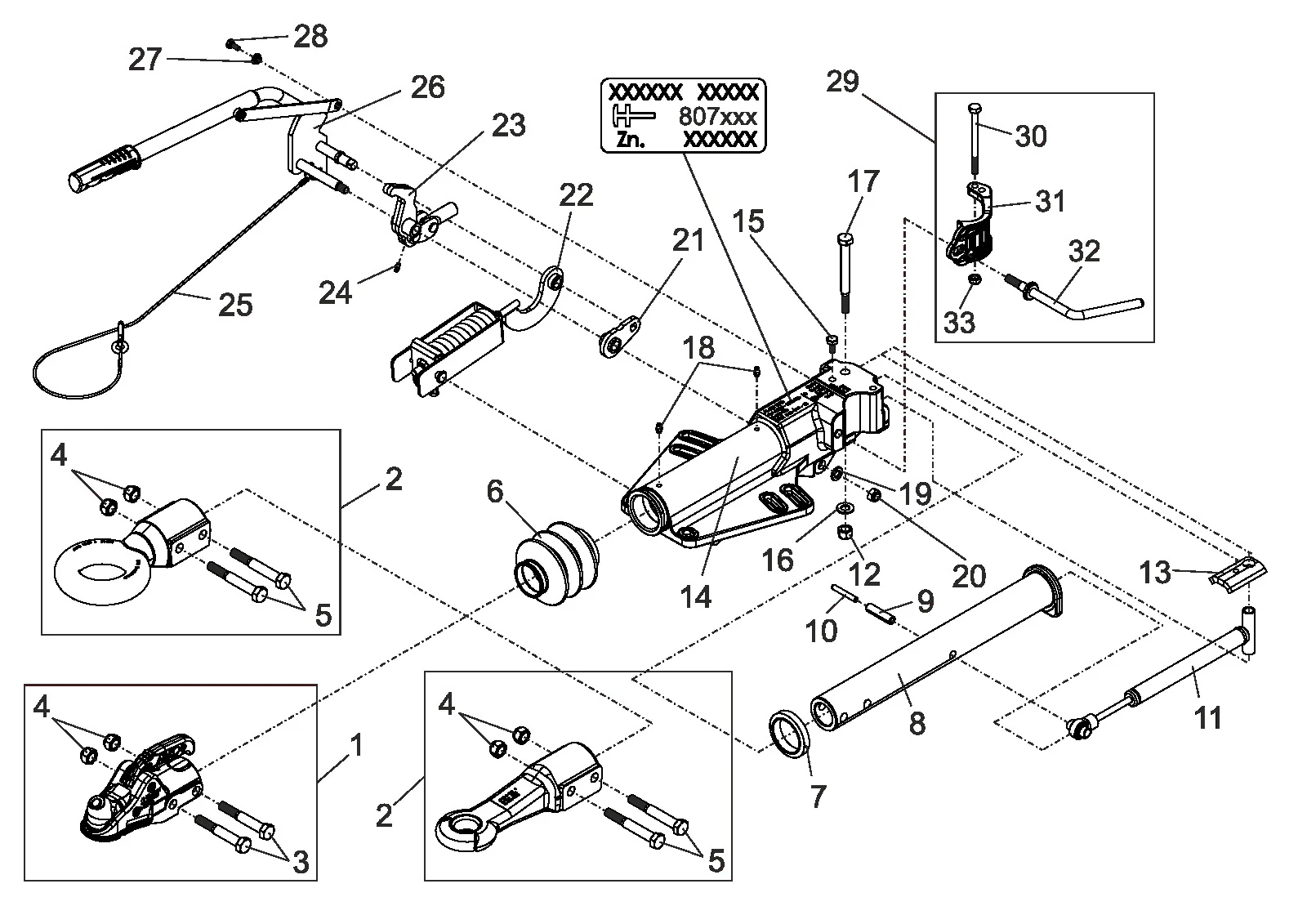

Explosietekening

Technische tekening 807027

Open tekening op volledig formaat (nieuw tabblad)

AL-KO ETI 807027

Technische gegevens

AL-KO | V-design | Profi 3500 | spring load memory | ball coupling and drawbar eye

ETI-nummer

807027

Onderdelen

Vergelijk het positienummer in de tekening met de onderdelenlijst. Beschikbare artikelen kun je direct bekijken.

Reserveonderdelen

Onderdelenlijst voor ETI 807027

Gebruik het positienummer uit de explosietekening om het juiste onderdeel te vinden.

36 onderdelen

Pos.	Artikelnummer	Omschrijving
1	1224391	Koppeling ak351 met bevestiging onderdelen	Vraag dit onderdeel aan
2	1224114	Dissel oog Ø40 met bevestiging materiaal ontwerp f	Bekijk 1224114→
2	1224118	Dissel oog nato Ø76 met bevestiging materiaal ontwerp f	Vraag dit onderdeel aan
3	706301	Zeskant schroef m16x100 DIN 931 8.8	Vraag dit onderdeel aan
4	706306	Zeskantmoer m16 DIN 985-8	Bekijk 706306→
5	706304	Zeskant schroef m16x110 DIN 931 8.8	Vraag dit onderdeel aan
6	21726605	Stofhoes	Bekijk 21726605→
7	2172660003	Stootrubber	Bekijk 2172660003→
8	692267	Trek buis gelast	Bekijk 692267→
9	706296	Klik haak 14x55 DIN 1481	Vraag dit onderdeel aan
10	702369	Klik haak 8x55 DIN 1481 geomet	Vraag dit onderdeel aan
11	1217090	Schok demper ae 3500	Bekijk 1217090→
12	705693	Zeskantmoer m14 DIN 985-10	Vraag dit onderdeel aan
13	692278	Stop plaat	Vraag dit onderdeel aan
14	ETK0005	Huis	Vraag dit onderdeel aan
15	706090	Zeskant schroef m10x20 DIN 933 bij tekening	Vraag dit onderdeel aan
16	705490	Ring a 15 DIN 125-st	Vraag dit onderdeel aan
17	706353	Zeskant schroef m14x140 DIN 931 8.8	Vraag dit onderdeel aan
18	700204	Conical grease nipple as 8x1 DIN 71412	Bekijk 700204→
19	705397	Ring a 13 DIN 125-st	Bekijk 705397→
20	705526	Zeskantmoer M12 DIN 985-10	Bekijk 705526→
21	692687	Hendel gelast	Vraag dit onderdeel aan
22	692648	Veer bow compl..	Vraag dit onderdeel aan
23	692268	Uitwijking hendel compl.. IH=90:30	Vraag dit onderdeel aan
23	692722	Uitwijking hendel compl.. IH=90:27	Vraag dit onderdeel aan
23	692723	Uitwijking hendel compl.. IH=90:33,5	Vraag dit onderdeel aan
24	700203	Conische smeernippel 6x1 DIN 71412	Vraag dit onderdeel aan
25	209494	Breakaway kabel 1350 mm lengte	Bekijk 209494→
26	1352378	Hand rem hendel compl.. Profi buitendiameter	Vraag dit onderdeel aan
27	692645	Bus	Vraag dit onderdeel aan
28	706089	Zeskant schroef m8x16 DIN 933 bij tekening	Vraag dit onderdeel aan
29	1351203	Assemblage group klem Profi oploop apparaat	Bekijk 1351203→
30	706004	Zeskant schroef m10x125 DIN 931 8.8	Vraag dit onderdeel aan
31	694937	Klem m14 Profi oploop apparaat	Vraag dit onderdeel aan
32	694513	Klem handgreep m14	Vraag dit onderdeel aan
33	705519	Zeskantmoer M10 DIN 985-10	Bekijk 705519→
