Plano técnico AL-KO · ETI 827019
AL-KO ETI 827019 – Barra de tiro zaa 3,5-1.1
¿Buscas repuestos para AL-KO ETI 827019? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Barra de tiro zaa 3,5-1.1.

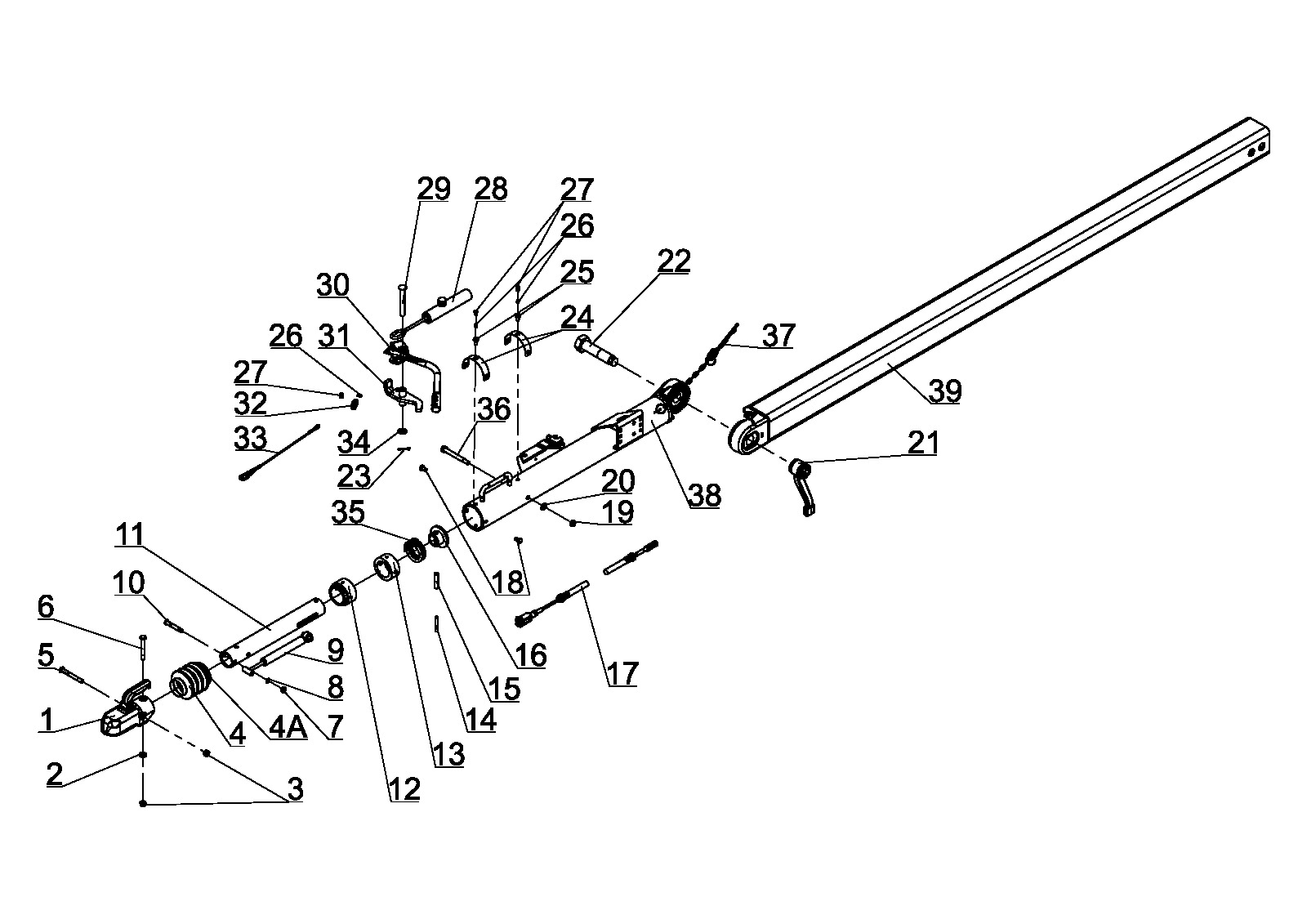

Ir a la lista de piezasPlano de despiece
Plano técnico 827019
AL-KO ETI 827019
Datos técnicos
BPW | Removable | mechanical brake | ZAA 3,5-1.1 | dead center lever
Número ETI
827019
Piezas
40
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 827019
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
40 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1860806 | Acoplamiento cabeza ww 350-rd-k1212 | Consultar este repuesto |
| 2 | 4016941 | Arandela Ø25/13 t=3 | Consultar este repuesto |
| 3 | 705521 | Tuerca hexagonal M12 DIN 980-V-10 ZP | Consultar este repuesto |
| 4 | 185065817 | Bellows diámetro exterior-hu9/10-rubber | Ver 185065817 |
| 4A | 701422 | Cable tie 360x4,8 negro | Consultar este repuesto |
| 5 | 4018593 | Hex tornillo m12x105 10.9 | Consultar este repuesto |
| 6 | 4018592 | Hex tornillo m12x90 10.9 | Consultar este repuesto |
| 7 | 4018432 | Self bloqueo tuerca M10 | Consultar este repuesto |
| 8 | 4018468 | Arandela | Consultar este repuesto |
| 9 | 4014878 | Choque amortiguador ak 3510a | Ver 4014878 |
| 10 | 4016011 | Thread perno | Consultar este repuesto |
| 11 | 4016886 | Drwa tubo | Consultar este repuesto |
| 12 | 4003057 | Cojinete | Consultar este repuesto |
| 13 | 4003059 | Cojinete | Consultar este repuesto |
| 14 | 706983 | Sujeción pasador Ø13,0x65-st ISO 8752 | Consultar este repuesto |
| 15 | 706979 | Sujeción pasador Ø8x65-st ISO 8752 | Consultar este repuesto |
| 16 | 4018050 | Adjusting anillo | Consultar este repuesto |
| 17 | 4010062 | Freno cable | Consultar este repuesto |
| 18 | 706379 | Tornillo | Consultar este repuesto |
| 19 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 20 | 4018467 | Arandela Ø13 DIN 6340-st | Consultar este repuesto |
| 21 | 4009825 | Abrazadera manija m36x1,5 | Consultar este repuesto |
| 22 | 4017005 | Tornillo m36x1,5 con drilling | Consultar este repuesto |
| 23 | 700193 | Dividido pasador 4x25 DIN 94 | Consultar este repuesto |
| 24 | 4015950 | Shaped sheet | Consultar este repuesto |
| 25 | 4003297 | Tornillo m10x18 | Consultar este repuesto |
| 26 | 707003 | Grease nippel as 6 DIN 71412 | Consultar este repuesto |
| 27 | 4018322 | Protective tapa | Consultar este repuesto |
| 28 | 4018070 | Resorte accumulator comp.. | Consultar este repuesto |
| 29 | 4003683 | Perno r2277 | Consultar este repuesto |
| 30 | 4003364 | Mano freno palanca 90° Ø16,2 con perno | Consultar este repuesto |
| 31 | 4006860 | Palanca 100_35 | Consultar este repuesto |
| 32 | 4016905 | Tear-off anillo wire-Ø4, Ø35mm, fmin=3500n | Consultar este repuesto |
| 33 | 4018001 | Breakaway cable 1200 largo con clic gancho | Consultar este repuesto |
| 34 | 4018468 | Arandela | Consultar este repuesto |
| 35 | 4015576 | Compression resorte | Consultar este repuesto |
| 36 | 4016015 | Thread perno | Consultar este repuesto |
| 37 | 4018025 | Seguridad clip con chain | Consultar este repuesto |
| 38 | ETK0123 | On request con order number | Consultar este repuesto |
| 39 | ETK0123 | On request con order number | Consultar este repuesto |
