Plano técnico AL-KO · ETI 812042
AL-KO ETI 812042 – Inercia dispositivo 270vb básico
¿Buscas repuestos para AL-KO ETI 812042? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo 270vb básico.

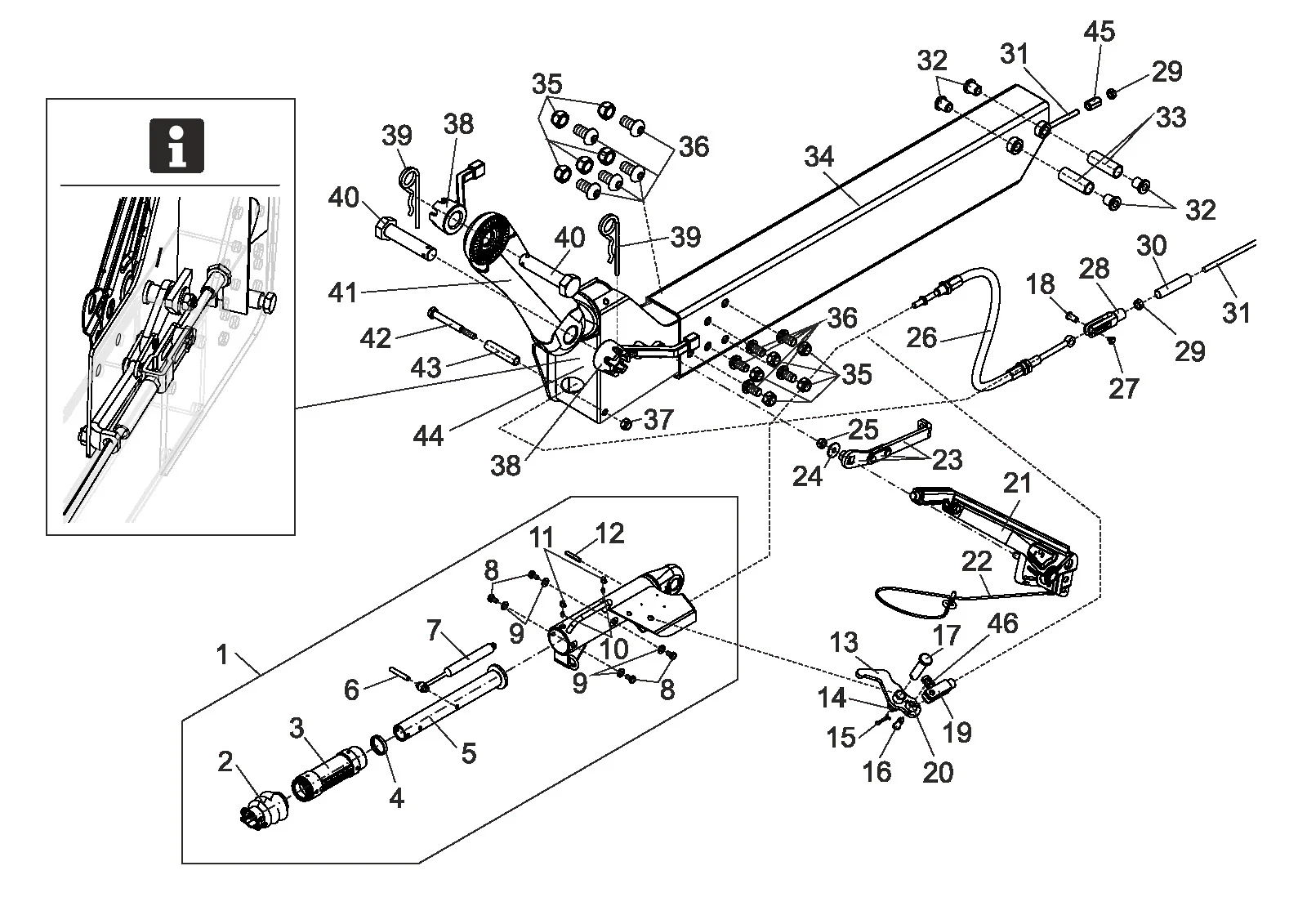

Ir a la lista de piezasPlano de despiece
Plano técnico 812042
AL-KO ETI 812042
Datos técnicos
AL-KO | height-adjustable | 270VB BASIC | with gas spring lever | without ball coupling parts
Número ETI
812042
Piezas
48
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 812042
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
48 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1658476 | Inercia dispositivo 270vb básico | Consultar este repuesto |
| 1 | 1658477 | Inercia dispositivo 270vb básico | Consultar este repuesto |
| 2 | 366356 | Bellows | Ver 366356 |
| 3 | 1376762 | Cojinete cartridge | Consultar este repuesto |
| 4 | 371372 | Damping rubber | Ver 371372 |
| 5 | 694938 | Tirar tubo soldado | Consultar este repuesto |
| 6 | 701256 | Clic gancho 12x75 DIN 1481 | Consultar este repuesto |
| 7 | 1206342 | Choque amortiguador 270vb | Consultar este repuesto |
| 8 | 706377 | Hexagonal tornillo m12x20 DIN 933 8.8 | Consultar este repuesto |
| 9 | 706300 | Arandela 12 DIN 1440 | Consultar este repuesto |
| 10 | L2035820 | Grease nipple am8x1 kegel DIN 71412 | Consultar este repuesto |
| 11 | L13995115 | Tapa | Consultar este repuesto |
| 12 | 1548013 | Clic gancho 10x60 DIN 1481 | Consultar este repuesto |
| 13 | 694933 | Desviación palanca comp.. vb-básico | Consultar este repuesto |
| 14 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 15 | 701035 | Dividido pasador 4x28 DIN 94 | Consultar este repuesto |
| 16 | 625761 | Perno | Consultar este repuesto |
| 17 | 706520 | Perno b16 h11x65x59,0 en2341 | Consultar este repuesto |
| 18 | 1808986 | Tornillo m6 con shoulder | Consultar este repuesto |
| 19 | 1368206 | Fork cabeza 10x45 DIN 71752 en dibujo | Consultar este repuesto |
| 20 | 647241 | Triangle segment para desviación palanca | Ver 647241 |
| 21 | 694931 | Mano freno palanca incl.. freno away cable 160/270vb básico | Consultar este repuesto |
| 22 | 368605 | Breakaway cable con hooks 950 mm longitud para common commercial trailers | Ver 368605 |
| 23 | 694927 | Desviación palanca comp.. vb-básico | Consultar este repuesto |
| 24 | 705494 | Arandela 10,5 DIN 9021-st | Consultar este repuesto |
| 25 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 26 | 1231867 | Cable Bowden cable con threaded perno M10 / cuadrado u-perno | Consultar este repuesto |
| 27 | 1808987 | Cojinete perno | Consultar este repuesto |
| 28 | 1808985 | Fork cabeza soldado | Consultar este repuesto |
| 29 | 705378 | Tuerca hexagonal M10 DIN 934-8 | Ver 705378 |
| 30 | 1564576 | Buje Ø18,0x2,5 x105 | Consultar este repuesto |
| 31 | 353314 | Freno varilla m10x1150 | Consultar este repuesto |
| 32 | 1311914 | Flanged buje 252/353vb-2 | Consultar este repuesto |
| 33 | 1311910 | Buje Ø32x3,5x89 | Consultar este repuesto |
| 34 | ETK0022 | Barra de tiro | Consultar este repuesto |
| 35 | 706013 | Tuerca hexagonal m16 DIN 985-10 | Consultar este repuesto |
| 36 | 1800040 | Flat cabeza tornillo m16x30 ISO 7380 8.8 | Consultar este repuesto |
| 37 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 38 | 1800035 | Abrazadera manija m27x1,5 | Consultar este repuesto |
| 39 | 604103 | Resorte cotter pasador con chain | Consultar este repuesto |
| 40 | 1800083 | Cojinete tornillo m27x1,5x118 | Consultar este repuesto |
| 41 | 1548007 | Separador lado brazo 160/270vb | Consultar este repuesto |
| 42 | 705420 | Hexagonal tornillo m12x110 DIN 931 8.8 | Consultar este repuesto |
| 43 | 603756 | Buje Ø18,0x2,5 x77 | Consultar este repuesto |
| 44 | 1548008 | Adaptador 270vb negro pintado | Consultar este repuesto |
| 44 | 1656676 | Adaptador 270vb electrolytically galvanised | Consultar este repuesto |
| 45 | 706154 | Tuerca hexagonal m 10 3d DIN 6334 | Consultar este repuesto |
| 46 | 706336 | Cerradura arandela sl 10 sxn 08 | Consultar este repuesto |
