Plano técnico AL-KO · ETI 811977
AL-KO ETI 811977 – Rueda freno 1637 compacto wash-diseño 500kg M22
¿Buscas repuestos para AL-KO ETI 811977? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Rueda freno 1637 compacto wash-diseño 500kg M22.

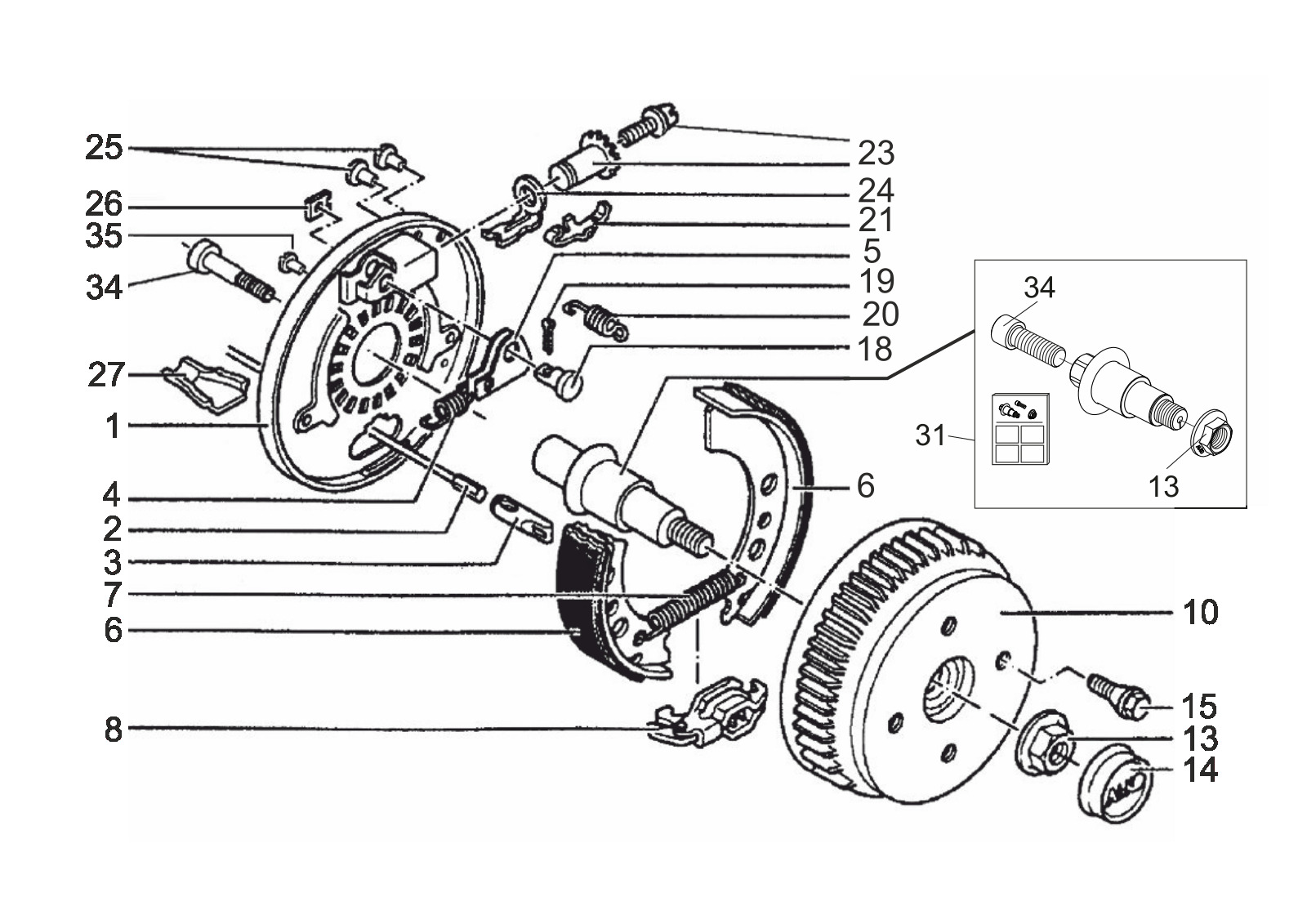

Ir a la lista de piezasPlano de despiece
Plano técnico 811977
AL-KO ETI 811977
Datos técnicos
AL-KO | Compact | 1637 | 500 kg
Número ETI
811977
Piezas
41
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811977
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
41 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1362874 | Frenado placa soldado leftt 1637 wash-diseño | Consultar este repuesto |
| 1 | 1362875 | Frenado placa soldado derecha 1637 wash-diseño | Consultar este repuesto |
| 2 | 247281 | Cable Bowden cable Profi largo duración 350/546 | Consultar este repuesto |
| 2 | 247282 | Cable Bowden cable Profi largo duración 530/726 | Ver 247282 |
| 2 | 247283 | Cable Bowden cable Profi largo duración 770/966 | Ver 247283 |
| 2 | 247284 | Cable Bowden cable Profi largo duración 890/1086 | Ver 247284 |
| 2 | 247285 | Cable Bowden cable Profi largo duración 1020/1216 | Ver 247285 |
| 2 | 247286 | Cable Bowden cable Profi largo duración 1130/1326 | Ver 247286 |
| 2 | 247287 | Cable Bowden cable Profi largo duración 1320/1516 | Ver 247287 |
| 2 | 247288 | Cable Bowden cable Profi largo duración 1430/1626 | Ver 247288 |
| 2 | 247289 | Cable Bowden cable Profi largo duración 1620/1816 | Ver 247289 |
| 2 | 247290 | Cable Bowden cable Profi largo duración 1790/1986 | Ver 247290 |
| 3 | 604262 | Connection ojo rueda freno 1637/2051/2361 | Ver 604262 |
| 4 | 372805 | Tensión resorte derecha | Ver 372805 |
| 4 | 2188870001 | Tensión resorte izquierda | Ver 2188870001 |
| 5 | 384308 | Auto reserve palanca comp.. izquierda | Consultar este repuesto |
| 5 | 384309 | Auto reserve palanca comp.. derecha | Consultar este repuesto |
| 6 | 1213888 | Juego freno zapata de freno para one eje 1635/1636/1637 | Consultar este repuesto |
| 7 | 2182150003 | Tensión resorte | Ver 2182150003 |
| 8 | 570666 | Expanding joint cerradura compl. | Consultar este repuesto |
| 10 | 1932114 | Repuesto piezas juego freno tambor 1637 comp.. con cojinete; 98x4 - M12x1,5 | Ver 1932114 |
| 10 | 1932115 | Repuesto piezas juego freno tambor 1637 comp.. con cojinete; 100x4 - M12x1,5 | Ver 1932115 |
| 10 | 1224800 | Repuesto piezas juego cojinete (Ø60/Ø30/37) rueda freno 1637 | Ver 1224800 |
| 10 | 1932116 | Repuesto piezas juego freno tambor 1637 comp.. con cojinete; 112x5 - M12x1,5 | Ver 1932116 |
| 13 | 581200 | Flange tuerca m24x1.5 | Ver 581200 |
| 14 | 581197 | Sellado tapa Ø57 | Ver 581197 |
| 15 | 372138 | Rueda perno sperical M12x1,5 x25 | Consultar este repuesto |
| 15 | 2081670018 | Rueda perno conical 60° M12x1,5x24 | Consultar este repuesto |
| 15 | 2081670020 | Rueda perno sperical M12x1,5 x25 | Ver 2081670020 |
| 18 | 368651 | Cojinete perno | Consultar este repuesto |
| 19 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 20 | 2088800003 | Compression resorte | Consultar este repuesto |
| 21 | 581879 | Compound resorte | Consultar este repuesto |
| 23 | 21873708 | Regulation unidad rueda freno | Ver 21873708 |
| 24 | 581878 | Bow pressure | Consultar este repuesto |
| 25 | 373245 | Plug ral6002 | Ver 373245 |
| 26 | 2382610002 | Cubierta placa | Consultar este repuesto |
| 27 | 371387 | Freno cable shell 1637-2361 | Ver 371387 |
| 31 | 1732678 | Repuesto piezas juego stub eje sin freno cojinete Ø30 M22 | Consultar este repuesto |
| 34 | 706900 | Cilindro tornillo m22x60 DIN 912 en dibujo | Consultar este repuesto |
| 35 | 691945 | Sello plug para asegurar-freno placa | Consultar este repuesto |
| O escribe a info@masta.nl | |||
