Plano técnico AL-KO · ETI 811970
AL-KO ETI 811970 – Inercia dispositivo cuadrado 100 161s aks3004
¿Buscas repuestos para AL-KO ETI 811970? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 161s aks3004.
Ir a la lista de piezasPlano de despiece

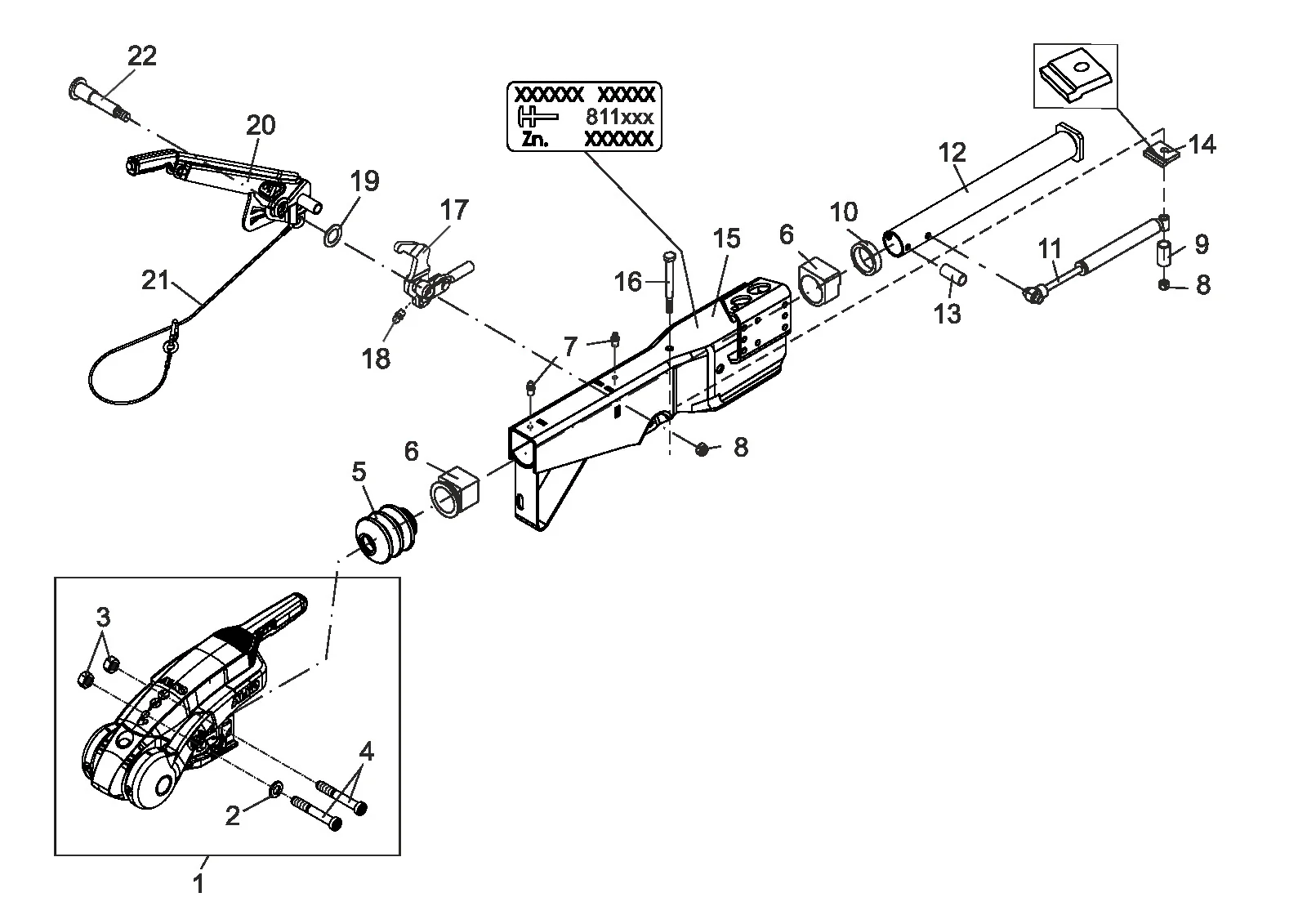

Plano técnico 811970
AL-KO ETI 811970
Datos técnicos
AL-KO | square design | 161S | with gas spring lever | AKS
Número ETI
811970
Piezas
22
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811970
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
22 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1225158 | Aks3004 empaquetado ga3000 | Ver 1225158 |
| 2 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 3 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 4 | 692034 | Perno m12x78 en dibujo | Ver 692034 |
| 5 | 607133 | Bellows seguridad-empaquetado | Ver 607133 |
| 6 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 7 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 8 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 9 | 625660 | Distancia buje 27mm largo | Consultar este repuesto |
| 10 | 371372 | Damping rubber | Ver 371372 |
| 11 | 583529 | Choque amortiguador 131r/161s diseño b | Ver 583529 |
| 12 | 571873 | Tirar tubo soldado 161s | Ver 571873 |
| 13 | 647925 | Distancia buje | Consultar este repuesto |
| 14 | 581699 | Stop placa | Ver 581699 |
| 15 | ETK0005 | Housing | Consultar este repuesto |
| 16 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 17 | 626632 | Desviación palanca comp.. M10 IH=90:27 | Consultar este repuesto |
| 18 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 19 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 20 | 220094 | Handbremshebel inkl. abreisseil 90s/3 | Ver 220094 |
| 21 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 22 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| O escribe a info@masta.nl | |||
