Plano técnico AL-KO · ETI 811950
AL-KO ETI 811950 – Rueda freno 2051ar M22
¿Buscas repuestos para AL-KO ETI 811950? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Rueda freno 2051ar M22.
Ir a la lista de piezasPlano de despiece

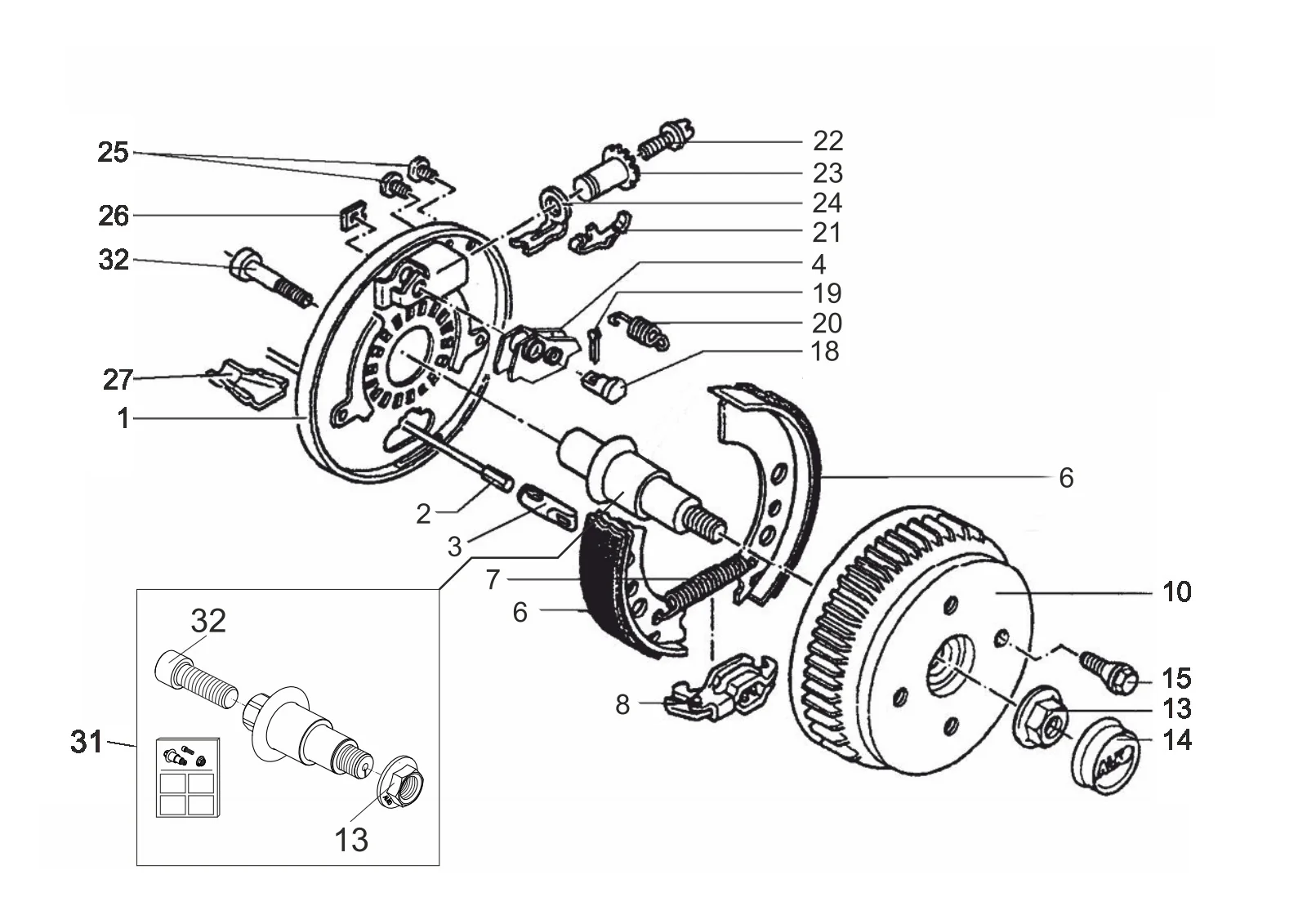

Plano técnico 811950
AL-KO ETI 811950
Datos técnicos
AL-KO | Compact | 2051AR | 750 kg
Número ETI
811950
Piezas
43
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811950
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
43 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 571376 | Frenado placa soldado izquierda 2051 | Ver 571376 |
| 1 | 571377 | Frenado placa soldado derecha 2051 | Ver 571377 |
| 1 | 586406 | Frenado placa reemplazado por 571376 | Consultar este repuesto |
| 1 | 586407 | Frenado placa reemplazado por 571377 | Consultar este repuesto |
| 2 | 247281 | Cable Bowden cable Profi largo duración 350/546 | Consultar este repuesto |
| 2 | 247282 | Cable Bowden cable Profi largo duración 530/726 | Ver 247282 |
| 2 | 247283 | Cable Bowden cable Profi largo duración 770/966 | Ver 247283 |
| 2 | 247284 | Cable Bowden cable Profi largo duración 890/1086 | Ver 247284 |
| 2 | 247285 | Cable Bowden cable Profi largo duración 1020/1216 | Ver 247285 |
| 2 | 247286 | Cable Bowden cable Profi largo duración 1130/1326 | Ver 247286 |
| 2 | 247287 | Cable Bowden cable Profi largo duración 1320/1516 | Ver 247287 |
| 2 | 247288 | Cable Bowden cable Profi largo duración 1430/1626 | Ver 247288 |
| 2 | 247289 | Cable Bowden cable Profi largo duración 1620/1816 | Ver 247289 |
| 2 | 247290 | Cable Bowden cable Profi largo duración 1790/1986 | Ver 247290 |
| 3 | 604262 | Connection ojo rueda freno 1637/2051/2361 | Ver 604262 |
| 4 | 385248 | Auto reserve palanca comp.. 2051/2361 | Consultar este repuesto |
| 6 | 1213889 | Repuesto piezas juego freno zapata de freno 2050/2051 | Ver 1213889 |
| 7 | 2082000007 | Tensión resorte | Ver 2082000007 |
| 8 | 571510 | Expanding joint cerradura compl. 2051/2361 | Ver 571510 |
| 10 | 578825 | Freno tambor comp.. 140x5-m14x1,5 en 750 kg | Ver 578825 |
| 10 | 578826 | Freno tambor comp.. 139,7x4-M12x1,5 en 750 kg | Consultar este repuesto |
| 10 | 1932110 | Repuesto piezas juego freno tambor 2051 comp.. con cojinete; 112x5 - M12x1,5 | Ver 1932110 |
| 10 | 1932111 | Repuesto piezas juego freno tambor 2051 comp.. con cojinete; 98x4 - M12x1,5 | Ver 1932111 |
| 10 | 1932112 | Repuesto piezas juego freno tambor 2051 comp.. con cojinete; 100x4 - M12x1,5 | Ver 1932112 |
| 10 | 1224803 | Repuesto piezas juego cojinete rueda freno (Ø72/Ø39/37) 2051 1500kg | Ver 1224803 |
| 10 | 1932113 | Repuesto piezas juego freno tambor 2051 comp.. con cojinete; 112x5 - M12x1,5 | Ver 1932113 |
| 13 | 581200 | Flange tuerca m24x1.5 | Ver 581200 |
| 14 | 581197 | Sellado tapa Ø57 | Ver 581197 |
| 15 | 372138 | Rueda perno sperical M12x1,5 x25 | Consultar este repuesto |
| 15 | 2081670018 | Rueda perno conical 60° M12x1,5x24 | Consultar este repuesto |
| 15 | 2081670020 | Rueda perno sperical M12x1,5 x25 | Ver 2081670020 |
| 18 | 368651 | Cojinete perno | Consultar este repuesto |
| 19 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 20 | 2088800003 | Compression resorte | Consultar este repuesto |
| 21 | 368405 | Compound resorte | Ver 368405 |
| 22 | 21873708 | Regulation unidad rueda freno | Ver 21873708 |
| 24 | 368361 | Bow pressure | Ver 368361 |
| 25 | 373245 | Plug ral6002 | Ver 373245 |
| 26 | 2382610002 | Cubierta placa | Consultar este repuesto |
| 27 | 371387 | Freno cable shell 1637-2361 | Ver 371387 |
| 31 | 1732671 | Repuesto piezas juego stub eje sin freno cojinete Ø34 M22 | Ver 1732671 |
| 31 | 1732673 | Repuesto piezas juego stub eje sin freno cojinete Ø39 M22 | Consultar este repuesto |
| 32 | 706900 | Cilindro tornillo m22x60 DIN 912 en dibujo | Consultar este repuesto |
