Plano técnico AL-KO · ETI 811925
AL-KO ETI 811925 – Inercia dispositivo 350vb básico con manija
¿Buscas repuestos para AL-KO ETI 811925? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo 350vb básico con manija.
Ir a la lista de piezasPlano de despiece

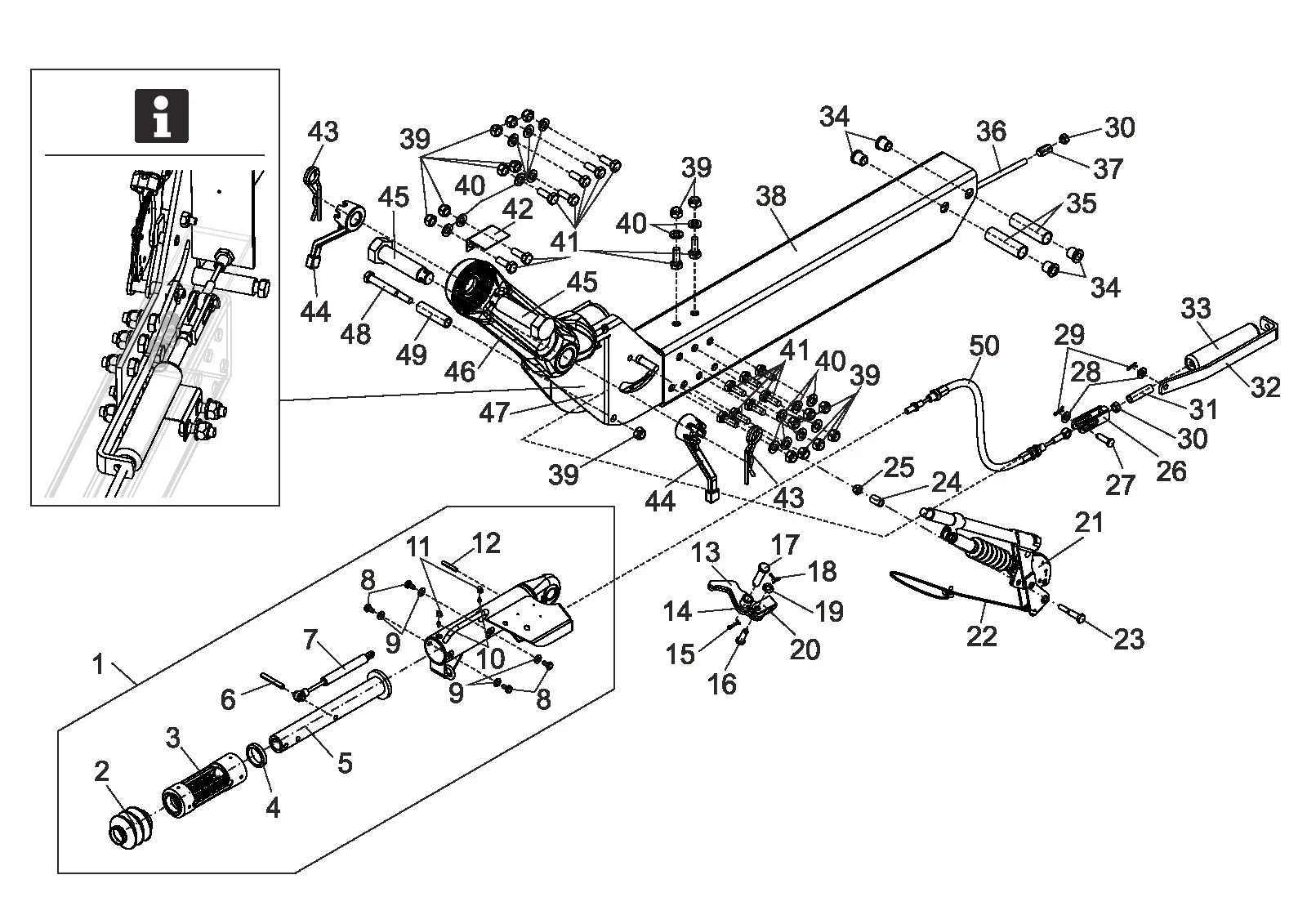

Plano técnico 811925
AL-KO ETI 811925
Datos técnicos
AL-KO | height-adjustable | 350VB BASIC | with gas spring lever | without ball coupling parts
Número ETI
811925
Piezas
55
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811925
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
55 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1809997 | Inercia dispositivo 350vb básico con manija | Consultar este repuesto |
| 1 | 1809998 | Inercia dispositivo 350vb básico con manija | Consultar este repuesto |
| 2 | 21726605 | Bellows | Ver 21726605 |
| 3 | 1375559 | Cojinete cartridge | Consultar este repuesto |
| 4 | 2172660003 | Damping rubber | Ver 2172660003 |
| 5 | 1375555 | Tirar tubo soldado | Consultar este repuesto |
| 6 | 1375560 | Clic gancho 14x100 DIN 1481 | Consultar este repuesto |
| 7 | 1209394 | Choque amortiguador reinforced 350vb | Consultar este repuesto |
| 8 | 705456 | Hexagonal screwm12x25 DIN 933 8.8 | Consultar este repuesto |
| 9 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 10 | L2035820 | Grease nipple am8x1 kegel DIN 71412 | Consultar este repuesto |
| 11 | L13995115 | Tapa | Consultar este repuesto |
| 12 | 1375562 | Clic gancho 10x80 DIN 1481 | Consultar este repuesto |
| 13 | 694717 | Desviación palanca comp.. IH=90:30 | Consultar este repuesto |
| 13 | 694850 | Desviación palanca comp.. IH=90:27 | Consultar este repuesto |
| 13 | 694851 | Desviación palanca comp.. IH=90:33,5 | Consultar este repuesto |
| 13 | 696139 | Desviación palanca comp.. IH=90:36 | Consultar este repuesto |
| 14 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 15 | 701035 | Dividido pasador 4x28 DIN 94 | Consultar este repuesto |
| 16 | 706522 | Perno b12 h11x40x34,5 en22341 | Consultar este repuesto |
| 17 | 706520 | Perno b16 h11x65x59,0 en2341 | Consultar este repuesto |
| 18 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 19 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 20 | 694718 | Fork cabeza soldado | Consultar este repuesto |
| 21 | 694776 | Mano freno palanca incl.. freno away cable 350vb básico | Consultar este repuesto |
| 22 | 649392 | Breakaway cable 2000 mm longitud | Ver 649392 |
| 23 | 705419 | Hexagonal tornillo m12x65 DIN 931 8.8 | Consultar este repuesto |
| 24 | 604600 | Buje Ø18,0x2,5 x28 | Consultar este repuesto |
| 25 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 26 | 21783407 | Fork cabeza soldado | Consultar este repuesto |
| 27 | 706522 | Perno b12 h11x40x34,5 en22341 | Consultar este repuesto |
| 28 | 706300 | Arandela 12 DIN 1440 | Consultar este repuesto |
| 29 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 30 | 705379 | Tuerca hexagonal M12 DIN 934-8 | Consultar este repuesto |
| 31 | 1582718 | Buje Ø18,0x2,5 x69 | Consultar este repuesto |
| 32 | 1653908 | Tensión soporte | Consultar este repuesto |
| 33 | 21783408 | Resorte cilindro comp.. | Ver 21783408 |
| 34 | 1311915 | Flanged buje 352vb | Consultar este repuesto |
| 35 | 1311911 | Buje Ø32x3,5x107 | Consultar este repuesto |
| 36 | 1655486 | Freno varilla m12x1125 | Consultar este repuesto |
| 37 | 2176480406 | Bola tuerca M12 largo | Consultar este repuesto |
| 38 | ETK0022 | Barra de tiro | Consultar este repuesto |
| 39 | 706013 | Tuerca hexagonal m16 DIN 985-10 | Consultar este repuesto |
| 40 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 41 | 705576 | Hexagonal tornillo m6x40 DIN 933 8.8 | Consultar este repuesto |
| 42 | 1800114 | Placa | Consultar este repuesto |
| 43 | 604104 | Resorte cotter pasador con chain | Consultar este repuesto |
| 44 | 1656678 | Adaptador 350vb electrolytically galvanised | Consultar este repuesto |
| 44 | 1800035 | Abrazadera manija m27x1,5 | Consultar este repuesto |
| 45 | 1800085 | Abrazadera manija con perno m36x1,5 | Consultar este repuesto |
| 46 | 1548026 | Separador lado brazo 350vb | Consultar este repuesto |
| 47 | 1548027 | Adaptador 350vb negro pintado | Consultar este repuesto |
| 48 | 706565 | Hexagonal tornillo m16x130 DIN 931-8.8 | Consultar este repuesto |
| 49 | 1655846 | Buje Ø25,0x4,0 x91 | Consultar este repuesto |
| 50 | 1809684 | Cable Bowden cable con threaded perno M12 / barra de tiro | Consultar este repuesto |
