Plano técnico AL-KO · ETI 811896
AL-KO ETI 811896 – Inercia dispositivo cuadrado 100 251s ak270
¿Buscas repuestos para AL-KO ETI 811896? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 251s ak270.
Ir a la lista de piezasPlano de despiece

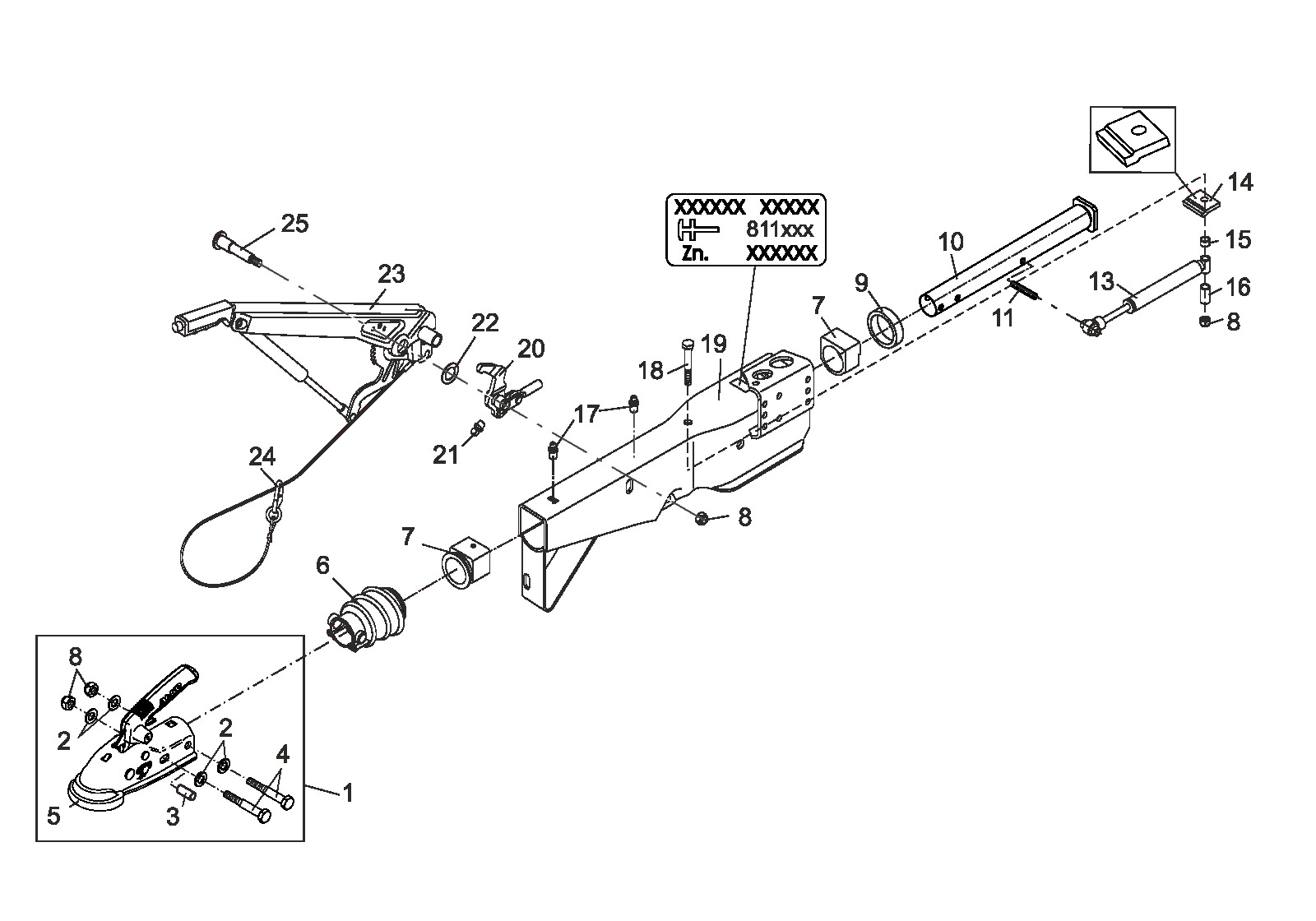

Plano técnico 811896
AL-KO ETI 811896
Datos técnicos
AL-KO | square design | 251S | with gas spring lever | ball coupling
Número ETI
811896
Piezas
26
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811896
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
26 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1730084 | Acoplamiento ak270 con montaje piezas + seguridad-juego | Ver 1730084 |
| 2 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 3 | 647923 | Distancia buje | Consultar este repuesto |
| 4 | 705422 | Hexagonal tornillo m12x80 DIN 931 8.8 | Consultar este repuesto |
| 5 | 693394 | Soft-dock negro | Ver 693394 |
| 6 | 366356 | Bellows | Ver 366356 |
| 7 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 8 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 9 | 371372 | Damping rubber | Ver 371372 |
| 10 | 647455 | Tirar tubo soldado | Consultar este repuesto |
| 11 | 707262 | Sujeción pasador 12x48 ISO 8748-st en dibujo | Consultar este repuesto |
| 13 | 372641 | Choque amortiguador 251vb/251s/251g | Ver 372641 |
| 14 | 581699 | Stop placa | Ver 581699 |
| 15 | 647903 | Distancia buje | Consultar este repuesto |
| 16 | 1540305 | Distancia buje | Consultar este repuesto |
| 17 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 18 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 19 | ETK0005 | Housing | Consultar este repuesto |
| 20 | 626632 | Desviación palanca comp.. M10 IH=90:27 | Consultar este repuesto |
| 20 | 626665 | Desviación palanca comp.. M10 IH=90:30 | Consultar este repuesto |
| 20 | 626666 | Desviación palanca comp.. M10 IH=90:33,5 | Consultar este repuesto |
| 21 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 22 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 23 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 24 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 25 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
