Plano técnico AL-KO · ETI 811862

AL-KO ETI 811862 – Rueda freno 2361 aaa bra1800 ea redirection 90°

¿Buscas repuestos para AL-KO ETI 811862? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Rueda freno 2361 aaa bra1800 ea redirection 90°.

Número ETI: 811862 47 piezas

Ir a la lista de piezas

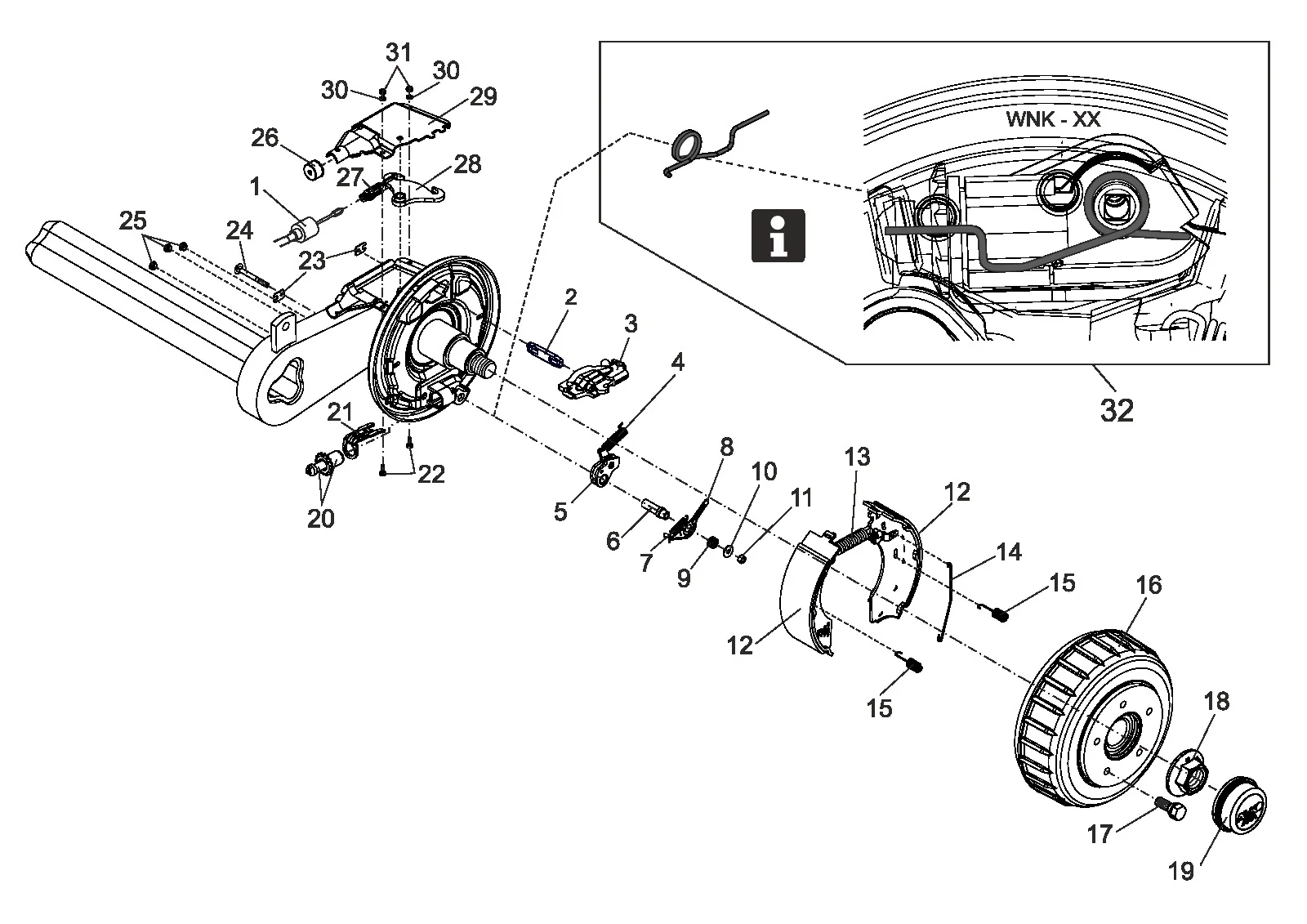

Plano de despiece

Plano técnico 811862

Abrir plano a tamaño completo (nueva pestaña)

AL-KO ETI 811862

Datos técnicos

AL-KO | 2361 | 900 kg

Número ETI

811862

Piezas

Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.

Repuestos

Lista de piezas para ETI 811862

Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.

47 piezas

Pos.	Número de artículo	Descripción
1	247281	Cable Bowden cable Profi largo duración 350/546	Consultar este repuesto
1	247282	Cable Bowden cable Profi largo duración 530/726	Ver 247282→
1	247283	Cable Bowden cable Profi largo duración 770/966	Ver 247283→
1	247284	Cable Bowden cable Profi largo duración 890/1086	Ver 247284→
1	247285	Cable Bowden cable Profi largo duración 1020/1216	Ver 247285→
1	247286	Cable Bowden cable Profi largo duración 1130/1326	Ver 247286→
1	247287	Cable Bowden cable Profi largo duración 1320/1516	Ver 247287→
1	1213129	Cable Bowden cable Profi largo duración 640/836	Consultar este repuesto
2	1935303	Connecting ojo especial	Consultar este repuesto
3	1650407	Spread hinge cerradura comp.. 2051/2361 izquierda aaa	Consultar este repuesto
3	1650408	Spread hinge cerradura comp.. 2051/2361 derecha aaa	Consultar este repuesto
4	2187370003	Tensión resorte	Ver 2187370003→
5	571386	Auto reserve palanca comp.. izquierda	Consultar este repuesto
5	571387	Auto reserve palanca comp.. derecha	Consultar este repuesto
6	1650429	Cojinete perno 2051/2361 aaa	Consultar este repuesto
7	1651237	Tensión resorte 2051/2361 aaa	Ver 1651237→
8	1651290	Adjusting palanca left2361 aaa	Consultar este repuesto
8	1651291	Adjusting palanca right2361 aaa	Consultar este repuesto
9	694449	Compression resorte 2051/2361 aaa	Ver 694449→
10	705405	Arandela 6,4 DIN 9021-st	Consultar este repuesto
11	706012	Tuerca hexagonal m6 DIN 980-V-8	Consultar este repuesto
12	1733046	Repuesto piezas juego freno jaw 2361 aaa abatible eje	Consultar este repuesto
13	1652174	Tensión resorte aaa	Consultar este repuesto
14	1651293	Connecting wire2261 aaa	Consultar este repuesto
15	2088800003	Compression resorte	Consultar este repuesto
16	1932109	Repuesto piezas juego freno tambor 2361 comp.. con cojinete; 112x5 - M12x1,5	Ver 1932109→
16	1224805	Repuesto piezas juego cojinete (Ø80/Ø42/42) rueda freno 2361	Ver 1224805→
17	2081670018	Rueda perno conical 60° M12x1,5x24	Consultar este repuesto
17	2081670020	Rueda perno sperical M12x1,5 x25	Ver 2081670020→
18	582506	Flange tuerca m27x2	Ver 582506→
19	1653033	Sellado tapa Ø65 aaa	Consultar este repuesto
20	1650416	Regulation unidad izquierda rueda freno 2051/2361 aaa	Consultar este repuesto
20	1650417	Regulation unidad derecha rueda brake2051/2361 aaa	Consultar este repuesto
21	368361	Bow pressure	Ver 368361→
22	706240	Hexagonal tornillo m5x12 DIN 933 8.8	Consultar este repuesto
23	2382610002	Cubierta placa	Consultar este repuesto
24	706316	Round-cabeza tornillo m6x60 DIN 603 8.8	Consultar este repuesto
25	694430	Plug ral3000	Consultar este repuesto
26	371389	Protective tapa	Consultar este repuesto
27	604262	Connection ojo rueda freno 1637/2051/2361	Ver 604262→
28	692415	Desviación palanca	Consultar este repuesto
29	692367	Shell soldado izquierda comp.. 2361	Consultar este repuesto
29	692368	Shell soldado derecha comp.. 2361	Consultar este repuesto
30	706443	Resorte cerradura arandela b 5 DIN 127	Consultar este repuesto
31	705482	Tuerca hexagonal m5 DIN 934-8	Consultar este repuesto
32	1806463	Centering soporte izquierda 2051/2361aaa	Consultar este repuesto
32	1807220	Centering soporte derecha 2051/2361aaa	Consultar este repuesto
