Plano técnico AL-KO · ETI 811851
AL-KO ETI 811851 – Inercia dispositivo V 161s ak161 bottom instalación
¿Buscas repuestos para AL-KO ETI 811851? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s ak161 bottom instalación.
Ir a la lista de piezasPlano de despiece

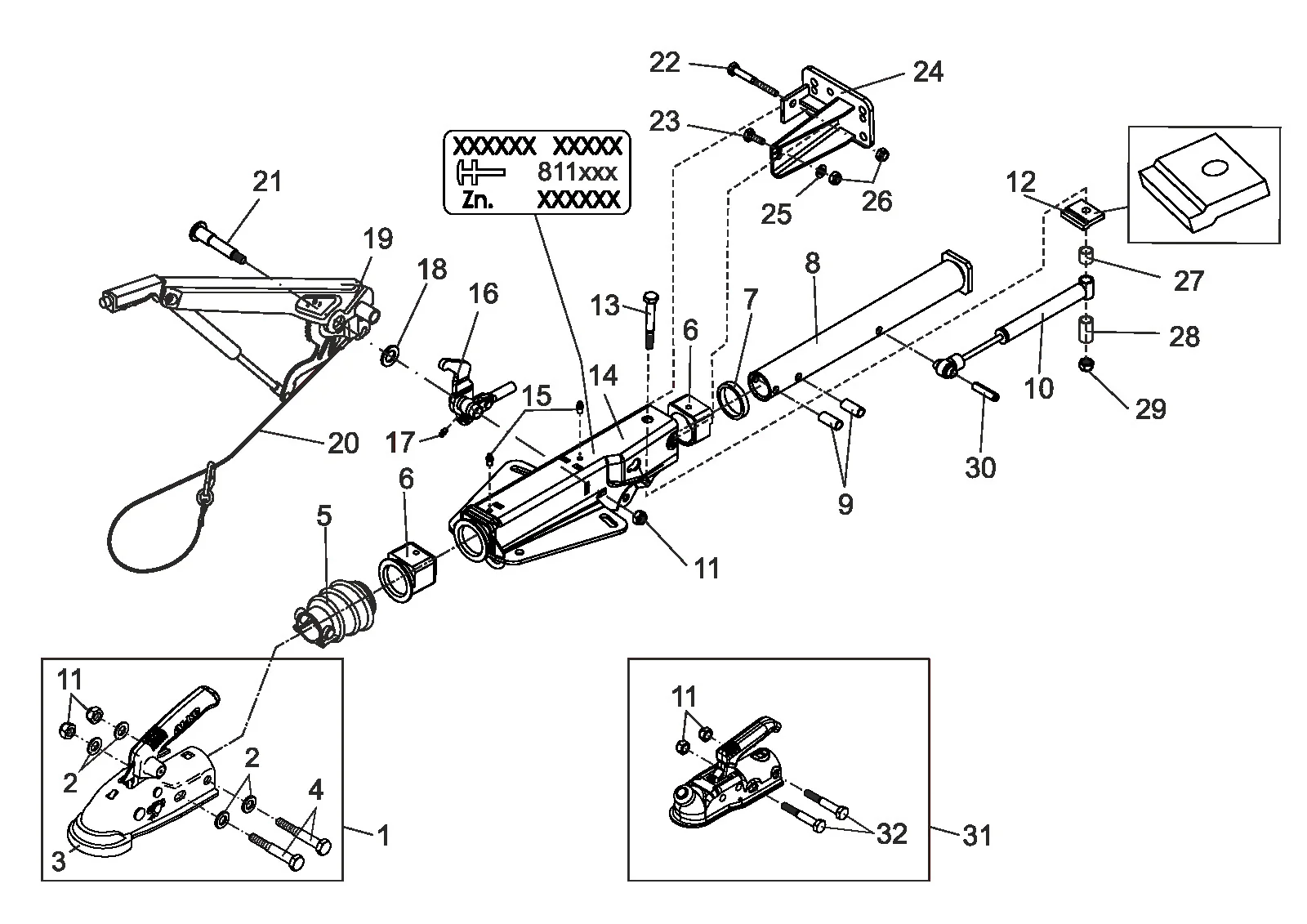

Plano técnico 811851
AL-KO ETI 811851
Datos técnicos
AL-KO | V-design | 161S | with gas spring lever | ball coupling
Número ETI
811851
Piezas
32
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811851
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
32 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1730220 | Acoplamiento ak161 con montaje piezas + seguridad-juego | Ver 1730220 |
| 2 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 3 | 693394 | Soft-dock negro | Ver 693394 |
| 4 | 705422 | Hexagonal tornillo m12x80 DIN 931 8.8 | Consultar este repuesto |
| 5 | 366356 | Bellows | Ver 366356 |
| 6 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 7 | 371372 | Damping rubber | Ver 371372 |
| 8 | 647455 | Tirar tubo soldado | Consultar este repuesto |
| 9 | 647923 | Distancia buje | Consultar este repuesto |
| 10 | 365482 | Choque amortiguador 161s sweden | Ver 365482 |
| 11 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 12 | 625392 | Stop placa | Consultar este repuesto |
| 13 | 706348 | Hexagonal tornillo m16x90 DIN 931 8.8 | Consultar este repuesto |
| 14 | ETK0005 | Housing | Consultar este repuesto |
| 15 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 16 | 1352179 | Desviación palanca comp.. IH=90:30 gerade | Consultar este repuesto |
| 17 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 19 | 220097 | Mano freno palanca incl.. freno away cable 161s-251s | Ver 220097 |
| 20 | 368605 | Breakaway cable con hooks 950 mm longitud para common commercial trailers | Ver 368605 |
| 21 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 22 | 705563 | Hexagonal tornillo m10x90 DIN 931 8.8 | Consultar este repuesto |
| 23 | 705459 | Hexagonal tornillo m10x25 DIN 933 8.8 | Consultar este repuesto |
| 24 | 649506 | Jockey rueda soporte soldado caliente galvanised | Consultar este repuesto |
| 25 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 26 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 27 | 625400 | Distancia buje | Consultar este repuesto |
| 28 | 625646 | Distancia buje | Consultar este repuesto |
| 29 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 30 | 707262 | Sujeción pasador 12x48 ISO 8748-st en dibujo | Consultar este repuesto |
| 31 | 1222737 | Acoplamiento ak160/b d50/45 con montaje piezas | Consultar este repuesto |
| 32 | 705427 | Hexagonal tornillo m12x75 DIN 931 8.8 | Consultar este repuesto |
