Plano técnico AL-KO · ETI 811824
AL-KO ETI 811824 – Inercia dispositivo euro 150v 2. generation cuerda especial
¿Buscas repuestos para AL-KO ETI 811824? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo euro 150v 2. generation cuerda especial.
Ir a la lista de piezasPlano de despiece

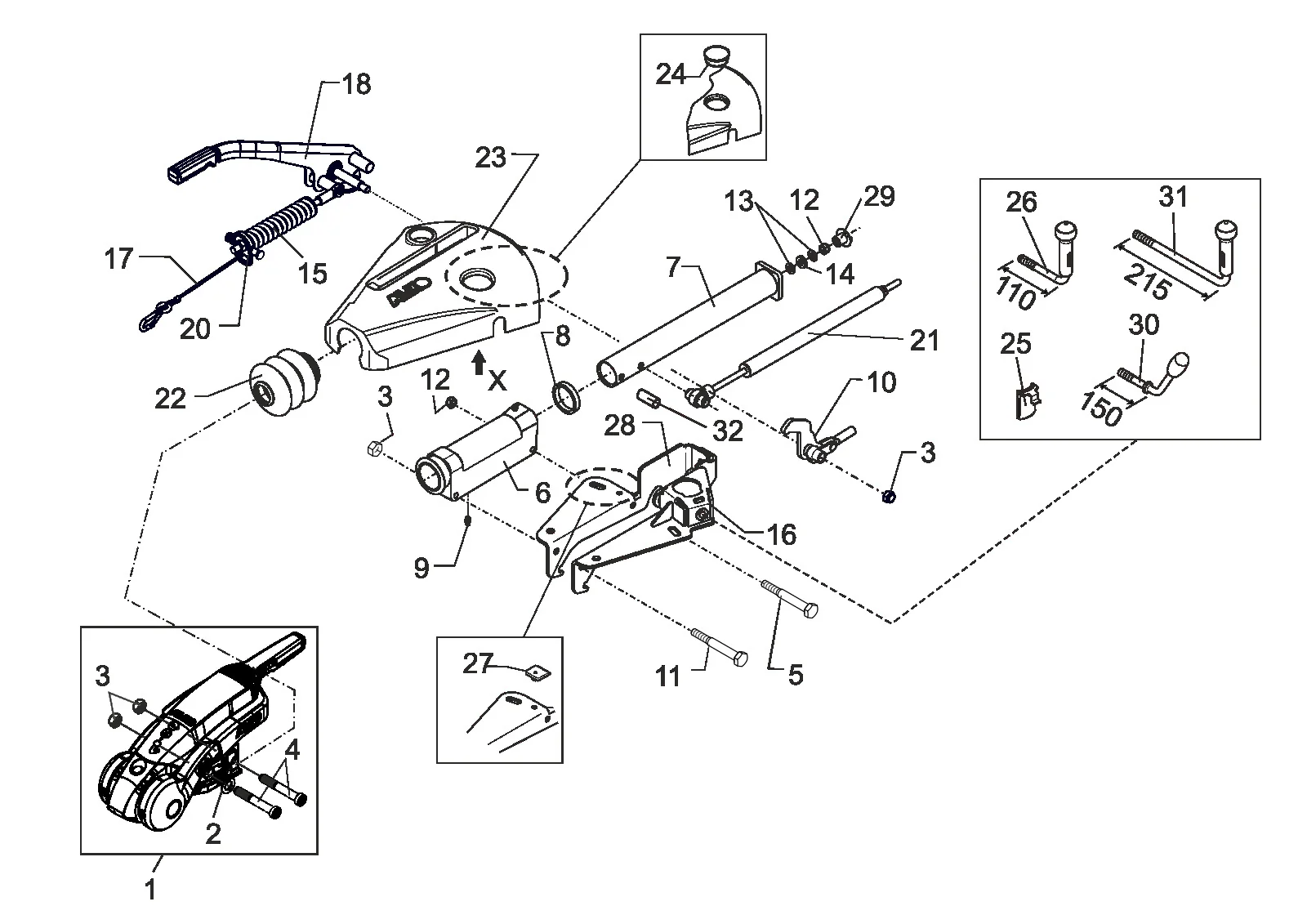

Plano técnico 811824
AL-KO ETI 811824
Datos técnicos
AL-KO | EURO-design | 150V | dead center lever | AKS
Número ETI
811824
Piezas
33
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811824
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
33 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1225158 | Stabiliser aks3004 con montageteile | Ver 1225158 |
| 2 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 3 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 4 | 692034 | Perno m12x78 en dibujo | Ver 692034 |
| 5 | 706700 | Hexagonal tornillo m10x85 DIN 931 8.8 | Consultar este repuesto |
| 6 | 1351210 | Cojinete cartridge M10-M12 montado | Ver 1351210 |
| 7 | 643095 | Tirar tubo soldado | Ver 643095 |
| 8 | 371372 | Damping rubber | Ver 371372 |
| 9 | 700204 | Conical grease nipple as 8x1 DIN 71412 | Ver 700204 |
| 10 | 646417 | Desviación palanca comp.. IH=90:27 | Consultar este repuesto |
| 10 | 690007 | Desviación palanca comp.. IH=90:30 | Consultar este repuesto |
| 10 | 1657211 | Desviación palanca comp.. IH=90:23 | Consultar este repuesto |
| 11 | 705442 | Hexagonal tornillo m12x85 DIN 931 8.8 | Ver 705442 |
| 12 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 13 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 14 | 643098 | Hard rubber arandela | Ver 643098 |
| 15 | 648749 | Cylinderr para mano freno palanca | Consultar este repuesto |
| 16 | 1351209 | Soporte izquierda soldado od130/150/200v | Ver 1351209 |
| 17 | 1356034 | Breakaway cable 920 mm longitud carabiner anillo | Consultar este repuesto |
| 18 | 1352070 | Mano freno palanca incl.. freno away cable 150/200v | Consultar este repuesto |
| 20 | 705379 | Tuerca hexagonal M12 DIN 934-8 | Consultar este repuesto |
| 21 | 690389 | Choque amortiguador 150v con buje 41,5 | Ver 690389 |
| 22 | 607133 | Bellows seguridad-empaquetado | Ver 607133 |
| 23 | ETK0019 | Cubierta | Consultar este repuesto |
| 24 | 1312564 | Sello plug | Consultar este repuesto |
| 25 | 690182 | Pressure pad | Ver 690182 |
| 26 | 646423 | Abrazadera manija comp.. M12 | Ver 646423 |
| 27 | 690003 | Extremo stop rubber | Ver 690003 |
| 28 | 1540139 | Soporte derecha od150v | Consultar este repuesto |
| 29 | 690393 | Wing tuerca plastic M10 | Ver 690393 |
| 30 | 610561 | Jockey rueda abrazadera manija - largo | Ver 610561 |
| 31 | 1362330 | Abrazadera manija comp.. | Ver 1362330 |
| 32 | 647923 | Distancia buje | Consultar este repuesto |
