Plano técnico AL-KO · ETI 811808
AL-KO ETI 811808 – Inercia dispositivo cuadrado 100 tipo 161s barra de tiro ojo england
¿Buscas repuestos para AL-KO ETI 811808? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 tipo 161s barra de tiro ojo england.
Ir a la lista de piezasPlano de despiece

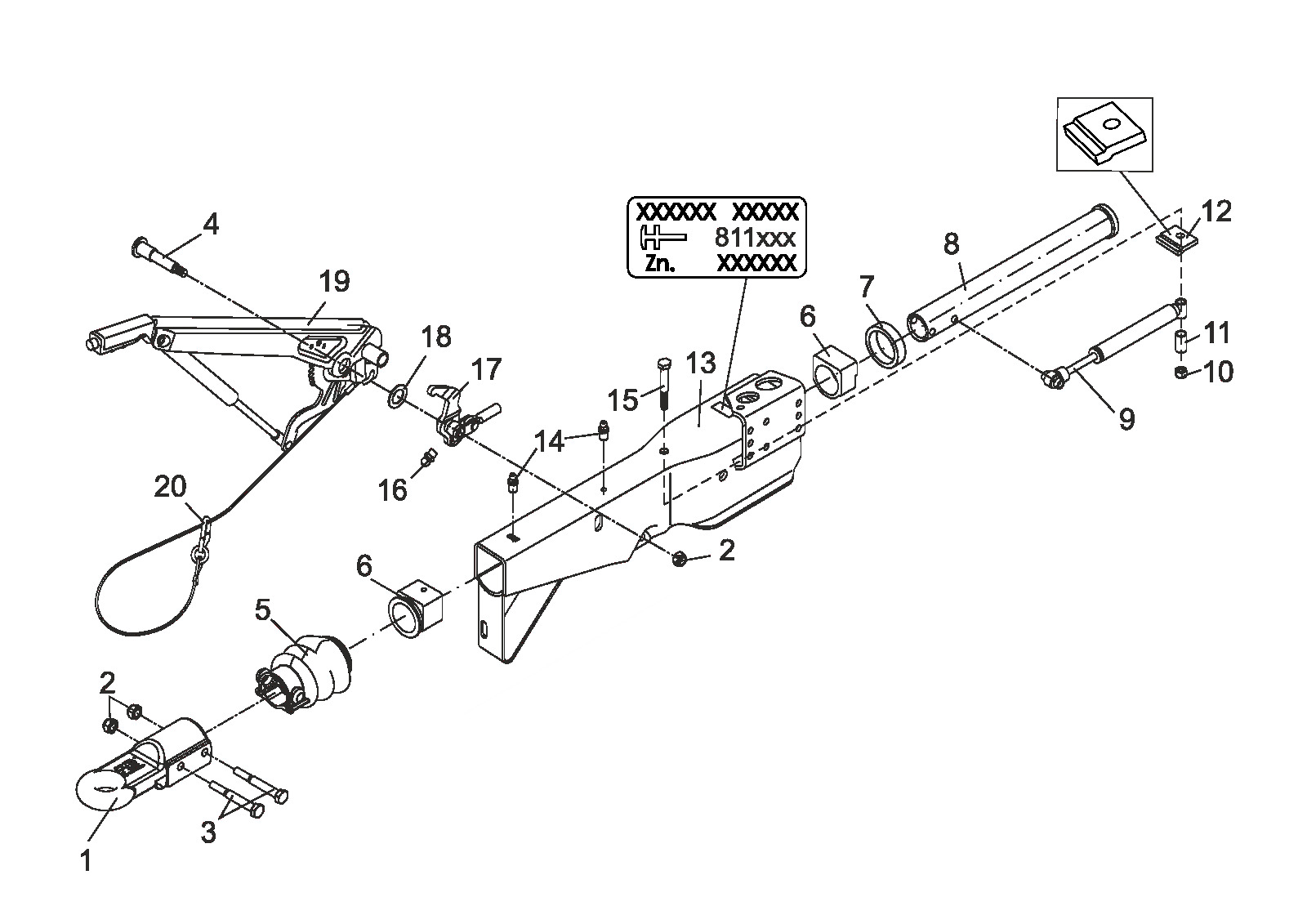

Plano técnico 811808
AL-KO ETI 811808
Datos técnicos
AL-KO | square design | 161S | with gas spring lever | drawbar eye
Número ETI
811808
Piezas
20
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811808
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
20 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1362492 | Barra de tiro ojo england Ø30 | Consultar este repuesto |
| 2 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 3 | 706080 | Hexagonal tornillo m12x90 DIN 931 10.9 | Consultar este repuesto |
| 4 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 5 | 366356 | Bellows | Ver 366356 |
| 6 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 7 | 371372 | Damping rubber | Ver 371372 |
| 8 | 571874 | Tirar tubo soldado 251s | Ver 571874 |
| 9 | 370557 | Choque amortiguador 161s | Ver 370557 |
| 10 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 11 | 625660 | Distancia buje 27mm largo | Consultar este repuesto |
| 12 | 581699 | Stop placa | Ver 581699 |
| 13 | ETK0005 | Housing | Consultar este repuesto |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 17 | 626632 | Desviación palanca comp.. M10 IH=90:27 | Consultar este repuesto |
| 18 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 19 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
