Plano técnico AL-KO · ETI 811788
AL-KO ETI 811788 – Inercia dispositivo V 251g bottom conjunto
¿Buscas repuestos para AL-KO ETI 811788? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 251g bottom conjunto.
Ir a la lista de piezasPlano de despiece

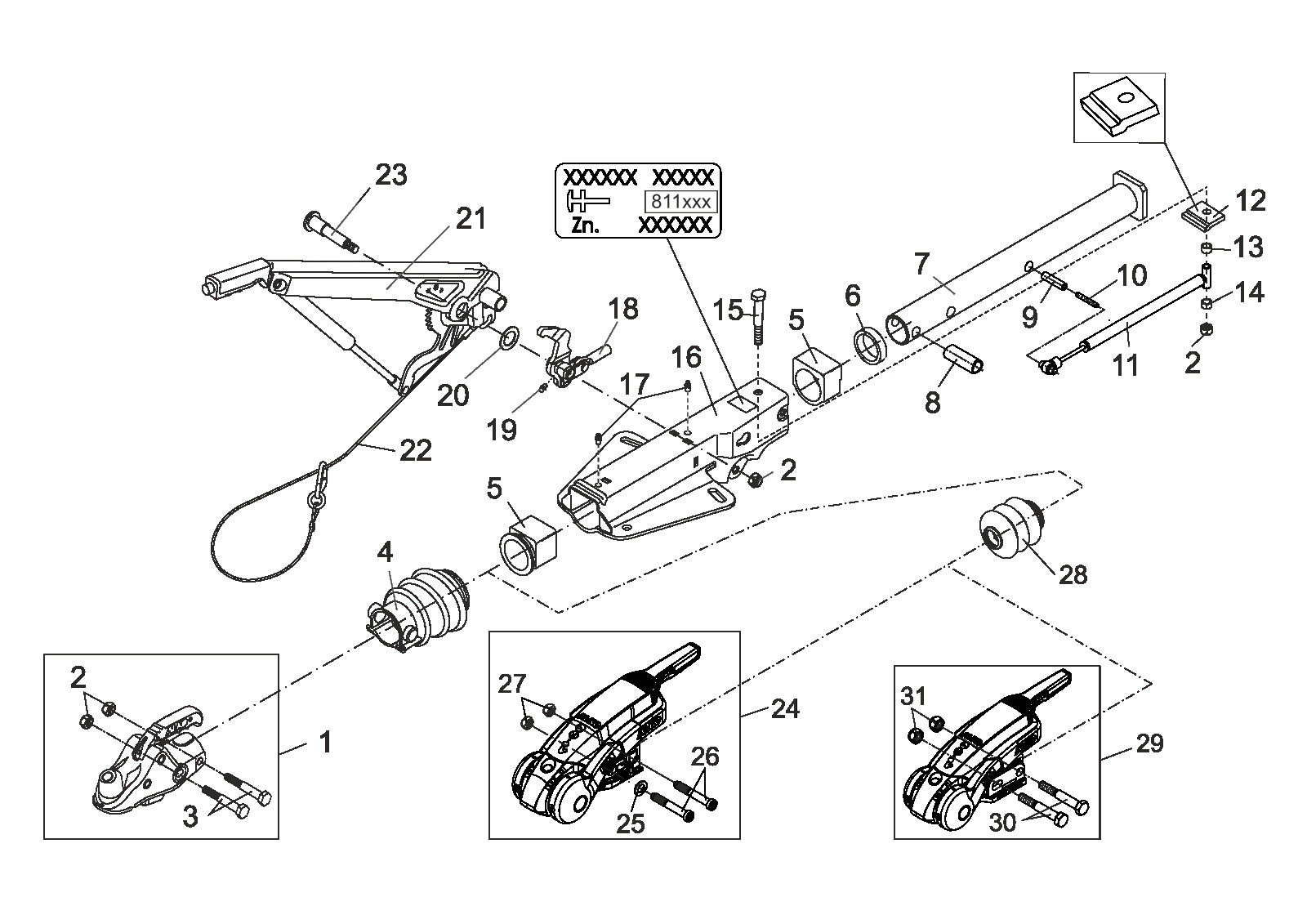

Plano técnico 811788
AL-KO ETI 811788
Datos técnicos
AL-KO | V-design | 251G | with gas spring lever | ball coupling
Número ETI
811788
Piezas
37
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811788
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
37 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1224655 | Acoplamiento ak301 con montaje piezas | Consultar este repuesto |
| 2 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 3 | 705442 | Hexagonal tornillo m12x85 DIN 931 8.8 | Ver 705442 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 6 | 371372 | Damping rubber | Ver 371372 |
| 7 | 1351983 | Tirar tubo soldado | Ver 1351983 |
| 8 | 357242 | Distancia buje | Consultar este repuesto |
| 9 | 707262 | Sujeción pasador 12x48 ISO 8748-st en dibujo | Consultar este repuesto |
| 11 | 372641 | Choque amortiguador 251vb/251s/251g | Ver 372641 |
| 12 | 581699 | Stop placa | Ver 581699 |
| 12 | 625392 | Stop placa | Consultar este repuesto |
| 13 | 625646 | Distancia buje | Consultar este repuesto |
| 13 | 647900 | Distancia buje | Consultar este repuesto |
| 14 | 625400 | Distancia buje | Consultar este repuesto |
| 14 | 647903 | Distancia buje | Consultar este repuesto |
| 15 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 15 | 706348 | Hexagonal tornillo m16x90 DIN 931 8.8 | Consultar este repuesto |
| 16 | ETK0005 | Housing | Consultar este repuesto |
| 17 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 18 | 626796 | Desviación palanca comp.. IH=90:27 M12 | Consultar este repuesto |
| 18 | 626827 | Desviación palanca comp.. IH=90:30 M12 | Consultar este repuesto |
| 18 | 626829 | Desviación palanca comp.. IH=90:33,5 M12 | Consultar este repuesto |
| 18 | 648997 | Desviación palanca comp.. IH=90:27 M10 | Consultar este repuesto |
| 19 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 20 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 21 | 220099 | Mano freno palanca incl.. freno away cable 251s | Ver 220099 |
| 22 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 23 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 24 | 1225158 | Aks3004 empaquetado ga3000 | Ver 1225158 |
| 25 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 26 | 692034 | Perno m12x78 en dibujo | Ver 692034 |
| 27 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 28 | 607133 | Bellows seguridad-empaquetado | Ver 607133 |
| 29 | 1225761 | Aks3504 empaquetado ga3500 con cerradura cilindro | Ver 1225761 |
| 30 | 706301 | Hexagonal tornillo m16x100 DIN 931 8.8 | Consultar este repuesto |
| 31 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
