Plano técnico AL-KO · ETI 811785
AL-KO ETI 811785 – Inercia dispositivo cuadrado 100 251s
¿Buscas repuestos para AL-KO ETI 811785? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 251s.
Ir a la lista de piezasPlano de despiece

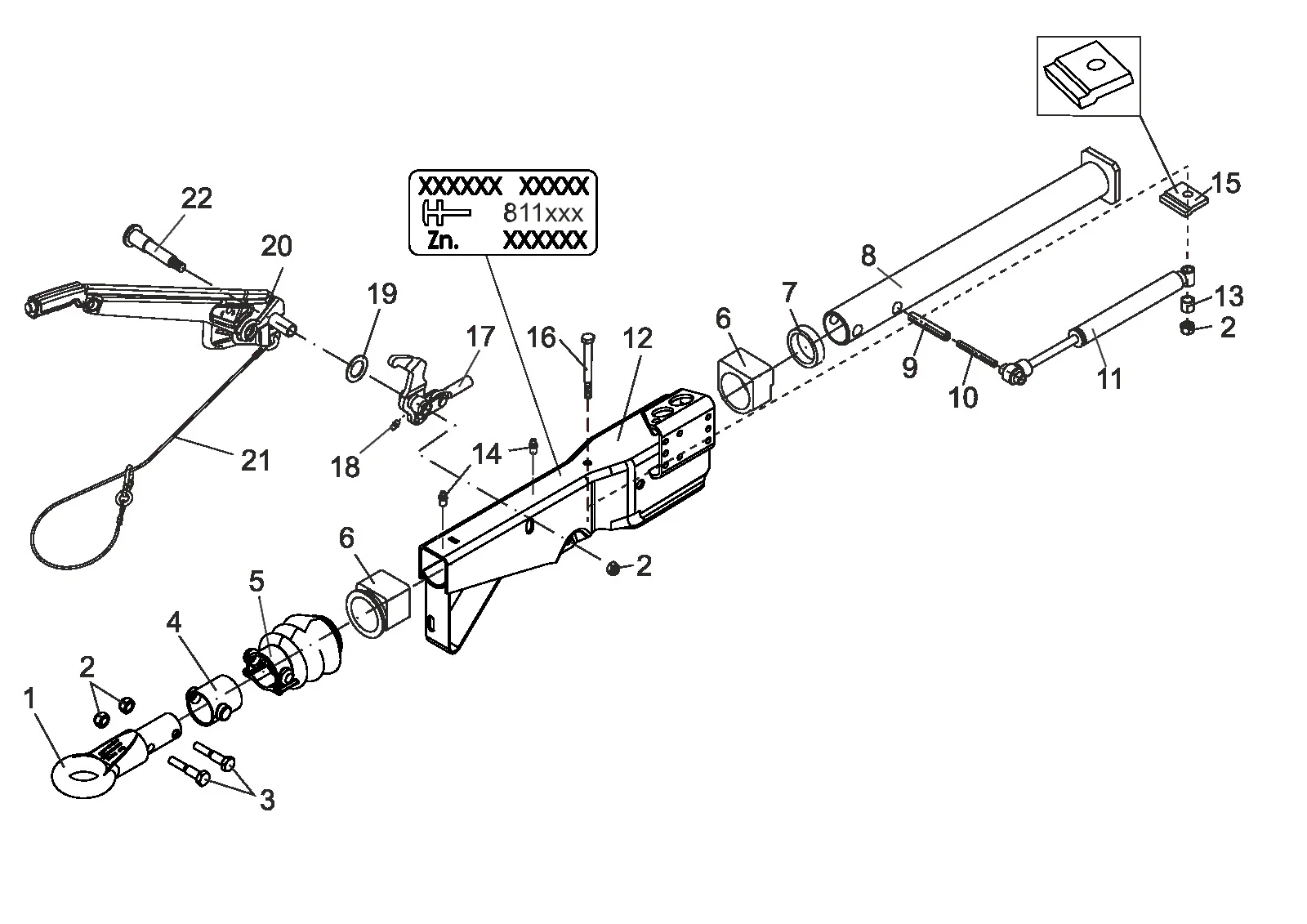

Plano técnico 811785
AL-KO ETI 811785
Datos técnicos
AL-KO | square design | 251S | without gas spring lever | drawbar eye
Número ETI
811785
Piezas
22
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811785
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
22 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 357419 | Barra de tiro ojo DIN Ø40 161/251s | Ver 357419 |
| 2 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 3 | 705545 | Hexagonal tornillo m12x60 DIN 931 8.8 | Consultar este repuesto |
| 4 | 1540147 | Bellows Ø50 | Consultar este repuesto |
| 5 | 366356 | Bellows | Ver 366356 |
| 6 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 7 | 371372 | Damping rubber | Ver 371372 |
| 8 | 571875 | Tirar tubo soldado 161/251s | Consultar este repuesto |
| 9 | 704408 | Clic gancho 12x48 nach zeichnung | Consultar este repuesto |
| 10 | 704407 | Clic gancho 7x48 nach zeichnung | Consultar este repuesto |
| 11 | 370561 | Choque amortiguador 251s | Ver 370561 |
| 12 | ETK0005 | Housing | Consultar este repuesto |
| 13 | 647900 | Distancia buje | Consultar este repuesto |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 625392 | Stop placa | Consultar este repuesto |
| 16 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 17 | 626632 | Desviación palanca comp.. M10 IH=90:27 | Consultar este repuesto |
| 18 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 19 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 20 | 220098 | Mano freno palanca incl.. freno away cable 251s/g | Ver 220098 |
| 21 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 22 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
