Plano técnico AL-KO · ETI 811778
AL-KO ETI 811778 – Inercia dispositivo cuadrado 100 251s
¿Buscas repuestos para AL-KO ETI 811778? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 251s.

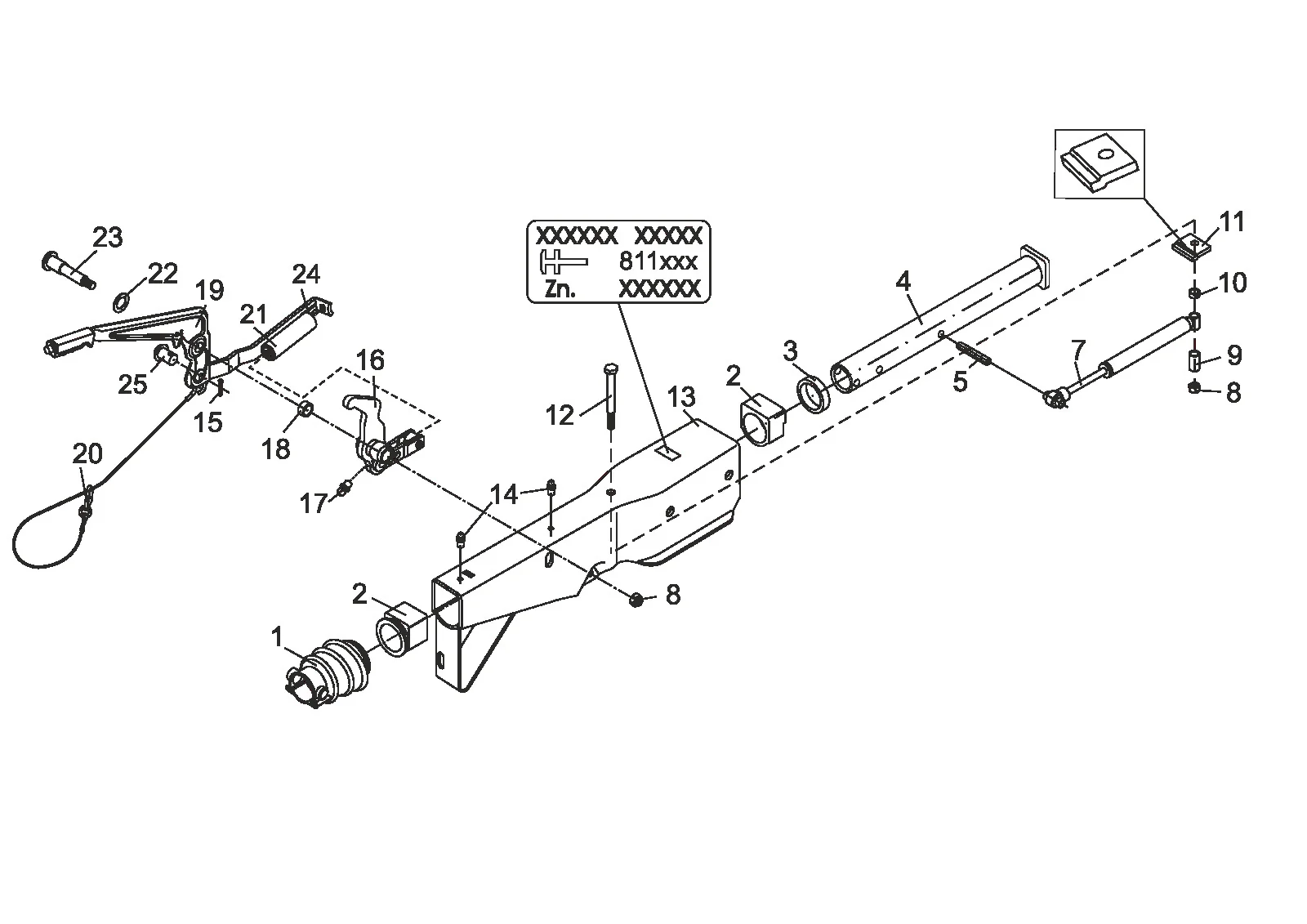

Ir a la lista de piezasPlano de despiece
Plano técnico 811778
AL-KO ETI 811778
Datos técnicos
AL-KO | square design | 251S | spring load memory | without ball coupling parts
Número ETI
811778
Piezas
24
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811778
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
24 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 366356 | Bellows | Ver 366356 |
| 2 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 3 | 371372 | Damping rubber | Ver 371372 |
| 4 | 385536 | Tirar tubo soldado | Consultar este repuesto |
| 5 | 707262 | Sujeción pasador 12x48 ISO 8748-st en dibujo | Consultar este repuesto |
| 7 | 372641 | Choque amortiguador 251vb/251s/251g | Ver 372641 |
| 8 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 9 | 1540071 | Distancia buje | Consultar este repuesto |
| 10 | 625400 | Distancia buje | Consultar este repuesto |
| 11 | 622392 | Frenado placa comp.. soldado derecha | Consultar este repuesto |
| 12 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 13 | ETK0005 | Housing | Consultar este repuesto |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 16 | 649948 | Desviación palanca comp.. M10 IH=90:33.5 | Consultar este repuesto |
| 17 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 358470 | Distancia buje | Consultar este repuesto |
| 19 | 354259 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 2077050601 | Resorte cilindro comp.. | Ver 2077050601 |
| 22 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 23 | 2077710503 | Cojinete tornillo m12x100 Ø16 | Ver 2077710503 |
| 24 | 2170110608 | Tensión soporte | Consultar este repuesto |
| 25 | 2076810609 | Perno half-round | Consultar este repuesto |
