Plano técnico AL-KO · ETI 811757
AL-KO ETI 811757 – Barra de tiro k4/r4 con parking freno
¿Buscas repuestos para AL-KO ETI 811757? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Barra de tiro k4/r4 con parking freno.
Ir a la lista de piezasPlano de despiece

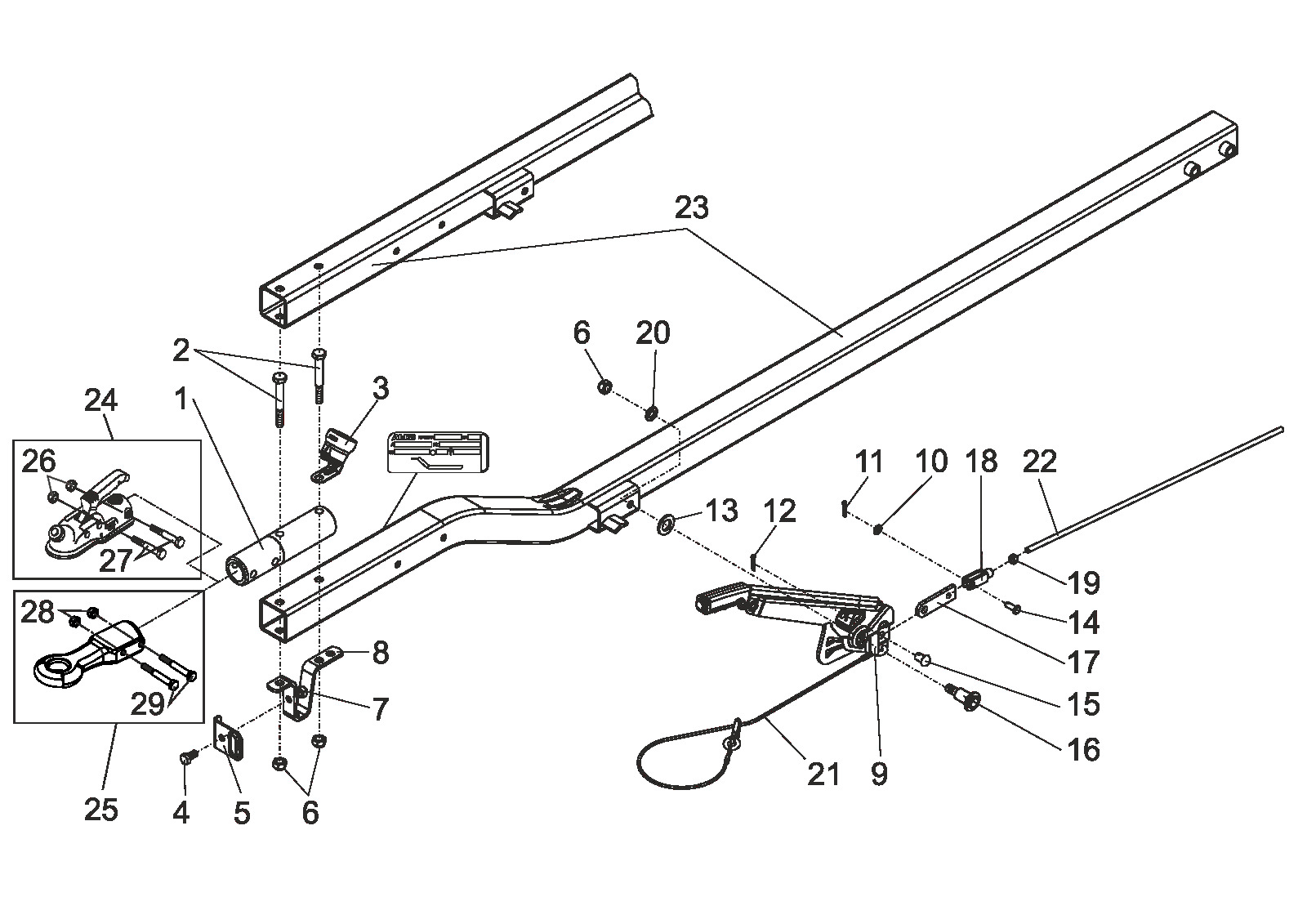

Plano técnico 811757
AL-KO ETI 811757
Datos técnicos
AL-KO | square tube | mechanical brake | R4/K4
Número ETI
811757
Piezas
37
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811757
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
37 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1366746 | Adaptador Ø50 | Consultar este repuesto |
| 2 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 3 | 2182600004 | Plug portador completo 7&13 pasador ral9017 | Ver 2182600004 |
| 4 | 705461 | Hexagonal tornillo m10x20 DIN 933 8.8 | Consultar este repuesto |
| 5 | 694830 | Cuerda guide caliente galvanized | Consultar este repuesto |
| 6 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 7 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 8 | 203037 | Strap | Consultar este repuesto |
| 9 | 1251883 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 9 | 1251885 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 10 | 705395 | Arandela a8,4 DIN 125-st | Consultar este repuesto |
| 11 | 700554 | Dividido pasador 2x25 DIN 94 | Consultar este repuesto |
| 12 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 13 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 14 | 706297 | Perno b 8 h11x22x19 DIN 1434 | Consultar este repuesto |
| 15 | 2076810609 | Perno half-round | Consultar este repuesto |
| 16 | 1653724 | Cojinete tornillo m12x54 | Consultar este repuesto |
| 17 | 583071 | Placa | Consultar este repuesto |
| 18 | 706285 | Fork cabeza 8x32 DIN 71752 | Consultar este repuesto |
| 19 | 705377 | Tuerca hexagonal m8 DIN 934-8 | Ver 705377 |
| 20 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 21 | 209534 | Breakaway cable 1600 mm longitud | Ver 209534 |
| 22 | ETK0006 | Linkage: please specify the longitud y diameter | Consultar este repuesto |
| 23 | ETK0022 | Barra de tiro | Consultar este repuesto |
| 24 | 249277 | Acoplamiento ak160 con montaje piezas | Consultar este repuesto |
| 25 | 1213350 | Barra de tiro ojo Ø40 con fijación material | Consultar este repuesto |
| 25 | 1224106 | Barra de tiro ojo england Ø30 con fijación material | Consultar este repuesto |
| 25 | 1224107 | Barra de tiro ojo england Ø40 con fijación material | Consultar este repuesto |
| 25 | 1224108 | Barra de tiro ojo italien Ø45 con fijación material | Consultar este repuesto |
| 25 | 1224109 | Barra de tiro ojo england Ø50 con fijación material | Consultar este repuesto |
| 25 | 1224110 | Barra de tiro ojo frankreich Ø68 con fijación material | Consultar este repuesto |
| 25 | 1224111 | Barra de tiro ojo nato Ø76 con fijación material | Ver 1224111 |
| 25 | 1225076 | Barra de tiro ojo sweden con fijación material diseño a | Consultar este repuesto |
| 26 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 27 | 705427 | Hexagonal tornillo m12x75 DIN 931 8.8 | Consultar este repuesto |
| 28 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 29 | 706080 | Hexagonal tornillo m12x90 DIN 931 10.9 | Consultar este repuesto |
