Plano técnico AL-KO · ETI 811752
AL-KO ETI 811752 – Inercia dispositivo V 251s ak300 top conjunto
¿Buscas repuestos para AL-KO ETI 811752? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 251s ak300 top conjunto.

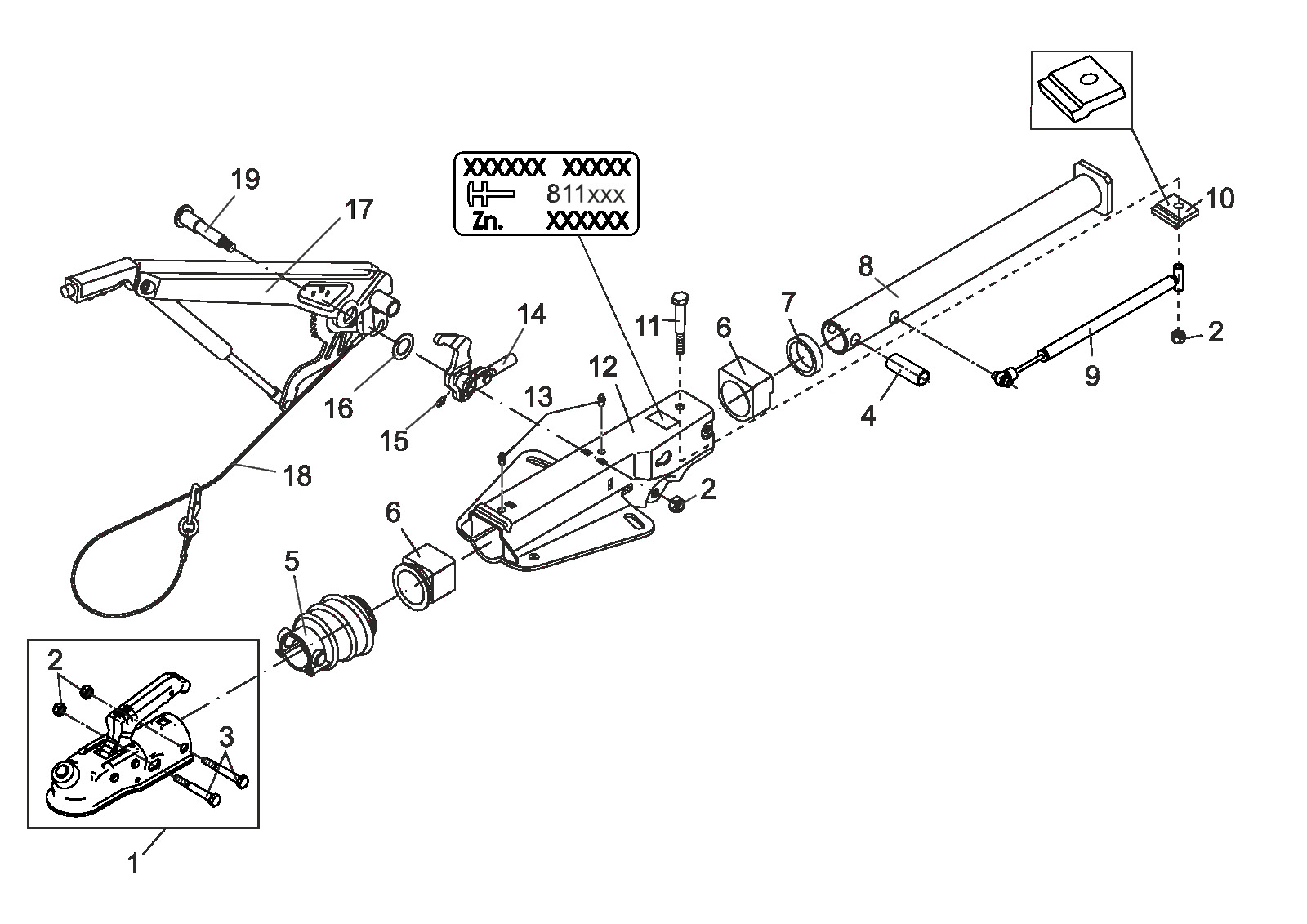

Ir a la lista de piezasPlano de despiece
Plano técnico 811752
AL-KO ETI 811752
Datos técnicos
AL-KO | V-design | 251S | with gas spring lever | ball coupling
Número ETI
811752
Piezas
19
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811752
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
19 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 246960 | Acoplamiento ak300 d50/45/40/35 con montaje piezas | Consultar este repuesto |
| 2 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 3 | 705427 | Hexagonal tornillo m12x75 DIN 931 8.8 | Consultar este repuesto |
| 4 | 647923 | Distancia buje | Consultar este repuesto |
| 5 | 366356 | Bellows | Ver 366356 |
| 6 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 7 | 371372 | Damping rubber | Ver 371372 |
| 8 | 571874 | Tirar tubo soldado 251s | Ver 571874 |
| 9 | 370589 | Choque amortiguador 251s | Ver 370589 |
| 10 | 581699 | Stop placa | Ver 581699 |
| 11 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 12 | ETK0005 | Housing | Consultar este repuesto |
| 13 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 14 | 1351878 | Desviación palanca comp.. uni IH=90:30 barra de tiro straight | Consultar este repuesto |
| 15 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 16 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 17 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 18 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 19 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
