Plano técnico AL-KO · ETI 811727
AL-KO ETI 811727 – Inercia dispositivo 2,8vb/1-c Profi mano freno palanca
¿Buscas repuestos para AL-KO ETI 811727? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo 2,8vb/1-c Profi mano freno palanca.
Ir a la lista de piezasPlano de despiece

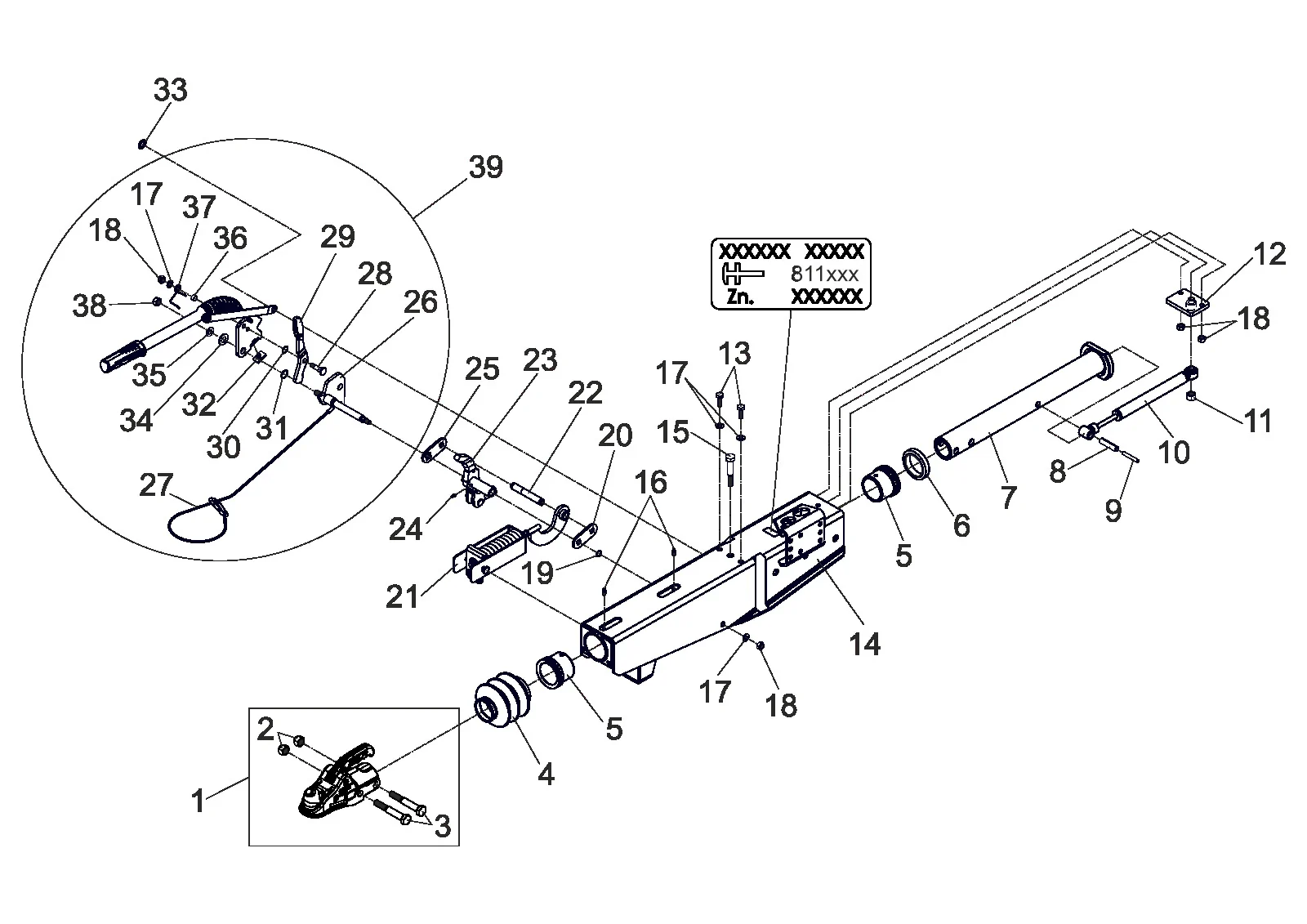

Plano técnico 811727
AL-KO ETI 811727
Datos técnicos
AL-KO | square design | 2,8VB/1-C | spring load memory | ball coupling
Número ETI
811727
Piezas
41
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811727
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
41 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1224391 | Acoplamiento cabeza ak351 con montaje piezas | Consultar este repuesto |
| 2 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 3 | 706301 | Hexagonal tornillo m16x100 DIN 931 8.8 | Consultar este repuesto |
| 4 | 21726605 | Bellows | Ver 21726605 |
| 5 | 2172660004 | Cojinete buje | Ver 2172660004 |
| 6 | 2172660003 | Damping rubber | Ver 2172660003 |
| 7 | 1351222 | Tirar tubo soldado con 3 drillings | Ver 1351222 |
| 8 | 706296 | Clic gancho 14x55 DIN 1481 | Consultar este repuesto |
| 9 | 702369 | Clic gancho 8x55 DIN 1481 | Consultar este repuesto |
| 10 | 372854 | Choque amortiguador 351vb | Ver 372854 |
| 11 | 705693 | Tuerca hexagonal m14 DIN 985-10 | Consultar este repuesto |
| 12 | 1352085 | Stop placa soldado | Consultar este repuesto |
| 13 | 705458 | Hexagonal tornillo m10x30 DIN 933 8.8 | Consultar este repuesto |
| 14 | ETK0005 | Housing | Consultar este repuesto |
| 15 | 706679 | Hexagonal tornillo m14x80 DIN 931 8.8 | Consultar este repuesto |
| 16 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 17 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 18 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 19 | 706275 | Shim anillo 12x18x0,5 DIN 988 | Consultar este repuesto |
| 20 | 693893 | Brazo izquierda | Consultar este repuesto |
| 21 | 692648 | Resorte bow comp.. | Consultar este repuesto |
| 22 | 693894 | Connecting perno | Consultar este repuesto |
| 23 | 693886 | Desviación palanca comp.. 2,8vb IH=90:32 | Consultar este repuesto |
| 23 | 694819 | Desviación palanca comp.. 2,8vb IH=90:30 | Consultar este repuesto |
| 23 | 694823 | Desviación palanca comp.. 2,8vb IH=90:35,5 | Consultar este repuesto |
| 24 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 25 | 693892 | Brazo derecha | Consultar este repuesto |
| 26 | 693880 | Placa mano freno palanca | Consultar este repuesto |
| 27 | 209385 | Breakaway cable 980 mm longitud sweden | Consultar este repuesto |
| 28 | 693075 | Cojinete tornillo M10 | Consultar este repuesto |
| 29 | 694845 | Bloqueo palanca cranked | Consultar este repuesto |
| 30 | 694561 | Arandela 0,5 mm | Consultar este repuesto |
| 31 | 352920 | Arandela 16,2x23x0,5 en dibujo | Consultar este repuesto |
| 32 | 693076 | Extremo stop rubber | Consultar este repuesto |
| 33 | 518670 | Quick fastener 12sxn26 | Consultar este repuesto |
| 34 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 35 | 700507 | Disc resorte 25x12,2x0,9 DIN 2093 | Consultar este repuesto |
| 36 | 693074 | Distancia buje | Consultar este repuesto |
| 37 | 693006 | Torsión resorte | Consultar este repuesto |
| 38 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 39 | 693881 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
