Plano técnico AL-KO · ETI 811696J
AL-KO ETI 811696J – Cabrestante Optima tipo 901 más ral5010 manivela 303mm
¿Buscas repuestos para AL-KO ETI 811696J? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Cabrestante Optima tipo 901 más ral5010 manivela 303mm.

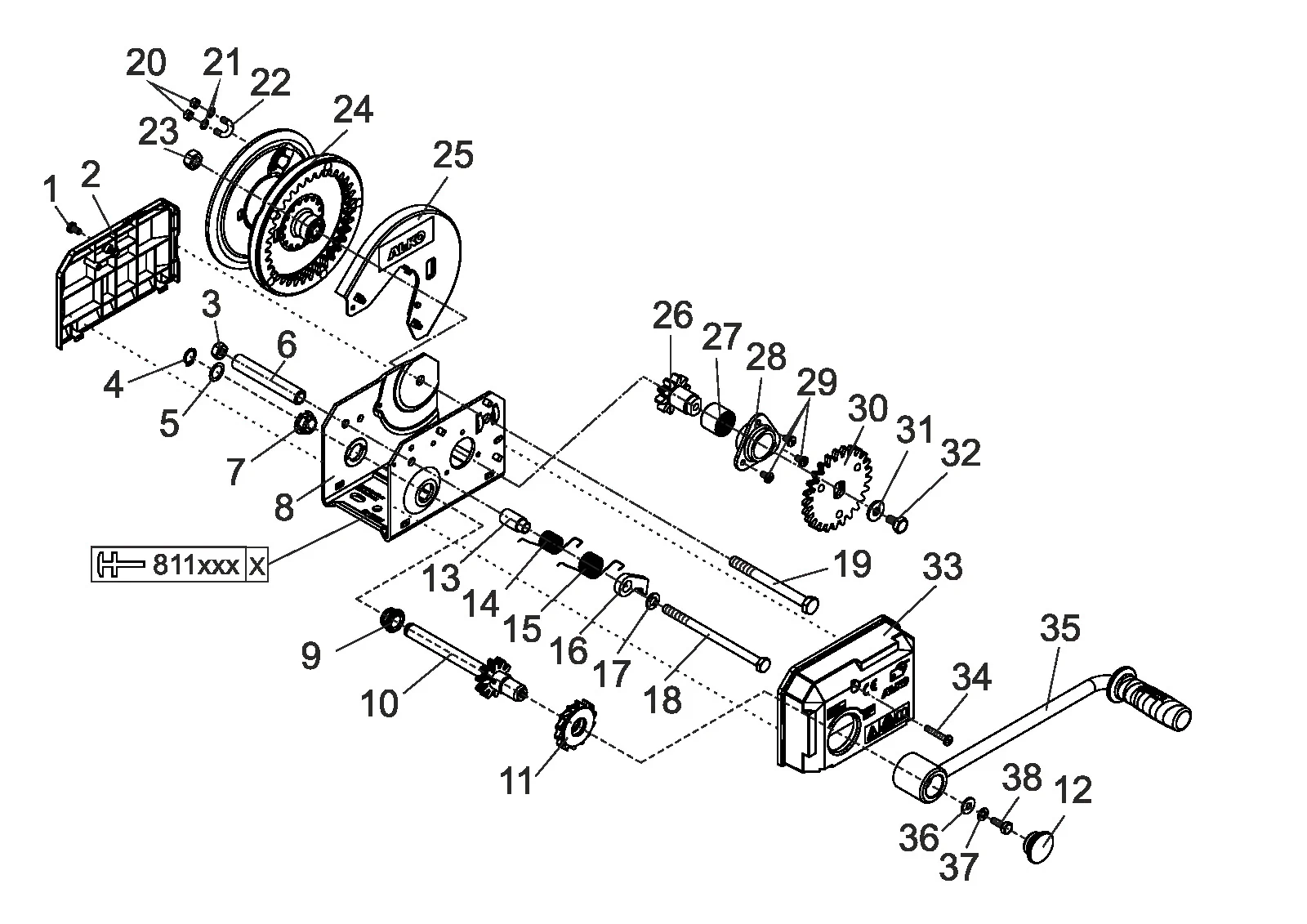

Ir a la lista de piezasPlano de despiece
Plano técnico 811696J
AL-KO ETI 811696J
Datos técnicos
AL-KO | 901
Número ETI
811696J
Piezas
38
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811696J
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
38 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 694489 | Perno duo-taptite m6x12-c | Consultar este repuesto |
| 2 | 694754 | Covere rear ral 5003 | Consultar este repuesto |
| 3 | 694490 | Self bloqueo tuerca biw M10 | Consultar este repuesto |
| 4 | 706122 | Retaining anillo 16x1 DIN 471 p3e | Consultar este repuesto |
| 5 | 352920 | Arandela 16,2x23x0,5 en dibujo | Consultar este repuesto |
| 6 | 352874 | Eje tubo | Consultar este repuesto |
| 7 | 352909 | Cojinete buje tipo 901a más | Consultar este repuesto |
| 8 | ETK0015 | No repuesto pieza | Consultar este repuesto |
| 9 | 352887 | Cojinete buje comp.. | Consultar este repuesto |
| 10 | 352883 | Transmisión eje comp.. 901 más | Ver 352883 |
| 11 | 352727 | Ratchet rueda glued | Consultar este repuesto |
| 12 | 352902 | Extremo cubierta ral 5003 | Consultar este repuesto |
| 13 | 352896 | Distancia buje | Consultar este repuesto |
| 14 | 352709 | Rotation torsión resorte Ø24 | Consultar este repuesto |
| 15 | 352710 | Rotation torsión resorte Ø19 | Consultar este repuesto |
| 16 | 352882 | Ratched brace | Consultar este repuesto |
| 17 | 706127 | Arandela a 10,5 DIN 125-st p3e | Consultar este repuesto |
| 18 | 706126 | Hexagonal tornillo m10x160 DIN 931 8.8 p3e | Consultar este repuesto |
| 19 | 352919 | Hexagonal tornillo m12x125 en dibujo | Consultar este repuesto |
| 20 | 706123 | Tuerca hexagonal m6 DIN 934-8 p3e | Consultar este repuesto |
| 21 | 706130 | Arandela a6,4 DIN 125-st p3e | Consultar este repuesto |
| 22 | 352891 | Cuerda abrazadera | Consultar este repuesto |
| 23 | 694491 | Self bloqueo tuerca biw M12 | Consultar este repuesto |
| 24 | 352870 | Cuerda tambor comp.. 901 | Consultar este repuesto |
| 25 | 694755 | Covere cuerda tambor | Consultar este repuesto |
| 26 | 352892 | Countershaft sprocket | Ver 352892 |
| 27 | 700837 | Needle rodillo cojinete 25x32x26 DIN 618 | Consultar este repuesto |
| 28 | 352879 | Cojinete housing | Consultar este repuesto |
| 29 | 694492 | Perno duo-taptite m6x10-c | Consultar este repuesto |
| 30 | 352893 | Gear rueda comp.. | Consultar este repuesto |
| 31 | 352923 | WasherØ10,5x25 | Consultar este repuesto |
| 32 | 706125 | Hexagonal tornillo m10x16 DIN 933 8.8 p3e | Consultar este repuesto |
| 33 | 694753 | Covere ral 5003 | Consultar este repuesto |
| 34 | 694488 | Perno duo-taptite m6x35-c | Consultar este repuesto |
| 35 | 694853 | Manivela comp.. tipo 901 ral 5003 | Consultar este repuesto |
| 36 | 706135 | Arandela 8,4 DIN 7349 p3e | Consultar este repuesto |
| 37 | 352924 | Resorte cerradura arandela vsk 8 | Consultar este repuesto |
| 38 | 706128 | Hexagonal tornillo m8x20 lh DIN 933 8.8 en dibujo | Ver 706128 |
| O escribe a info@masta.nl | |||
