Plano técnico AL-KO · ETI 811693

AL-KO ETI 811693 – Rueda freno 2051ab redirection 90° especial diseño

¿Buscas repuestos para AL-KO ETI 811693? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Rueda freno 2051ab redirection 90° especial diseño.

Número ETI: 811693 45 piezas
Ir a la lista de piezas

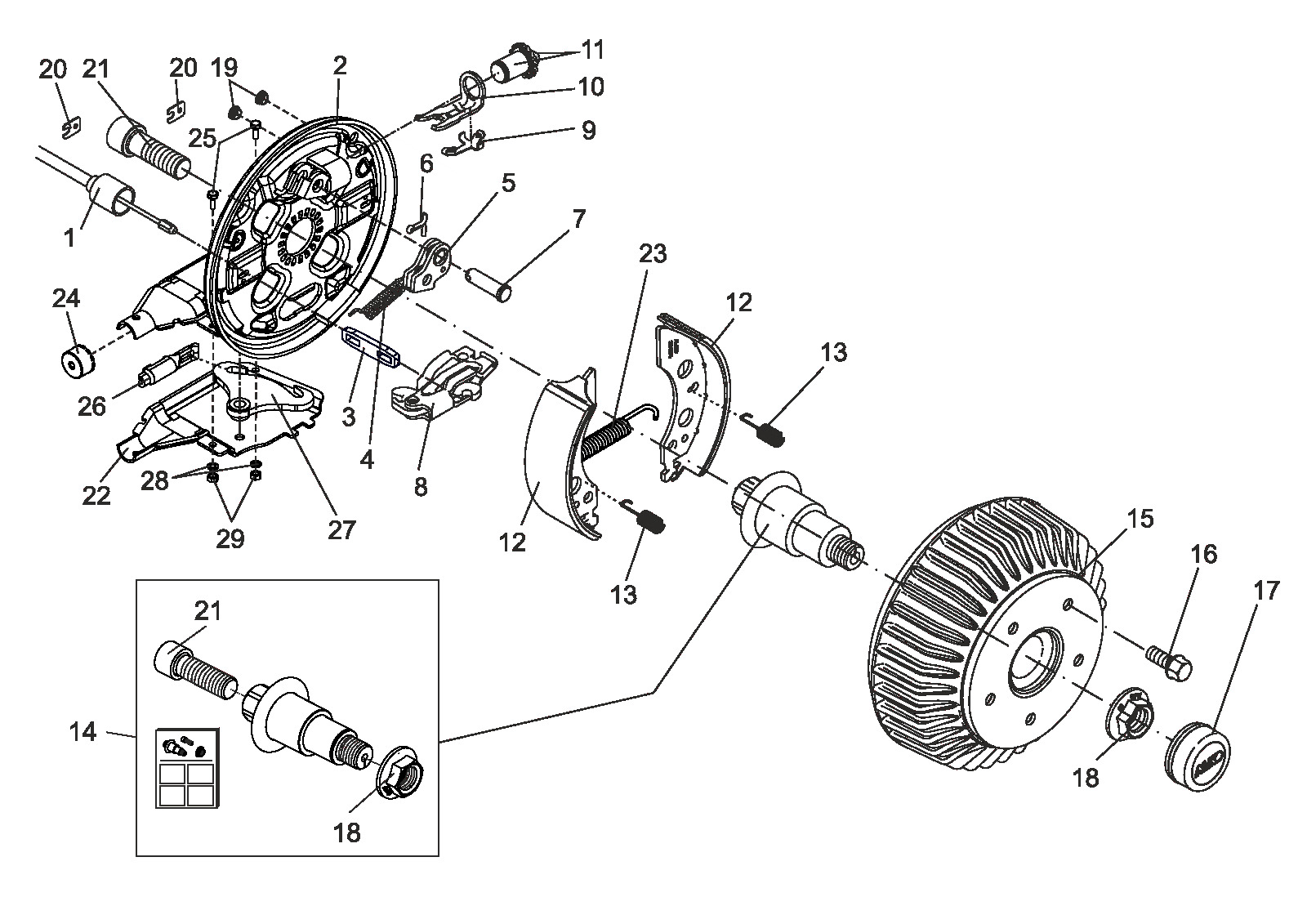

Plano de despiece

Plano técnico 811693

AL-KO ETI 811693

Datos técnicos

AL-KO | Compact | 2051Ab | 750 kg

Número ETI

811693

Piezas

45

Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.

Repuestos

Lista de piezas para ETI 811693

Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.

45 piezas

Pos. Número de artículo Descripción
1 247281 Cable Bowden cable Profi largo duración 350/546 Consultar este repuesto
1 247282 Cable Bowden cable Profi largo duración 530/726 Ver 247282→
1 247283 Cable Bowden cable Profi largo duración 770/966 Ver 247283→
1 247284 Cable Bowden cable Profi largo duración 890/1086 Ver 247284→
1 247285 Cable Bowden cable Profi largo duración 1020/1216 Ver 247285→
1 247286 Cable Bowden cable Profi largo duración 1130/1326 Ver 247286→
1 247287 Cable Bowden cable Profi largo duración 1320/1516 Ver 247287→
1 247288 Cable Bowden cable Profi largo duración 1430/1626 Ver 247288→
1 247289 Cable Bowden cable Profi largo duración 1620/1816 Ver 247289→
1 247290 Cable Bowden cable Profi largo duración 1790/1986 Ver 247290→
2 1367146 Frenado placa soldado izquierda 2051 Consultar este repuesto
2 1367147 Frenado placa soldado derecha 2051 Consultar este repuesto
3 1935303 Connecting ojo especial Consultar este repuesto
4 2187370003 Tensión resorte Ver 2187370003→
5 571386 Auto reserve palanca comp.. izquierda Ver 571386→
5 571387 Auto reserve palanca comp.. derecha Ver 571387→
6 700192 Dividido pasador 4x20 DIN 94 (en dibujo) Consultar este repuesto
7 368651 Cojinete perno Ver 368651→
8 571510 Expanding joint cerradura compl. 2051/2361 Ver 571510→
9 368405 Compound resorte Ver 368405→
10 368361 Bow pressure Ver 368361→
11 21873708 Regulation unidad rueda freno Ver 21873708→
12 1224783 Repuesto piezas juego freno zapata de freno eje rueda freno 2051 Ver 1224783→
13 2088800003 Compression resorte Consultar este repuesto
14 1732709 Repuesto piezas juego stub eje sin freno cojinete Ø39 m20 Ver 1732709→
15 578825 Freno tambor comp.. 140x5-m14x1,5 en 750 kg Ver 578825→
15 1224803 Repuesto piezas juego cojinete rueda freno (Ø72/Ø39/37) 2051 1500kg Ver 1224803→
15 1932110 Repuesto piezas juego freno tambor 2051 comp.. con cojinete; 112x5 - M12x1,5 Ver 1932110→
16 372138 Rueda perno sperical M12x1,5 x25 Consultar este repuesto
16 2081670018 Rueda perno conical 60° M12x1,5x24 Consultar este repuesto
16 2081670020 Rueda perno sperical M12x1,5 x25 Ver 2081670020→
17 581197 Sellado tapa Ø57 Ver 581197→
18 581200 Flange tuerca m24x1.5 Ver 581200→
19 373245 Plug ral6002 Ver 373245→
20 2382610002 Cubierta placa Consultar este repuesto
21 704096 Cilindro tornillo m20x60 DIN 912 en dibujo Ver 704096→
22 690822 Shell soldado izquierda comp.. Consultar este repuesto
22 690823 Shell soldado derecha comp.. Consultar este repuesto
23 1362597 Tensión resorte Consultar este repuesto
24 371389 Protective tapa Consultar este repuesto
25 706240 Hexagonal tornillo m5x12 DIN 933 8.8 Consultar este repuesto
26 604262 Connection ojo rueda freno 1637/2051/2361 Ver 604262→
27 692415 Desviación palanca Consultar este repuesto
28 706443 Resorte cerradura arandela b 5 DIN 127 Consultar este repuesto
29 705482 Tuerca hexagonal m5 DIN 934-8 Consultar este repuesto
