Plano técnico AL-KO · ETI 811686
AL-KO ETI 811686 – Barra de tiro tipo 121sr con parking freno
¿Buscas repuestos para AL-KO ETI 811686? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Barra de tiro tipo 121sr con parking freno.
Ir a la lista de piezasPlano de despiece

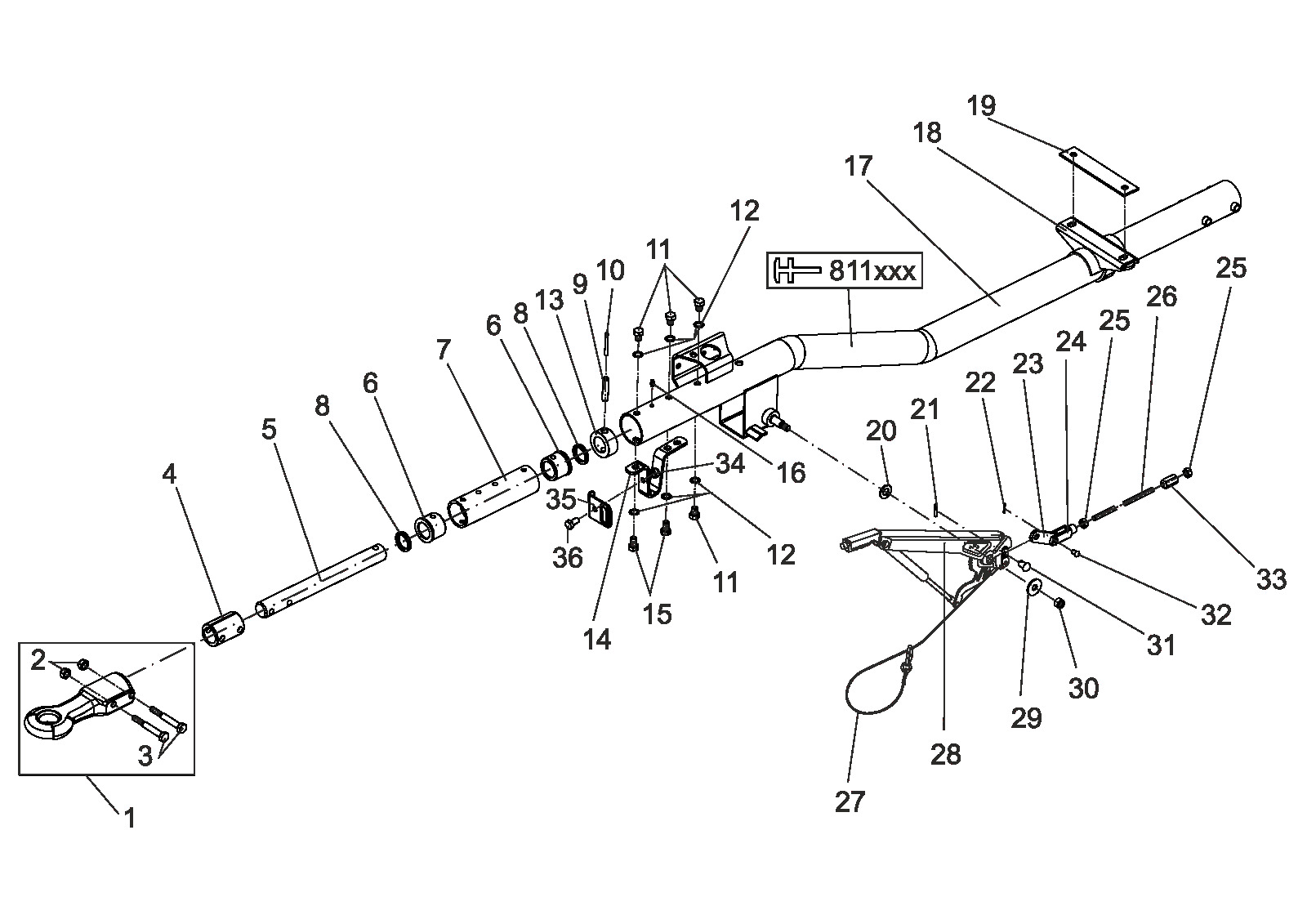

Plano técnico 811686
AL-KO ETI 811686
Datos técnicos
AL-KO | round tube | mechanical brake | 120SR/121SR
Número ETI
811686
Piezas
43
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811686
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
43 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1213350 | Barra de tiro ojo Ø40 con fijación material | Consultar este repuesto |
| 1 | 1224106 | Barra de tiro ojo england Ø30 con fijación material | Consultar este repuesto |
| 1 | 1224107 | Barra de tiro ojo england Ø40 con fijación material | Consultar este repuesto |
| 1 | 1224108 | Barra de tiro ojo italien Ø45 con fijación material | Consultar este repuesto |
| 1 | 1224109 | Barra de tiro ojo england Ø50 con fijación material | Consultar este repuesto |
| 1 | 1224110 | Barra de tiro ojo frankreich Ø68 con fijación material | Consultar este repuesto |
| 1 | 1224111 | Barra de tiro ojo nato Ø76 con fijación material | Ver 1224111 |
| 1 | 1225076 | Barra de tiro ojo sweden con fijación material diseño a | Consultar este repuesto |
| 2 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 3 | 706080 | Hexagonal tornillo m12x90 DIN 931 10.9 | Consultar este repuesto |
| 4 | 1555766 | Distancia buje Ø50x74 | Consultar este repuesto |
| 5 | 1555769 | Freno varilla 336mm | Consultar este repuesto |
| 6 | 2072400204 | Cojinete buje | Ver 2072400204 |
| 7 | 602692 | Cojinete cartridge comp.. | Consultar este repuesto |
| 8 | 2072400206 | Damping rubber | Consultar este repuesto |
| 9 | 701786 | Clic gancho 12x55 DIN 1481 | Consultar este repuesto |
| 10 | 701785 | Clic gancho 7x55 DIN 1481 | Consultar este repuesto |
| 11 | 700826 | Hexagonal tornillo m12x16 DIN 933 8.8 ZP | Consultar este repuesto |
| 12 | 701269 | Dentado cerradura arandela j 13 DIN 6797 | Consultar este repuesto |
| 13 | 359235 | Buje drilled | Consultar este repuesto |
| 14 | 217132 | Soporte soporte | Ver 217132 |
| 15 | 704122 | Hexagonal tornillo m12x20 DIN 933 a2-70 | Consultar este repuesto |
| 16 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 17 | ETK0022 | Barra de tiro | Consultar este repuesto |
| 18 | 294053 | Soporte frame tubo 70 con soporte | Consultar este repuesto |
| 19 | 1555725 | Distancia placa 200x40x4 | Consultar este repuesto |
| 20 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 21 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 22 | 706333 | Dividido pasador 3,2x25 DIN 94 | Consultar este repuesto |
| 23 | 1555933 | Fork cabeza connecting placa | Consultar este repuesto |
| 24 | 212759 | Fork cabeza g10x40 | Consultar este repuesto |
| 25 | 705378 | Tuerca hexagonal M10 DIN 934-8 | Ver 705378 |
| 26 | ETK0006 | Linkage: please specify the longitud y diameter | Consultar este repuesto |
| 27 | 209534 | Breakaway cable 1600 mm longitud | Ver 209534 |
| 28 | 1351657 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 29 | 705404 | Arandela 13 DIN 9021-st | Consultar este repuesto |
| 30 | 700123 | Tuerca hexagonal M12 DIN 985-10 | Consultar este repuesto |
| 31 | 2076810609 | Perno half-round | Consultar este repuesto |
| 32 | 706446 | Perno b10 h11x30x26 DIN 1434 | Consultar este repuesto |
| 33 | 2088890006 | Bola tuerca M10 35 mm largo | Ver 2088890006 |
| 34 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 35 | 694830 | Cuerda guide caliente galvanized | Consultar este repuesto |
| 36 | 705461 | Hexagonal tornillo m10x20 DIN 933 8.8 | Consultar este repuesto |
