Plano técnico AL-KO · ETI 811670
AL-KO ETI 811670 – Inercia dispositivo 2,8vb/1-c
¿Buscas repuestos para AL-KO ETI 811670? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo 2,8vb/1-c.
Ir a la lista de piezasPlano de despiece

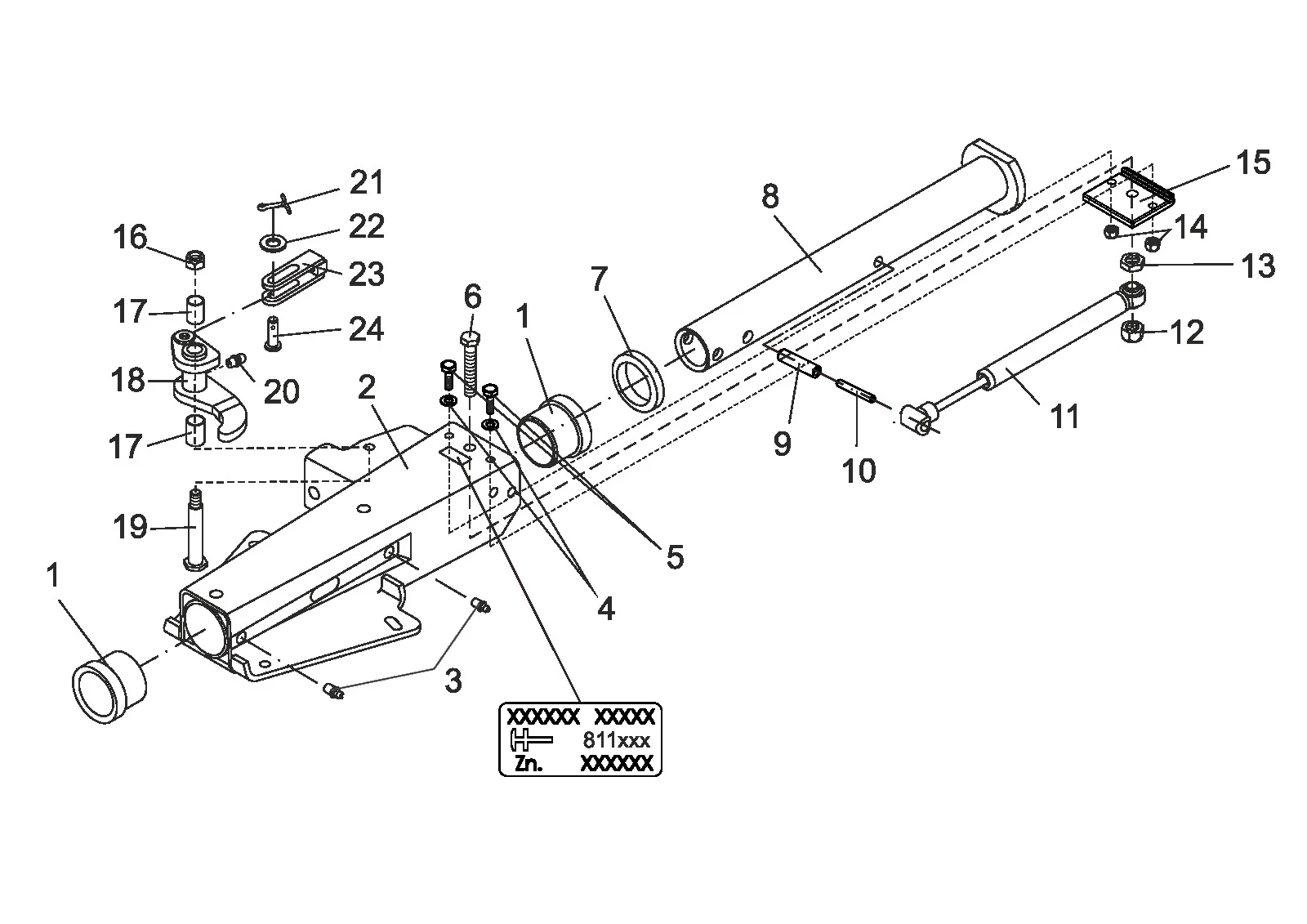

Plano técnico 811670
AL-KO ETI 811670
Datos técnicos
AL-KO | V-design | 2,8VB/1-C | without gas spring lever | without ball coupling parts
Número ETI
811670
Piezas
24
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811670
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
24 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 2172660004 | Cojinete buje | Ver 2172660004 |
| 2 | ETK0005 | Housing | Consultar este repuesto |
| 3 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 4 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 5 | 705458 | Hexagonal tornillo m10x30 DIN 933 8.8 | Consultar este repuesto |
| 6 | 706287 | Hexagonal tornillo m14x80 DIN 933 8.8 | Consultar este repuesto |
| 7 | 2172660003 | Damping rubber | Ver 2172660003 |
| 8 | 1368788 | Tirar tubo soldado 2,8vb/1 | Consultar este repuesto |
| 9 | 706296 | Clic gancho 14x55 DIN 1481 | Consultar este repuesto |
| 10 | 702369 | Clic gancho 8x55 DIN 1481 geomet | Consultar este repuesto |
| 11 | 372854 | Choque amortiguador 351vb | Ver 372854 |
| 12 | 705605 | Tuerca hexagonal m14 DIN 980-V-8 | Consultar este repuesto |
| 13 | 706290 | Tuerca hexagonal m14 DIN 439-b-04 | Consultar este repuesto |
| 14 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 15 | 21783404 | Extremo stop placa (hasta may 2007) | Consultar este repuesto |
| 16 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 17 | 704641 | Sleeve bering buje gly pg 161825 a | Consultar este repuesto |
| 18 | 1369360 | Desviación palanca comp.. | Consultar este repuesto |
| 19 | 1368791 | Cojinete tornillo | Consultar este repuesto |
| 20 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 21 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 22 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 23 | 21783407 | Fork cabeza soldado | Consultar este repuesto |
| 24 | 706522 | Perno b12 h11x40x34,5 en22341 | Consultar este repuesto |
