Plano técnico AL-KO · ETI 811663
AL-KO ETI 811663 – Inercia dispositivo 2,8vb/1-c barra de tiro rotable
¿Buscas repuestos para AL-KO ETI 811663? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo 2,8vb/1-c barra de tiro rotable.
Ir a la lista de piezasPlano de despiece

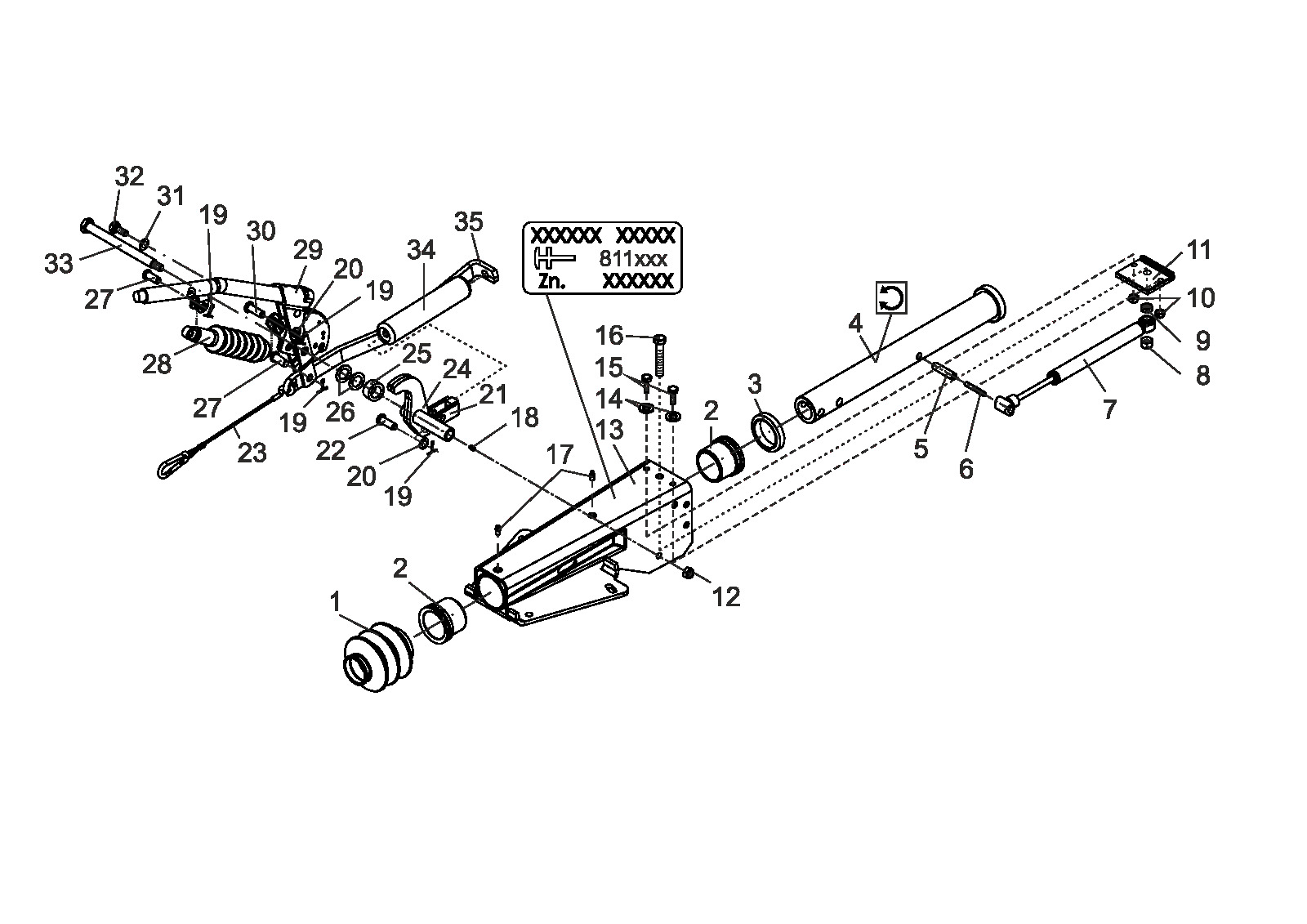

Plano técnico 811663
AL-KO ETI 811663
Datos técnicos
AL-KO | V-design | 2,8VB/1-C | with gas spring lever | without ball coupling parts
Número ETI
811663
Piezas
35
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811663
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
35 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 21726605 | Bellows | Ver 21726605 |
| 2 | 2172660004 | Cojinete buje | Ver 2172660004 |
| 3 | 2172660003 | Damping rubber | Ver 2172660003 |
| 4 | 1351242 | Tirar tubo soldado 2.8vb rotatable | Consultar este repuesto |
| 5 | 706296 | Clic gancho 14x55 DIN 1481 | Consultar este repuesto |
| 6 | 702369 | Clic gancho 8x55 DIN 1481 geomet | Consultar este repuesto |
| 7 | 372854 | Choque amortiguador 351vb | Ver 372854 |
| 8 | 705605 | Tuerca hexagonal m14 DIN 980-V-8 | Consultar este repuesto |
| 9 | 706290 | Tuerca hexagonal m14 DIN 439-b-04 | Consultar este repuesto |
| 10 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 11 | 21783404 | Extremo stop placa (hasta may 2007) | Consultar este repuesto |
| 12 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 13 | ETK0005 | Housing | Consultar este repuesto |
| 14 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 15 | 705458 | Hexagonal tornillo m10x30 DIN 933 8.8 | Consultar este repuesto |
| 16 | 706287 | Hexagonal tornillo m14x80 DIN 933 8.8 | Consultar este repuesto |
| 17 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 18 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 19 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 20 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 21 | 21783407 | Fork cabeza soldado | Consultar este repuesto |
| 22 | 706522 | Perno b12 h11x40x34,5 en22341 | Consultar este repuesto |
| 23 | 209385 | Breakaway cable 980 mm longitud sweden | Consultar este repuesto |
| 24 | 1389573 | Desviación palanca comp.. 2.8vb IH=100:35 | Consultar este repuesto |
| 25 | 353140 | Distancia buje | Consultar este repuesto |
| 26 | 2075750006 | Arandela polyamid | Consultar este repuesto |
| 27 | 358533 | Perno | Ver 358533 |
| 28 | 603896 | Gas resorte gf14/7-676709/13-2000 | Ver 603896 |
| 29 | 220297 | Mano freno palanca completo | Ver 220297 |
| 30 | 706317 | Perno b12 h11x35x29,5 en22341 | Consultar este repuesto |
| 31 | 705485 | Resorte cerradura arandela b12 DIN 127 | Consultar este repuesto |
| 32 | 705456 | Hexagonal screwm12x25 DIN 933 8.8 | Consultar este repuesto |
| 33 | 21783406 | Cojinete perno | Ver 21783406 |
| 34 | 21783408 | Resorte cilindro comp.. | Ver 21783408 |
| 35 | 353137 | Tensión soporte welde caliente sumergido | Consultar este repuesto |
