Plano técnico AL-KO · ETI 811621
AL-KO ETI 811621 – Inercia dispositivo 2,8vb hydraulic cilindro
¿Buscas repuestos para AL-KO ETI 811621? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo 2,8vb hydraulic cilindro.
Ir a la lista de piezasPlano de despiece

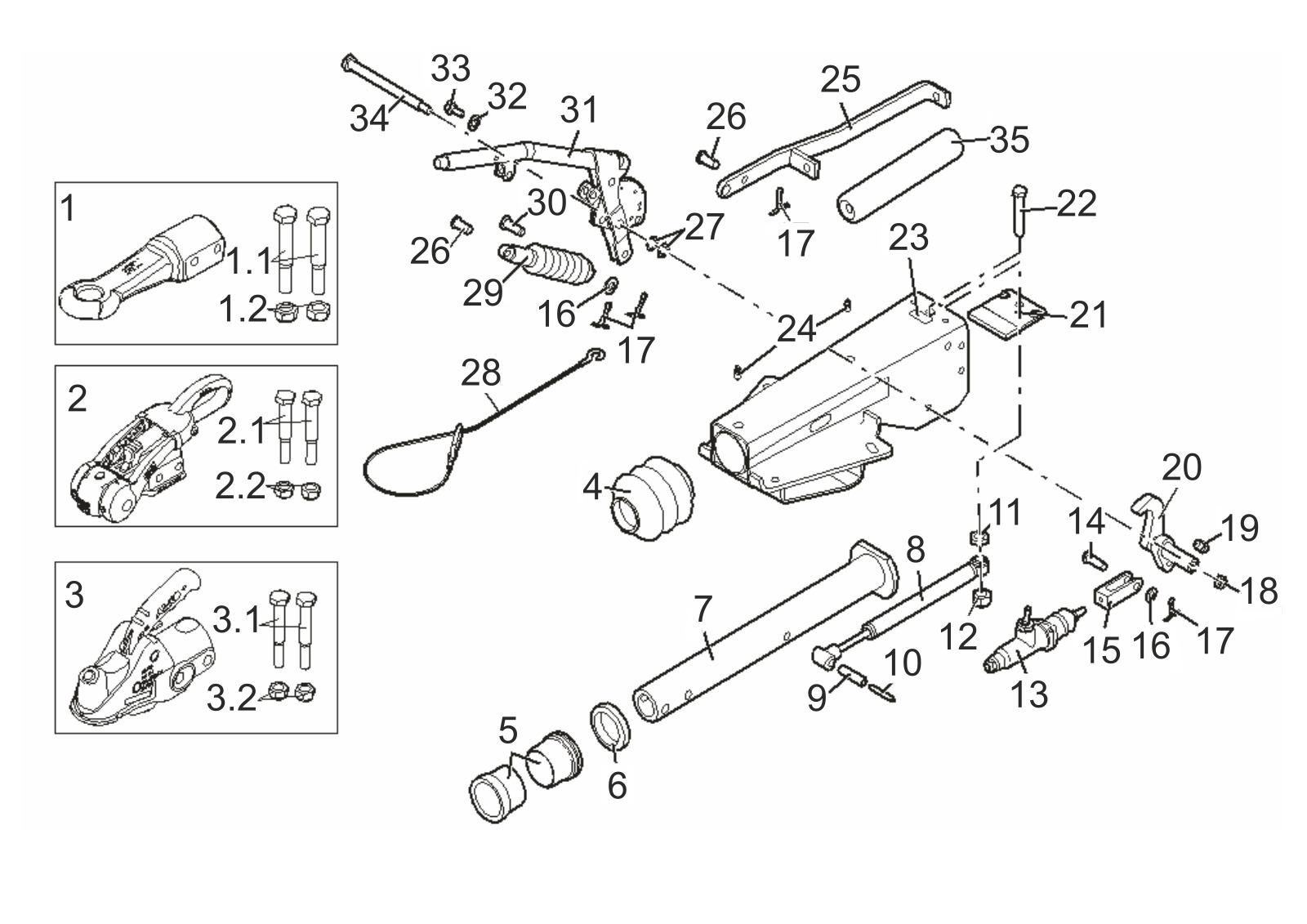

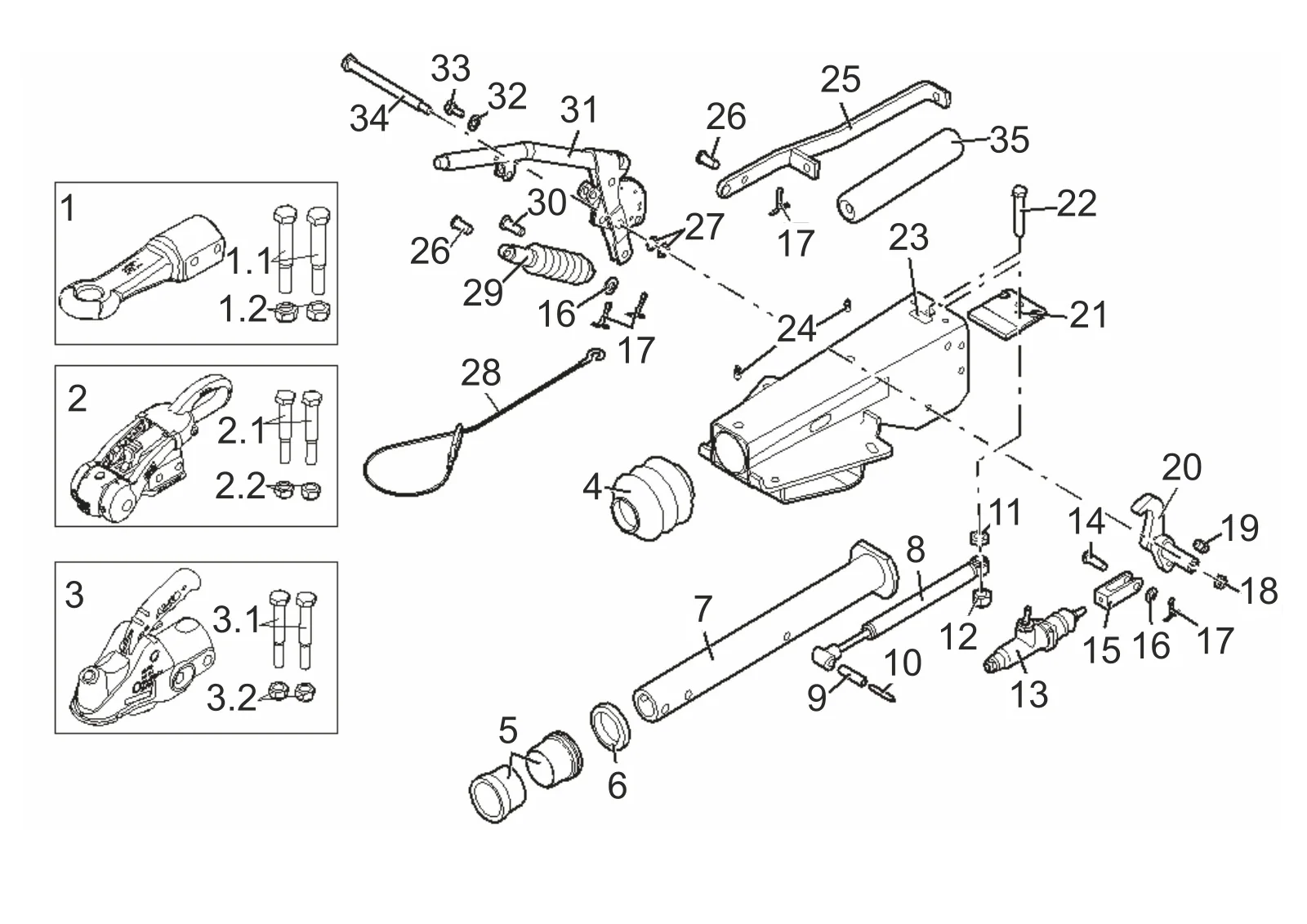

Plano técnico 811621
AL-KO ETI 811621
Datos técnicos
AL-KO | V-design | 2,8VB/1-C | with gas spring lever | ball coupling and drawbar eye
Número ETI
811621
Piezas
47
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811621
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
47 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1224112 | Barra de tiro ojo england Ø30 con fijación material | Consultar este repuesto |
| 1 | 1224113 | Barra de tiro ojo england Ø40 con fijación material | Consultar este repuesto |
| 1 | 1224114 | Barra de tiro ojo Ø40 con fijación material | Ver 1224114 |
| 1 | 1224115 | Barra de tiro ojo italien Ø45 con fijación material | Consultar este repuesto |
| 1 | 1224116 | Barra de tiro ojo england Ø50 con fijación material | Consultar este repuesto |
| 1 | 1224117 | Barra de tiro ojo frankreich Ø68 con fijación material | Consultar este repuesto |
| 1 | 1224118 | Barra de tiro ojo nato Ø76 con fijación material | Consultar este repuesto |
| 1.1 | 706304 | Hexagonal tornillo m16x110 DIN 931 8.8 | Consultar este repuesto |
| 1.2 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 2 | 1224571 | Aks3504 empaquetado ga3500 | Consultar este repuesto |
| 2.1 | 706301 | Hexagonal tornillo m16x100 DIN 931 8.8 | Consultar este repuesto |
| 2.2 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 3 | 1223716 | Acoplamiento ak351 Ø60 con montaje piezas+softdock | Consultar este repuesto |
| 3.1 | 706301 | Hexagonal tornillo m16x100 DIN 931 8.8 | Consultar este repuesto |
| 3.2 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 4 | 21726605 | Bellows | Ver 21726605 |
| 5 | 2172660004 | Cojinete buje | Ver 2172660004 |
| 6 | 2172660003 | Damping rubber | Ver 2172660003 |
| 7 | 1351222 | Tirar tubo soldado con 3 drillings | Ver 1351222 |
| 8 | 372854 | Choque amortiguador 351vb | Ver 372854 |
| 9 | 706296 | Clic gancho 14x55 DIN 1481 | Consultar este repuesto |
| 10 | 702369 | Clic gancho 8x55 DIN 1481 geomet | Consultar este repuesto |
| 11 | 705605 | Tuerca hexagonal m14 DIN 980-V-8 | Consultar este repuesto |
| 12 | 706290 | Tuerca hexagonal m14 DIN 439-b-04 | Consultar este repuesto |
| 13 | 1311411 | Hydraulic cilindro | Ver 1311411 |
| 14 | 706522 | Perno b12 h11x40x34,5 en22341 | Consultar este repuesto |
| 15 | 647188 | Fork cabeza soldado | Consultar este repuesto |
| 16 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 17 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 18 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 19 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 20 | 648510 | Desviación palanca comp.. IH=88:32 | Consultar este repuesto |
| 21 | 1350372 | Extremo stop soldado | Consultar este repuesto |
| 22 | 706287 | Hexagonal tornillo m14x80 DIN 933 8.8 | Consultar este repuesto |
| 23 | ETK0005 | Housing | Consultar este repuesto |
| 24 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 25 | 648509 | Tensión soporte welde caliente sumergido | Consultar este repuesto |
| 26 | 358533 | Perno | Ver 358533 |
| 27 | 2075750006 | Arandela polyamid | Consultar este repuesto |
| 28 | 209385 | Breakaway cable 980 mm longitud sweden | Consultar este repuesto |
| 29 | 603896 | Gas resorte gf14/7-676709/13-2000 | Ver 603896 |
| 30 | 706317 | Perno b12 h11x35x29,5 en22341 | Consultar este repuesto |
| 31 | 220989 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 32 | 705485 | Resorte cerradura arandela b12 DIN 127 | Consultar este repuesto |
| 33 | 705456 | Hexagonal screwm12x25 DIN 933 8.8 | Consultar este repuesto |
| 34 | 21783406 | Cojinete perno | Ver 21783406 |
| 35 | 21783408 | Resorte cilindro comp.. | Ver 21783408 |
