Plano técnico AL-KO · ETI 811619
AL-KO ETI 811619 – Inercia dispositivo 251s 360° rotable
¿Buscas repuestos para AL-KO ETI 811619? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo 251s 360° rotable.
Ir a la lista de piezasPlano de despiece

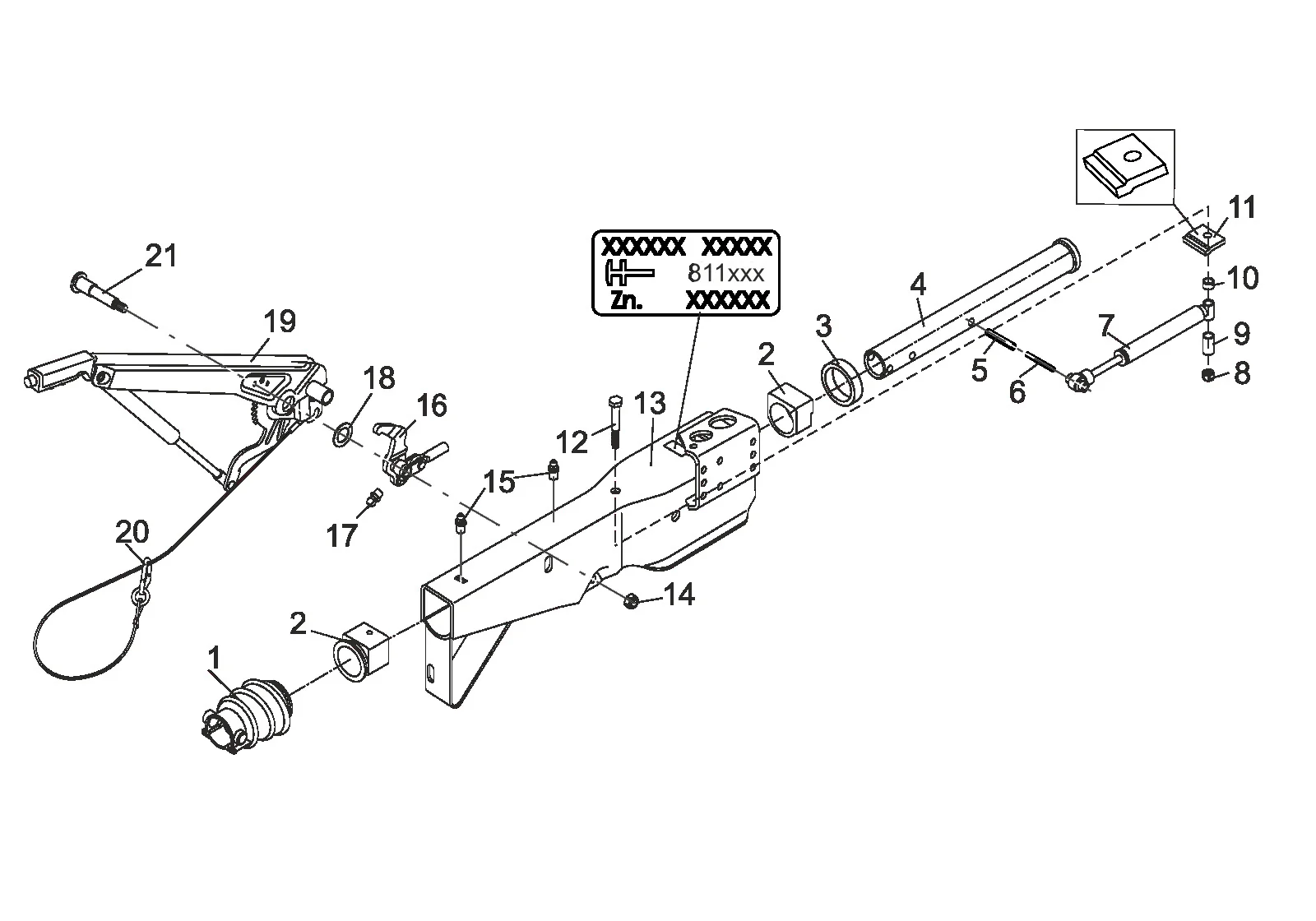

Plano técnico 811619
AL-KO ETI 811619
Datos técnicos
AL-KO | square design | 251S | with gas spring lever | without ball coupling parts
Número ETI
811619
Piezas
21
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811619
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
21 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 366356 | Bellows | Ver 366356 |
| 2 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 3 | 371372 | Damping rubber | Ver 371372 |
| 4 | 647361 | Tirar tubo soldado | Consultar este repuesto |
| 5 | 704408 | Clic gancho 12x48 nach zeichnung | Consultar este repuesto |
| 6 | 704407 | Clic gancho 7x48 nach zeichnung | Consultar este repuesto |
| 7 | 372641 | Choque amortiguador 251vb/251s/251g | Ver 372641 |
| 8 | 706438 | Self bloqueo tuerca biw m16 | Consultar este repuesto |
| 9 | 1540071 | Distancia buje | Consultar este repuesto |
| 10 | 625400 | Distancia buje | Consultar este repuesto |
| 11 | 625392 | Stop placa | Consultar este repuesto |
| 12 | 706343 | Hexagonal tornillo m16x120 DIN 931 8.8 | Consultar este repuesto |
| 13 | ETK0005 | Housing | Consultar este repuesto |
| 14 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 15 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 16 | 1351107 | Desviación palanca comp.. M10 IH=105:39 | Consultar este repuesto |
| 17 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 19 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
