Plano técnico AL-KO · ETI 811613
AL-KO ETI 811613 – Inercia dispositivo V 2,8vb/1-c
¿Buscas repuestos para AL-KO ETI 811613? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 2,8vb/1-c.
Ir a la lista de piezasPlano de despiece

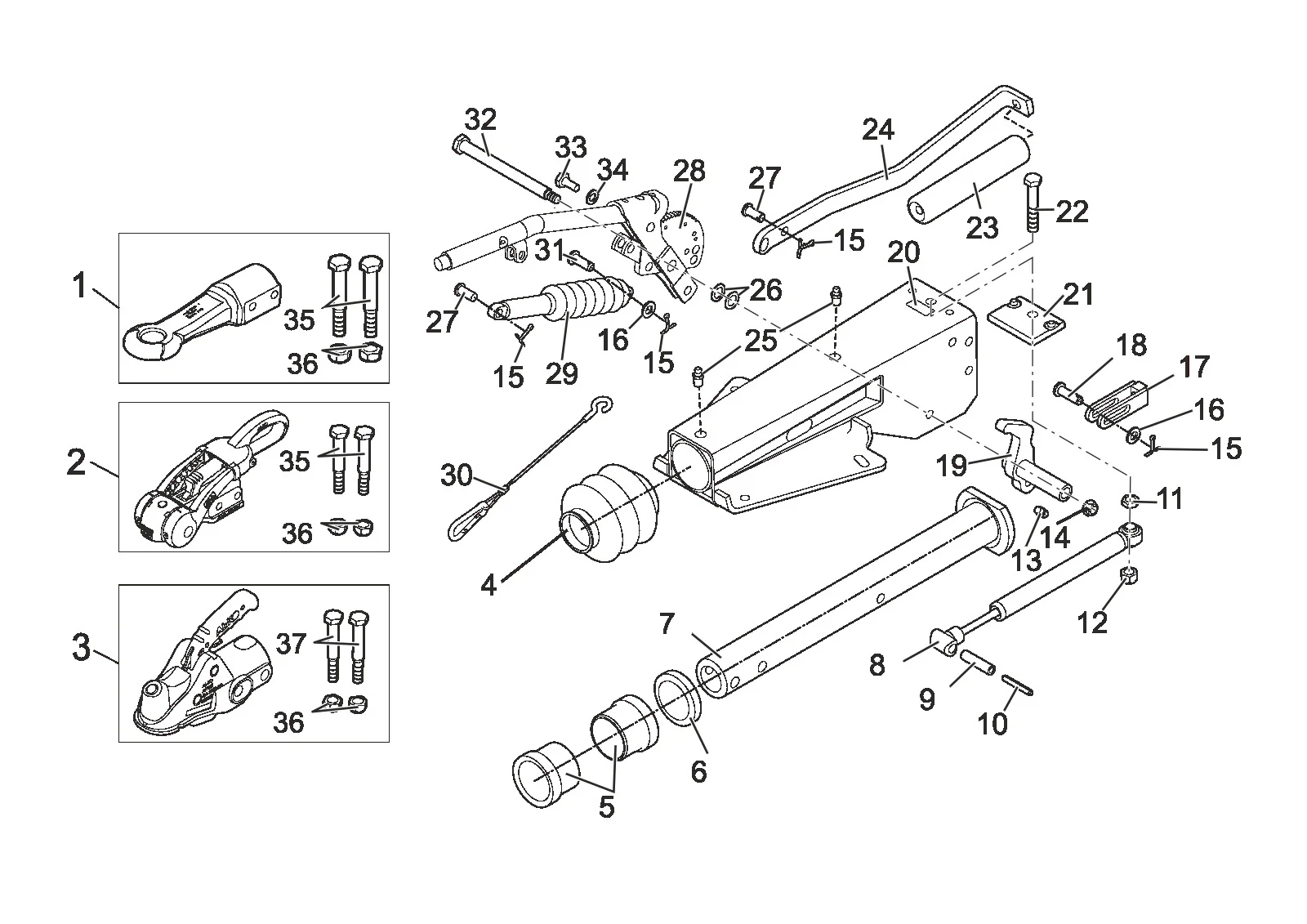

Plano técnico 811613
AL-KO ETI 811613
Datos técnicos
AL-KO | V-design | 2,8VB/1-C | with gas spring lever | ball coupling
Número ETI
811613
Piezas
43
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811613
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
43 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1224112 | Barra de tiro ojo england Ø30 con fijación material | Consultar este repuesto |
| 1 | 1224113 | Barra de tiro ojo england Ø40 con fijación material | Consultar este repuesto |
| 1 | 1224114 | Barra de tiro ojo Ø40 con fijación material | Ver 1224114 |
| 1 | 1224115 | Barra de tiro ojo italien Ø45 con fijación material | Consultar este repuesto |
| 1 | 1224116 | Barra de tiro ojo england Ø50 con fijación material | Consultar este repuesto |
| 1 | 1224117 | Barra de tiro ojo frankreich Ø68 con fijación material | Consultar este repuesto |
| 1 | 1224118 | Barra de tiro ojo nato Ø76 con fijación material | Consultar este repuesto |
| 2 | 1224571 | Aks3504 empaquetado ga3500 | Consultar este repuesto |
| 3 | 1223716 | Acoplamiento ak351 Ø60 con montaje piezas+softdock | Consultar este repuesto |
| 4 | 21726605 | Bellows | Ver 21726605 |
| 5 | 2172660004 | Cojinete buje | Ver 2172660004 |
| 6 | 2172660003 | Damping rubber | Ver 2172660003 |
| 7 | 1351222 | Tirar tubo soldado con 3 drillings | Ver 1351222 |
| 8 | 372854 | Choque amortiguador 351vb | Ver 372854 |
| 9 | 706296 | Clic gancho 14x55 DIN 1481 | Consultar este repuesto |
| 10 | 702369 | Clic gancho 8x55 DIN 1481 geomet | Consultar este repuesto |
| 11 | 706290 | Tuerca hexagonal m14 DIN 439-b-04 | Consultar este repuesto |
| 12 | 705605 | Tuerca hexagonal m14 DIN 980-V-8 | Consultar este repuesto |
| 13 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 14 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 15 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 16 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 17 | 21783407 | Fork cabeza soldado | Consultar este repuesto |
| 18 | 706522 | Perno b12 h11x40x34,5 en22341 | Consultar este repuesto |
| 19 | 354264 | Desviación palanca comp.. IH=90:32 | Ver 354264 |
| 20 | ETK0005 | Housing | Consultar este repuesto |
| 21 | 647966 | Extremo stop placa (from june 2007) | Consultar este repuesto |
| 22 | 706287 | Hexagonal tornillo m14x80 DIN 933 8.8 | Consultar este repuesto |
| 23 | 21783408 | Resorte cilindro comp.. | Ver 21783408 |
| 24 | 353137 | Tensión soporte welde caliente sumergido | Consultar este repuesto |
| 25 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 26 | 2075750006 | Arandela polyamid | Consultar este repuesto |
| 27 | 358533 | Perno | Ver 358533 |
| 28 | 220297 | Mano freno palanca completo | Ver 220297 |
| 29 | 603896 | Gas resorte gf14/7-676709/13-2000 | Ver 603896 |
| 30 | 209385 | Breakaway cable 980 mm longitud sweden | Consultar este repuesto |
| 31 | 706317 | Perno b12 h11x35x29,5 en22341 | Consultar este repuesto |
| 32 | 21783406 | Cojinete perno | Ver 21783406 |
| 33 | 705456 | Hexagonal screwm12x25 DIN 933 8.8 | Consultar este repuesto |
| 34 | 705485 | Resorte cerradura arandela b12 DIN 127 | Consultar este repuesto |
| 35 | 706304 | Hexagonal tornillo m16x110 DIN 931 8.8 | Consultar este repuesto |
| 36 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 37 | 706301 | Hexagonal tornillo m16x100 DIN 931 8.8 | Consultar este repuesto |
