Plano técnico AL-KO · ETI 811610
AL-KO ETI 811610 – Inercia dispositivo euro 150v 2. generation
¿Buscas repuestos para AL-KO ETI 811610? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo euro 150v 2. generation.

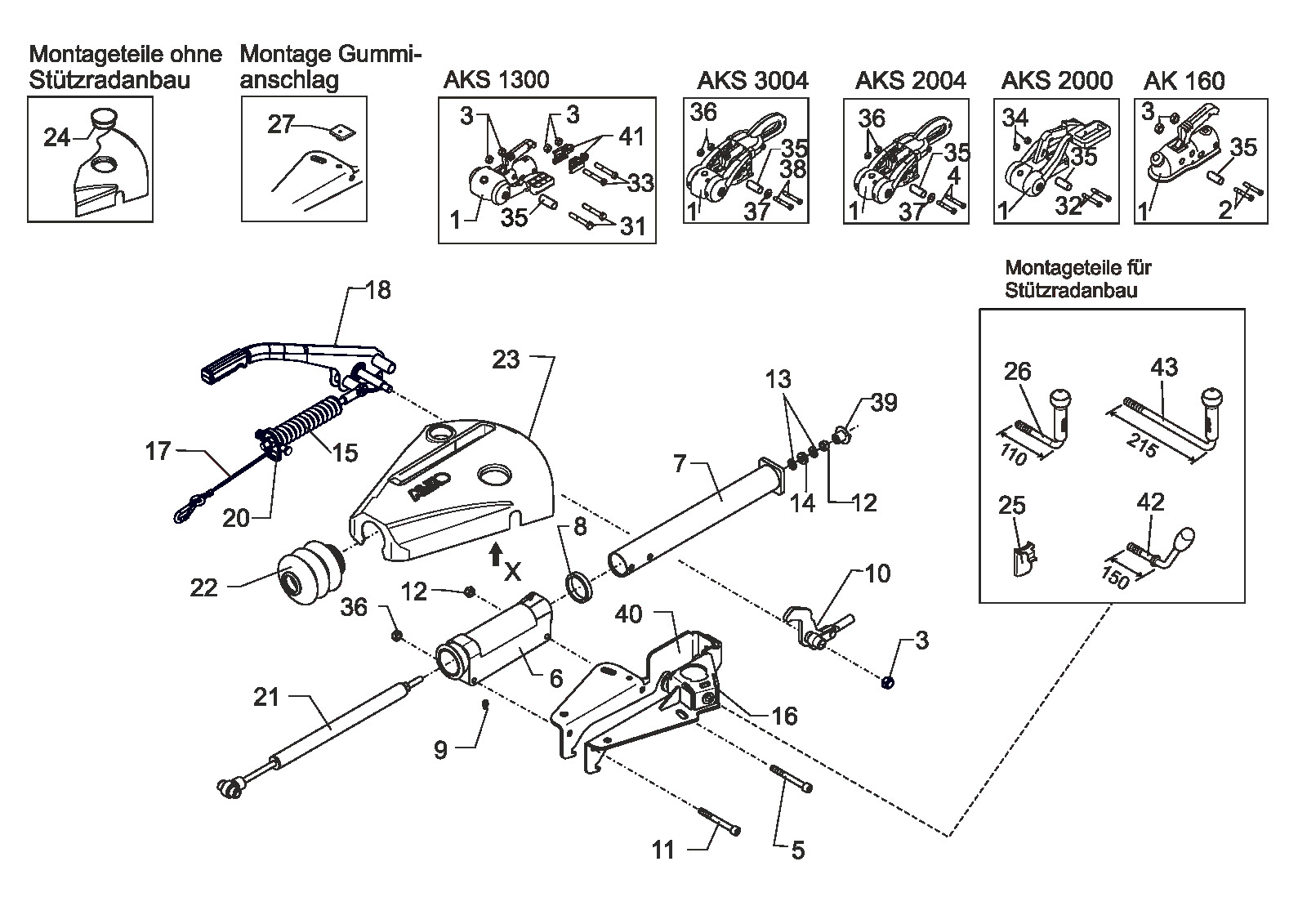

Ir a la lista de piezasPlano de despiece
Plano técnico 811610
AL-KO ETI 811610
Datos técnicos
AL-KO | EURO-design | 150V | ball coupling and AKS
Número ETI
811610
Piezas
41
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811610
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
41 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0001 | Bola acoplamiento | Consultar este repuesto |
| 2 | 705418 | Hexagonal tornillo m12x70 DIN 931 8.8 | Consultar este repuesto |
| 3 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 4 | 706481 | Cilindro tornillo m12x75 DIN 7984 8.8 | Ver 706481 |
| 6 | 1351210 | Cojinete cartridge M10-M12 montado | Ver 1351210 |
| 7 | 643095 | Tirar tubo soldado | Ver 643095 |
| 8 | 371372 | Damping rubber | Ver 371372 |
| 9 | 700204 | Conical grease nipple as 8x1 DIN 71412 | Ver 700204 |
| 10 | 646417 | Desviación palanca comp.. IH=90:27 | Consultar este repuesto |
| 10 | 690007 | Desviación palanca comp.. IH=90:30 | Consultar este repuesto |
| 11 | 705442 | Hexagonal tornillo m12x85 DIN 931 8.8 | Ver 705442 |
| 12 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 13 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 14 | 643098 | Hard rubber arandela | Ver 643098 |
| 15 | 648750 | Cilindro comp.. montado inercia dispositivo 200v | Ver 648750 |
| 16 | 1351209 | Soporte izquierda soldado od130/150/200v | Ver 1351209 |
| 17 | 1732798 | Breakaway cable 920 mm longitud carabiner anillo | Consultar este repuesto |
| 18 | 648474 | Mano freno palanca incl.. freno away cable 150v | Consultar este repuesto |
| 20 | 705379 | Tuerca hexagonal M12 DIN 934-8 | Consultar este repuesto |
| 21 | 690389 | Choque amortiguador 150v con buje 41,5 | Ver 690389 |
| 22 | 366356 | Bellows | Ver 366356 |
| 22 | 607133 | Bellows seguridad-empaquetado | Ver 607133 |
| 23 | ETK0023 | Separador lado brazo soldado | Consultar este repuesto |
| 24 | 1312564 | Sello plug | Consultar este repuesto |
| 25 | 690182 | Pressure pad | Ver 690182 |
| 26 | 646423 | Abrazadera manija comp.. M12 | Ver 646423 |
| 27 | 690003 | Extremo stop rubber | Ver 690003 |
| 31 | 705427 | Hexagonal tornillo m12x75 DIN 931 8.8 | Consultar este repuesto |
| 32 | 706358 | Hexagonal tornillo m12x80 DIN 931 10.9 | Consultar este repuesto |
| 33 | 706305 | Cilindro tornillo m12x80 DIN 7984 8.8 | Consultar este repuesto |
| 34 | 705521 | Tuerca hexagonal M12 DIN 980-V-10 ZP | Consultar este repuesto |
| 35 | 647925 | Distancia buje | Consultar este repuesto |
| 36 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 37 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 38 | 692034 | Perno m12x78 en dibujo | Ver 692034 |
| 39 | 690393 | Wing tuerca plastic M10 | Ver 690393 |
| 40 | 1540139 | Soporte derecha od150v | Consultar este repuesto |
| 41 | 605162 | Placa izquierda | Consultar este repuesto |
| 41 | 605163 | Placa derecha | Consultar este repuesto |
| 42 | 610561 | Jockey rueda abrazadera manija - largo | Ver 610561 |
| 43 | 1362330 | Abrazadera manija comp.. | Ver 1362330 |
