Plano técnico AL-KO · ETI 811604
AL-KO ETI 811604 – Eje abatible bra1600/2051 SA/ta 90°
¿Buscas repuestos para AL-KO ETI 811604? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Eje abatible bra1600/2051 SA/ta 90°.
Ir a la lista de piezasPlano de despiece

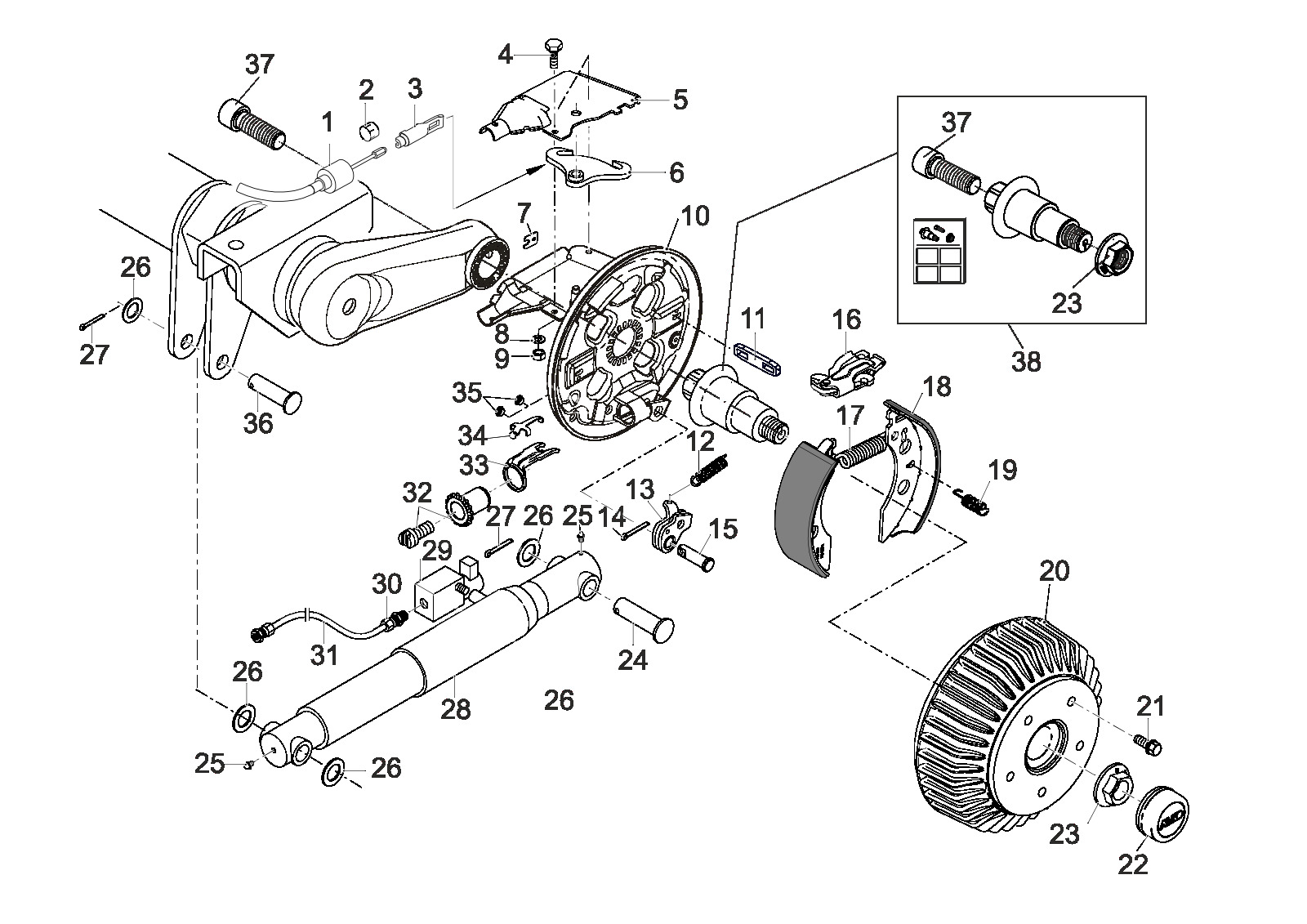

Plano técnico 811604
AL-KO ETI 811604
Datos técnicos
AL-KO | Rubber suspension braked | Lowerable | Axle tube rotatably mounted | BRA1600
Número ETI
811604
Piezas
53
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811604
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
53 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 247284 | Cable Bowden cable Profi largo duración 890/1086 | Ver 247284 |
| 1 | 247285 | Cable Bowden cable Profi largo duración 1020/1216 | Ver 247285 |
| 1 | 247286 | Cable Bowden cable Profi largo duración 1130/1326 | Ver 247286 |
| 1 | 247287 | Cable Bowden cable Profi largo duración 1320/1516 | Ver 247287 |
| 1 | 247288 | Cable Bowden cable Profi largo duración 1430/1626 | Ver 247288 |
| 1 | 247289 | Cable Bowden cable Profi largo duración 1620/1816 | Ver 247289 |
| 1 | 247290 | Cable Bowden cable Profi largo duración 1790/1986 | Ver 247290 |
| 2 | 371389 | Protective tapa | Consultar este repuesto |
| 3 | 604262 | Connection ojo rueda freno 1637/2051/2361 | Ver 604262 |
| 4 | 706240 | Hexagonal tornillo m5x12 DIN 933 8.8 | Consultar este repuesto |
| 5 | 690822 | Shell soldado izquierda comp.. | Consultar este repuesto |
| 5 | 690823 | Shell soldado derecha comp.. | Consultar este repuesto |
| 6 | 692415 | Desviación palanca | Consultar este repuesto |
| 7 | 2382610002 | Cubierta placa | Consultar este repuesto |
| 8 | 706443 | Resorte cerradura arandela b 5 DIN 127 | Consultar este repuesto |
| 9 | 705482 | Tuerca hexagonal m5 DIN 934-8 | Consultar este repuesto |
| 10 | 1366845 | Frenado placa soldado izquierda 2051 | Consultar este repuesto |
| 10 | 1366846 | Frenado placa soldado derecha 2051 | Consultar este repuesto |
| 11 | 1935303 | Connecting ojo especial | Consultar este repuesto |
| 12 | 2187370003 | Tensión resorte | Ver 2187370003 |
| 13 | 571386 | Auto reserve palanca comp.. izquierda | Consultar este repuesto |
| 13 | 571387 | Auto reserve palanca comp.. derecha | Consultar este repuesto |
| 14 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 15 | 368651 | Cojinete perno | Consultar este repuesto |
| 16 | 571510 | Expanding joint cerradura compl. 2051/2361 | Ver 571510 |
| 17 | 1362597 | Tensión resorte | Consultar este repuesto |
| 18 | 1224783 | Repuesto piezas juego freno zapata de freno eje rueda freno 2051 | Ver 1224783 |
| 19 | 2088800003 | Compression resorte | Consultar este repuesto |
| 20 | 1932110 | Repuesto piezas juego freno tambor 2051 comp.. con cojinete; 112x5 - M12x1,5 | Ver 1932110 |
| 20 | 1224803 | Repuesto piezas juego cojinete rueda freno (Ø72/Ø39/37) 2051 1500kg | Ver 1224803 |
| 21 | 2081670018 | Rueda perno conical 60° M12x1,5x24 | Consultar este repuesto |
| 21 | 2081670020 | Rueda perno sperical M12x1,5 x25 | Ver 2081670020 |
| 22 | 581197 | Sellado tapa Ø57 | Ver 581197 |
| 23 | 581200 | Flange tuerca m24x1.5 | Ver 581200 |
| 24 | 1310454 | Perno Ø35/Ø24,8mm; overall longitud = 99mm; geomet 321a | Consultar este repuesto |
| 24 | 1367509 | Perno Ø35/Ø24,8mm; overall longitud = 118mm; geomet 321a | Consultar este repuesto |
| 25 | 700204 | Conical grease nipple as 8x1 DIN 71412 | Ver 700204 |
| 26 | 701167 | Arandela pa 28x40x2,0 DIN 988 | Consultar este repuesto |
| 27 | 706330 | Dividido pasador 5x45 DIN 94 | Consultar este repuesto |
| 28 | 1337450 | Hydraulic cilindro Ø60x290 | Consultar este repuesto |
| 28 | 1367329 | Hydraulic cilindro Ø50x160 | Consultar este repuesto |
| 28 | 1655807 | Sello juego para cilindro 1337450 | Consultar este repuesto |
| 28 | 1655809 | Sello juego para cylinderr 1367329 | Consultar este repuesto |
| 29 | ETK0018 | Not included in the scope of delivery of al-ko | Consultar este repuesto |
| 30 | ETK0018 | Not included in the scope of delivery of al-ko | Consultar este repuesto |
| 31 | ETK0018 | Not included in the scope of delivery of al-ko | Consultar este repuesto |
| 32 | 21873708 | Regulation unidad rueda freno | Ver 21873708 |
| 33 | 368361 | Bow pressure | Ver 368361 |
| 34 | 368405 | Compound resorte | Ver 368405 |
| 35 | 373245 | Plug ral6002 | Ver 373245 |
| 36 | 1310454 | Perno Ø35/Ø24,8mm; overall longitud = 99mm; geomet 321a | Consultar este repuesto |
| 37 | 704096 | Cilindro tornillo m20x60 DIN 912 en dibujo | Ver 704096 |
| 38 | 1732710 | Repuesto piezas juego stub eje sin freno cojinete Ø39 m20 | Ver 1732710 |
