Plano técnico AL-KO · ETI 811593
AL-KO ETI 811593 – Inercia dispositivo Profi V 3500 mano freno palanca lowered
¿Buscas repuestos para AL-KO ETI 811593? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo Profi V 3500 mano freno palanca lowered.
Ir a la lista de piezasPlano de despiece

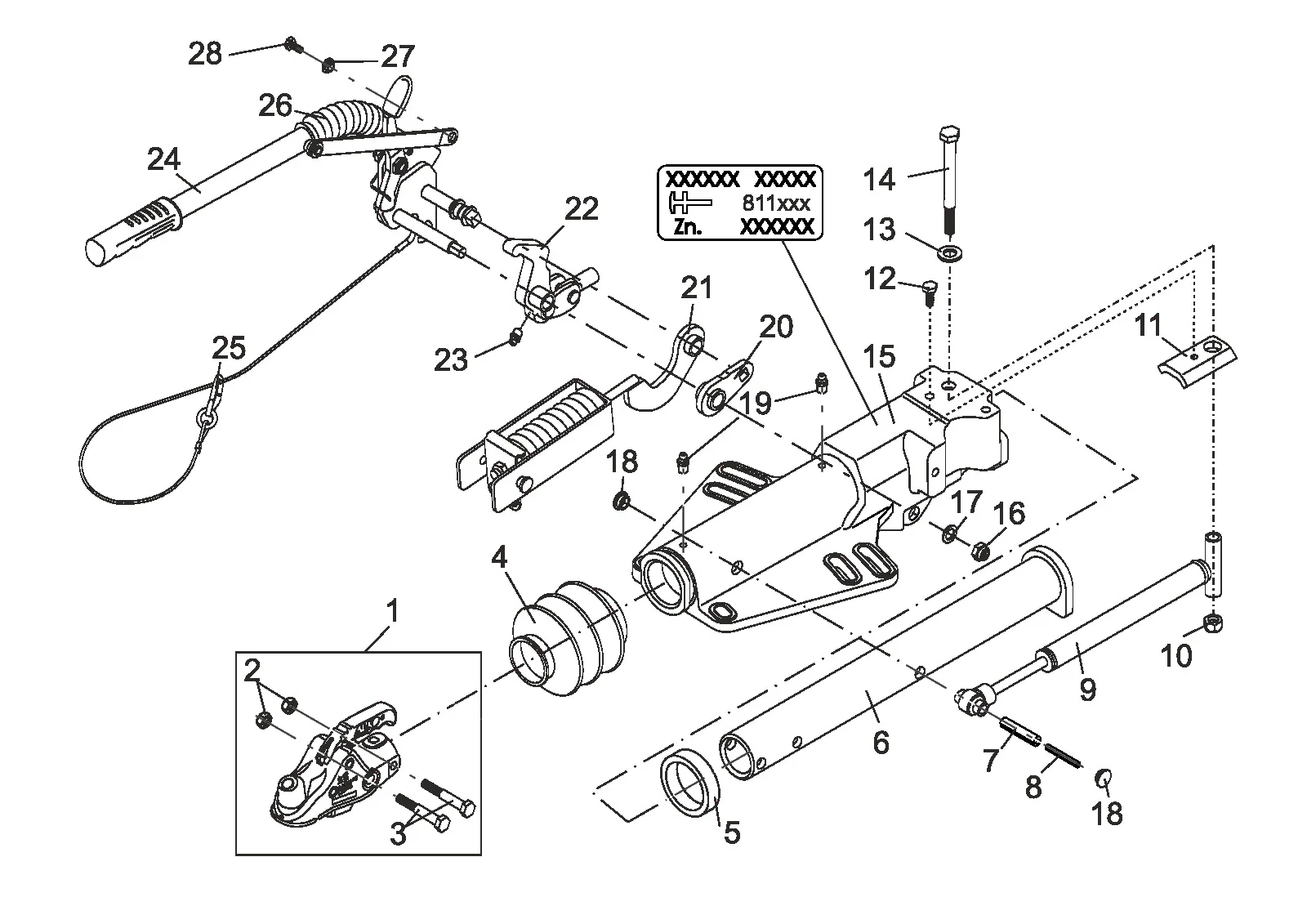

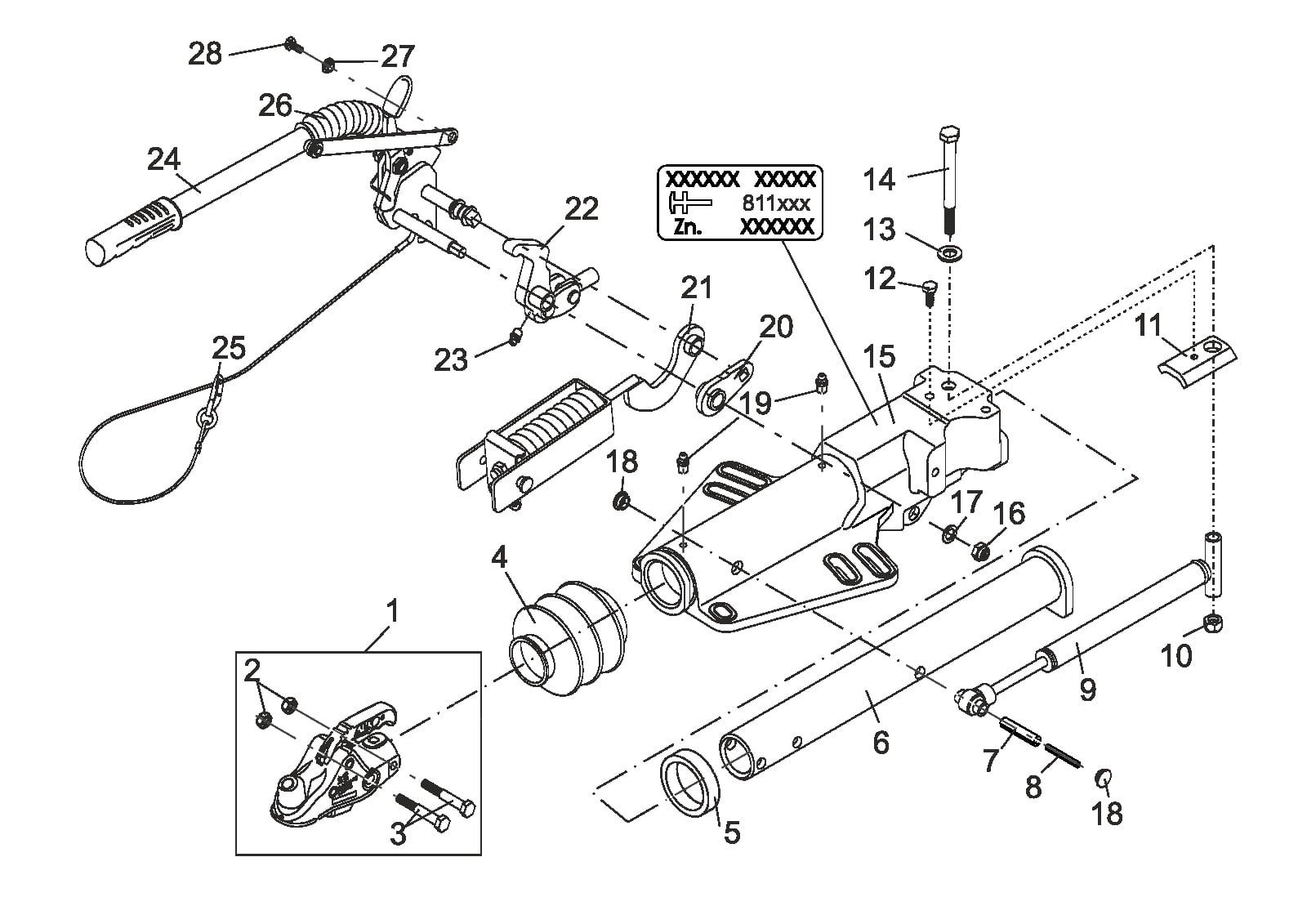

Plano técnico 811593
AL-KO ETI 811593
Datos técnicos
AL-KO | V-design | Profi 3500 | ball coupling
Número ETI
811593
Piezas
29
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811593
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
29 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1224391 | Acoplamiento ak351 con montaje piezas | Consultar este repuesto |
| 2 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 3 | 706301 | Hexagonal tornillo m16x100 DIN 931 8.8 | Consultar este repuesto |
| 4 | 21726605 | Bellows | Ver 21726605 |
| 5 | 2172660003 | Damping rubber | Ver 2172660003 |
| 6 | 692267 | Tirar tubo soldado | Ver 692267 |
| 7 | 706296 | Clic gancho 14x55 DIN 1481 | Consultar este repuesto |
| 8 | 702369 | Clic gancho 8x55 DIN 1481 geomet | Consultar este repuesto |
| 9 | 1217090 | Choque amortiguador ae 3500 | Ver 1217090 |
| 10 | 705693 | Tuerca hexagonal m14 DIN 985-10 | Consultar este repuesto |
| 11 | 692278 | Stop placa | Consultar este repuesto |
| 12 | 706090 | Hexagonal tornillo m10x20 DIN 933 en dibujo | Consultar este repuesto |
| 13 | 705490 | Arandela a 15 DIN 125-st | Consultar este repuesto |
| 14 | 706353 | Hexagonal tornillo m14x140 DIN 931 8.8 | Consultar este repuesto |
| 15 | ETK0002 | Housing | Consultar este repuesto |
| 16 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 17 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 18 | 372416 | Sello plug | Consultar este repuesto |
| 19 | 700204 | Conical grease nipple as 8x1 DIN 71412 | Ver 700204 |
| 20 | 692687 | Palanca soldado | Consultar este repuesto |
| 21 | 692648 | Resorte bow comp.. | Consultar este repuesto |
| 22 | 692268 | Desviación palanca comp.. IH=90:30 | Consultar este repuesto |
| 22 | 692723 | Desviación palanca comp.. IH=90:33,5 | Consultar este repuesto |
| 23 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 24 | 693064 | Mano freno palanca abatible Profi asb-hb | Consultar este repuesto |
| 25 | 209385 | Breakaway cable 980 mm longitud sweden | Consultar este repuesto |
| 26 | 1225358 | Repuesto piezas juego bellow mano freno palanca Profi diámetro exterior | Ver 1225358 |
| 27 | 692645 | Buje | Consultar este repuesto |
| 28 | 706089 | Hexagonal tornillo m8x16 DIN 933 en dibujo | Consultar este repuesto |
