Plano técnico AL-KO · ETI 811591
AL-KO ETI 811591 – Eje abatible 1800kg con hydraulic redirection 90°
¿Buscas repuestos para AL-KO ETI 811591? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Eje abatible 1800kg con hydraulic redirection 90°.
Ir a la lista de piezasPlano de despiece

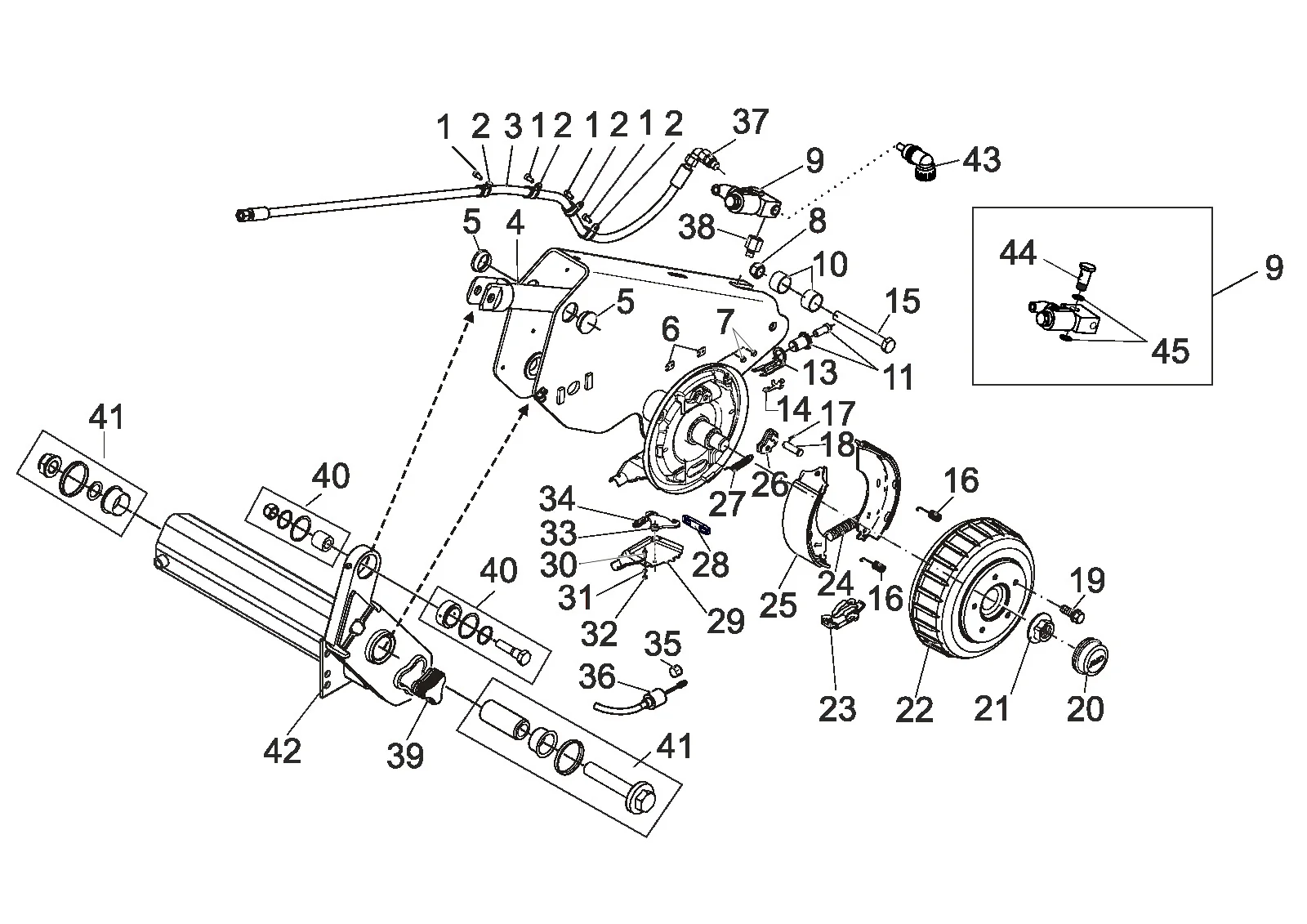

Plano técnico 811591
AL-KO ETI 811591
Datos técnicos
AL-KO | Rubber suspension braked | Lowerable | Axle tube with swivel box | ASB1800
Número ETI
811591
Piezas
56
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811591
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
56 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 510433 | Tornillo sfs-taptite m6x12 | Consultar este repuesto |
| 2 | 583597 | Exhaust abrazadera rsgu 1.15/15-w1 | Consultar este repuesto |
| 3 | 623704 | Hose hydraulic | Consultar este repuesto |
| 4 | 645541 | Hydraulic cilindro comp.. | Consultar este repuesto |
| 5 | 583615 | Sello plug | Consultar este repuesto |
| 6 | 2382610002 | Cubierta placa | Consultar este repuesto |
| 7 | 373245 | Plug ral6002 | Ver 373245 |
| 8 | 706013 | Tuerca hexagonal m16 DIN 985-10 | Consultar este repuesto |
| 9 | 606442 | Non return valve | Consultar este repuesto |
| 10 | 583599 | Distancia buje | Consultar este repuesto |
| 11 | 21873708 | Regulation unidad rueda freno | Ver 21873708 |
| 13 | 368361 | Bow pressure | Ver 368361 |
| 14 | 368405 | Compound resorte | Ver 368405 |
| 15 | 706341 | Hexagonal tornillo m16x130 DIN 931 10.9 | Consultar este repuesto |
| 16 | 2088800003 | Compression resorte | Consultar este repuesto |
| 17 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 18 | 368651 | Cojinete perno | Consultar este repuesto |
| 19 | 2081670020 | Rueda perno sperical M12x1,5 x25 | Ver 2081670020 |
| 20 | 582505 | Sellado tapa Ø65 | Ver 582505 |
| 21 | 582506 | Flange tuerca m27x2 | Ver 582506 |
| 22 | 1224805 | Repuesto piezas juego cojinete (Ø80/Ø42/42) rueda freno 2361 | Ver 1224805 |
| 22 | 1932109 | Repuesto piezas juego freno tambor 2361 comp.. con cojinete; 112x5 - M12x1,5 | Ver 1932109 |
| 23 | 571510 | Expanding joint cerradura compl. 2051/2361 | Ver 571510 |
| 24 | 1362597 | Tensión resorte | Consultar este repuesto |
| 25 | 1224393 | Repuesto piezas juego freno jaw eje whhel freno 2361 | Consultar este repuesto |
| 26 | 571386 | Auto reserve palanca comp.. izquierda | Consultar este repuesto |
| 26 | 571387 | Auto reserve palanca comp.. derecha | Consultar este repuesto |
| 27 | 2187370003 | Tensión resorte | Ver 2187370003 |
| 28 | 1935303 | Connecting ojo especial | Consultar este repuesto |
| 29 | 692367 | Shell soldado izquierda comp.. 2361 | Consultar este repuesto |
| 29 | 692368 | Shell soldado derecha comp.. 2361 | Consultar este repuesto |
| 30 | 706240 | Hexagonal tornillo m5x12 DIN 933 8.8 | Consultar este repuesto |
| 31 | 706443 | Resorte cerradura arandela b 5 DIN 127 | Consultar este repuesto |
| 32 | 705482 | Tuerca hexagonal m5 DIN 934-8 | Consultar este repuesto |
| 33 | 692415 | Desviación palanca | Consultar este repuesto |
| 34 | 604262 | Connection ojo rueda freno 1637/2051/2361 | Ver 604262 |
| 35 | 371389 | Protective tapa | Consultar este repuesto |
| 36 | 247284 | Cable Bowden cable Profi largo duración 890/1086 | Ver 247284 |
| 36 | 247285 | Cable Bowden cable Profi largo duración 1020/1216 | Ver 247285 |
| 36 | 247286 | Cable Bowden cable Profi largo duración 1130/1326 | Ver 247286 |
| 36 | 247287 | Cable Bowden cable Profi largo duración 1320/1516 | Ver 247287 |
| 36 | 247288 | Cable Bowden cable Profi largo duración 1430/1626 | Ver 247288 |
| 36 | 247289 | Cable Bowden cable Profi largo duración 1620/1816 | Ver 247289 |
| 36 | 247290 | Cable Bowden cable Profi largo duración 1790/1986 | Ver 247290 |
| 36 | 1231584 | Cable Bowden cable Profi largo duración 2700/2896 | Consultar este repuesto |
| 36 | 1231585 | Cable Bowden cable Profi largo duración 2800/2996 | Consultar este repuesto |
| 37 | 606395 | Elbow fitting con sellado cone | Consultar este repuesto |
| 38 | 606177 | Reducer fitting r1/4"-r3/8" | Consultar este repuesto |
| 39 | 375901 | Extremo tapa | Consultar este repuesto |
| 40 | 245097 | Repuesto pieza juego abatible eje | Consultar este repuesto |
| 41 | 245096 | Repuesto pieza juego abatible eje | Consultar este repuesto |
| 42 | 614329 | Schwinghb izquierda conjunto | Consultar este repuesto |
| 42 | 614330 | Oscilante brazo derecha conjunto | Consultar este repuesto |
| 43 | 1651262 | Costal-plug para valve 606442 | Consultar este repuesto |
| 44 | 1362528 | Hollow perno para check valve | Consultar este repuesto |
| 45 | 707197 | O-anillo nbr 90 18x2 | Consultar este repuesto |
