Plano técnico AL-KO · ETI 811579
AL-KO ETI 811579 – Inercia dispositivo 351vb-2
¿Buscas repuestos para AL-KO ETI 811579? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo 351vb-2.
Ir a la lista de piezasPlano de despiece

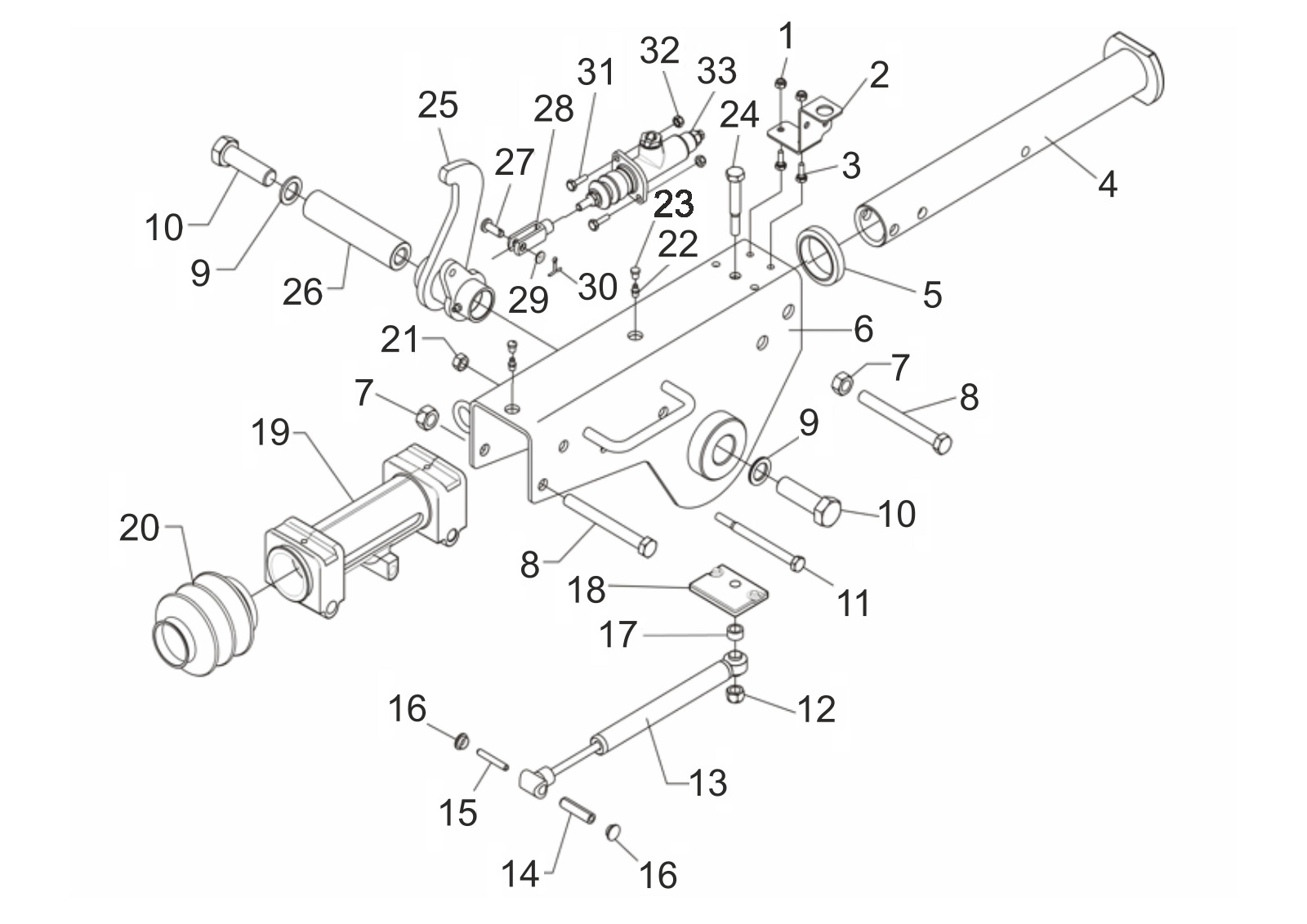

Plano técnico 811579
AL-KO ETI 811579
Datos técnicos
AL-KO | square design | 351VB-2 | without ball coupling parts
Número ETI
811579
Piezas
33
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811579
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
33 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 705383 | Tuerca hexagonal m8 DIN 985-8 | Consultar este repuesto |
| 2 | 1363274 | Placa | Consultar este repuesto |
| 3 | 705453 | Hexagonal tornillo m8x20 DIN 933 8.8 | Consultar este repuesto |
| 4 | 690706 | Tirar tubo soldado 351vb-2 | Consultar este repuesto |
| 5 | 2172660003 | Damping rubber | Ver 2172660003 |
| 6 | ETK0002 | Housing | Consultar este repuesto |
| 7 | 706013 | Tuerca hexagonal m16 DIN 985-10 | Consultar este repuesto |
| 8 | 706320 | Hexagonal tornillo m16x150 DIN 931 10.9 | Consultar este repuesto |
| 9 | 701962 | Arandela 25 DIN 1440 a3c | Consultar este repuesto |
| 10 | 704703 | Perno m24x80 en dibujo | Consultar este repuesto |
| 11 | 705426 | Hexagonal tornillo m12x150 DIN 931 8.8 | Consultar este repuesto |
| 12 | 705605 | Tuerca hexagonal m14 DIN 980-V-8 | Consultar este repuesto |
| 13 | 372854 | Choque amortiguador 351vb | Ver 372854 |
| 14 | 706296 | Clic gancho 14x55 DIN 1481 | Consultar este repuesto |
| 15 | 702369 | Clic gancho 8x55 DIN 1481 geomet | Consultar este repuesto |
| 16 | 372416 | Sello plug | Consultar este repuesto |
| 17 | 690720 | Buje | Consultar este repuesto |
| 18 | 21783404 | Extremo stop placa (hasta may 2007) | Consultar este repuesto |
| 19 | 1302603 | Cojinete cartridge | Consultar este repuesto |
| 20 | 21726605 | Bellows | Ver 21726605 |
| 21 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 22 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 23 | 368469 | Protection tapa grease nipple | Consultar este repuesto |
| 24 | 705437 | Hexagonal tornillo m14x90 DIN 931 8.8 | Consultar este repuesto |
| 25 | 1365754 | Desviación palanca comp.. 351vb-2 hydraulic | Consultar este repuesto |
| 26 | 1302601 | Distancia rodillo | Consultar este repuesto |
| 27 | 706298 | Perno b10 h11x28x23,5 en22341 | Consultar este repuesto |
| 28 | 706614 | Fork cabeza 10x40 DIN 71752 | Ver 706614 |
| 29 | 705395 | Arandela a8,4 DIN 125-st | Consultar este repuesto |
| 30 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 31 | 705452 | Hexagonal tornillo m8x25 DIN 933 8.8 | Consultar este repuesto |
| 32 | 705383 | Tuerca hexagonal m8 DIN 985-8 | Consultar este repuesto |
| 33 | 1311411 | Hydraulic cilindro | Ver 1311411 |
