Plano técnico AL-KO · ETI 811577
AL-KO ETI 811577 – Barra de tiro cuadrado k4/r4 con parking freno
¿Buscas repuestos para AL-KO ETI 811577? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Barra de tiro cuadrado k4/r4 con parking freno.
Ir a la lista de piezasPlano de despiece

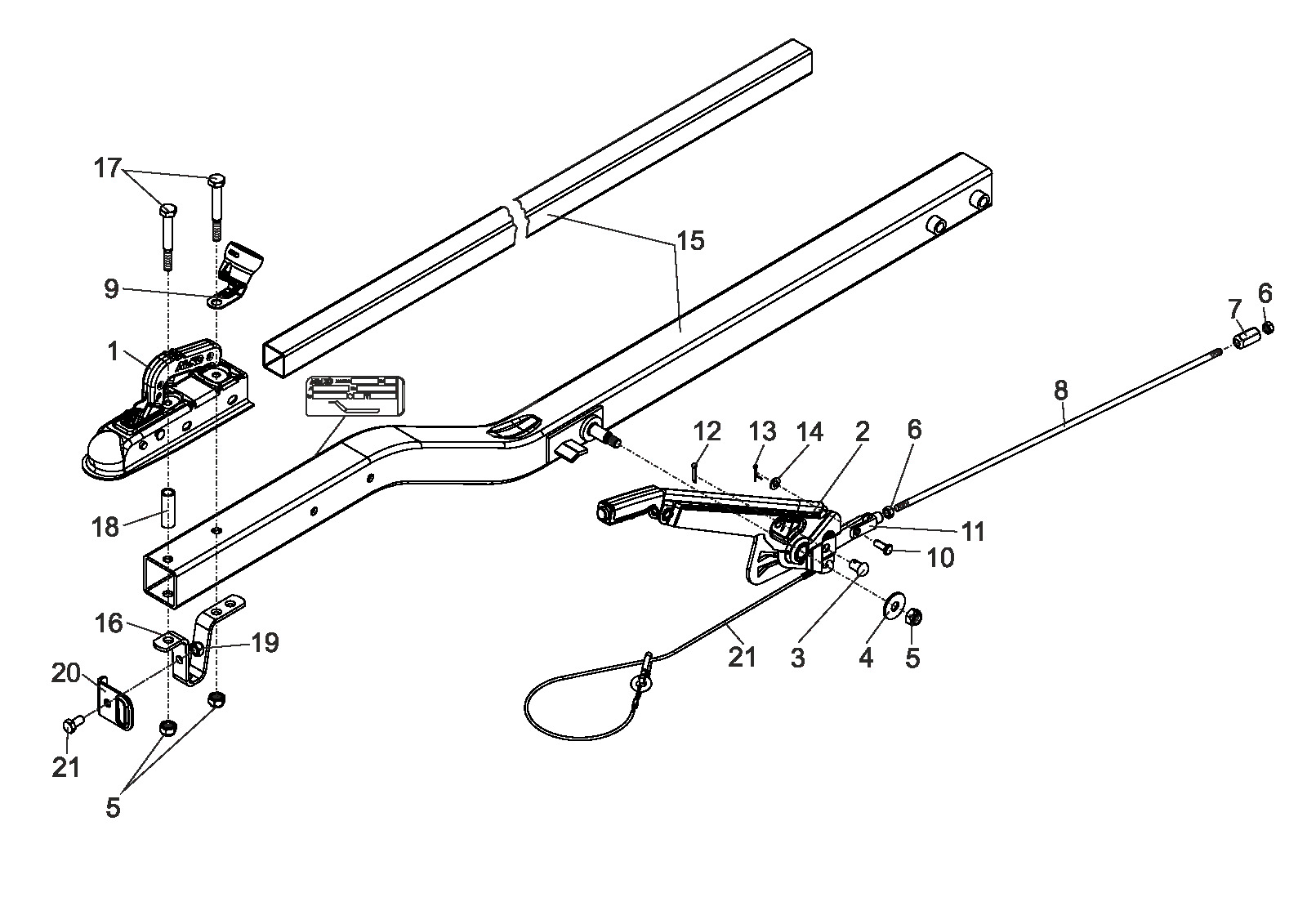

Plano técnico 811577
AL-KO ETI 811577
Datos técnicos
AL-KO | square tube | mechanical brake | K4
Número ETI
811577
Piezas
23
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811577
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
23 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1224339 | Acoplamiento ak7 V/d cuadrado 50 más | Consultar este repuesto |
| 2 | 243737 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 2 | 1351657 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 3 | 2076810609 | Perno half-round | Consultar este repuesto |
| 4 | 705404 | Arandela 13 DIN 9021-st | Consultar este repuesto |
| 5 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 6 | 705377 | Tuerca hexagonal m8 DIN 934-8 | Ver 705377 |
| 7 | 365137 | Bola seat tuerca m8 35 mm largo | Consultar este repuesto |
| 8 | ETK0006 | Linkage: please specify the longitud y diameter | Consultar este repuesto |
| 9 | 2182600004 | Plug portador completo 7&13 pasador ral9017 | Ver 2182600004 |
| 10 | 706297 | Perno b 8 h11x22x19 DIN 1434 | Consultar este repuesto |
| 11 | 706285 | Fork cabeza 8x32 DIN 71752 | Consultar este repuesto |
| 12 | 705395 | Arandela a8,4 DIN 125-st | Consultar este repuesto |
| 13 | 700554 | Dividido pasador 2x25 DIN 94 | Consultar este repuesto |
| 14 | 705395 | Arandela a8,4 DIN 125-st | Consultar este repuesto |
| 15 | ETK0022 | Barra de tiro | Consultar este repuesto |
| 16 | 203037 | Strap | Consultar este repuesto |
| 17 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 18 | 589133 | Buje Ø17,2x2,3 x51,5 | Consultar este repuesto |
| 19 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 20 | 694830 | Cuerda guide caliente galvanized | Consultar este repuesto |
| 21 | 705461 | Hexagonal tornillo m10x20 DIN 933 8.8 | Consultar este repuesto |
| 22 | 209534 | Breakaway cable 1600 mm longitud | Ver 209534 |
