Plano técnico AL-KO · ETI 811574
AL-KO ETI 811574 – Inercia dispositivo V 161s aks1300
¿Buscas repuestos para AL-KO ETI 811574? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s aks1300.

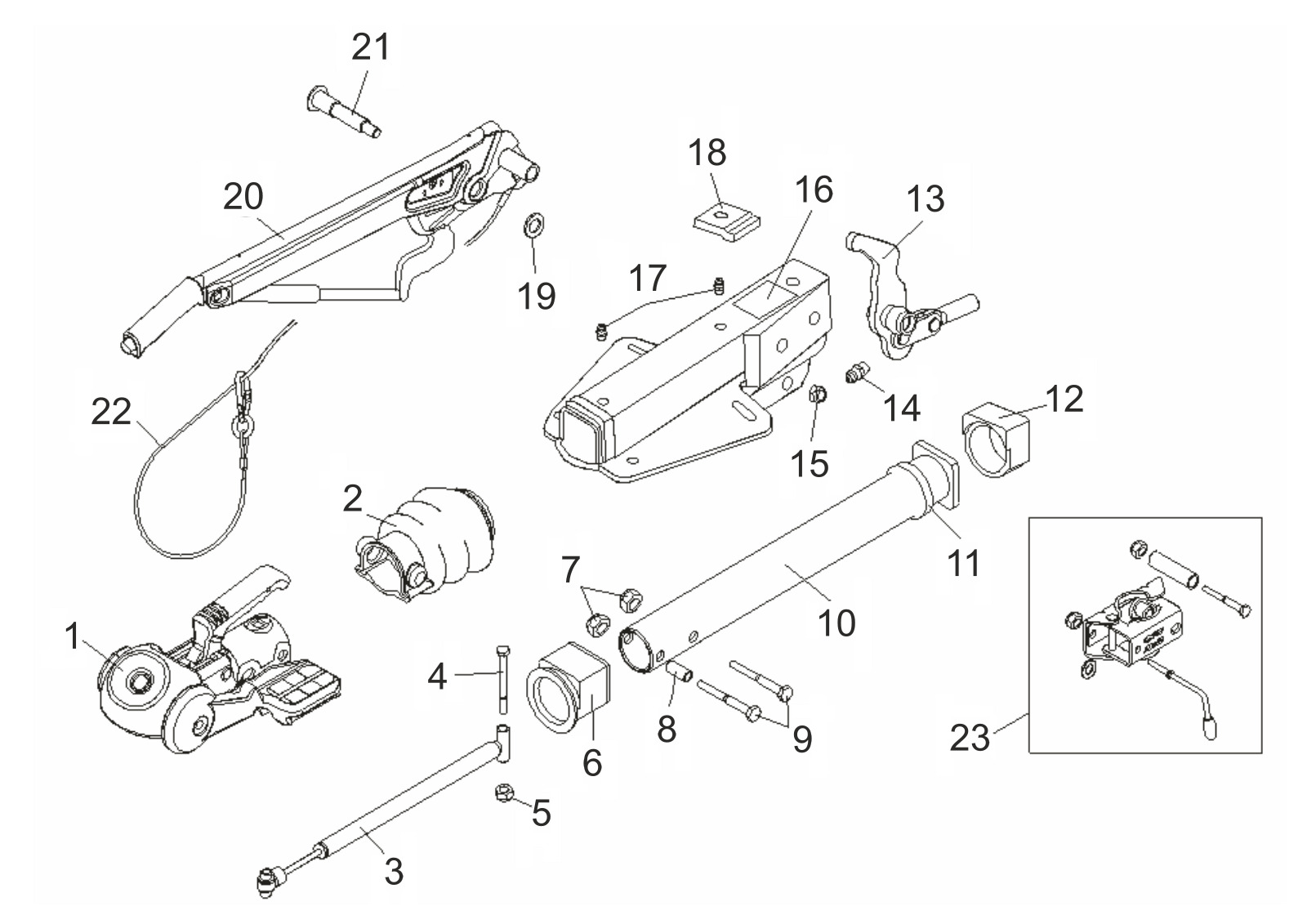

Ir a la lista de piezasPlano de despiece
Plano técnico 811574
AL-KO ETI 811574
Datos técnicos
AL-KO | V-design | 161S | with gas spring lever | AKS
Número ETI
811574
Piezas
23
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811574
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
23 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 245795 | Aks1300 unpacked ga1360 ral3003 | Consultar este repuesto |
| 2 | 366356 | Bellows | Ver 366356 |
| 3 | 370556 | Choque amortiguador 161s | Ver 370556 |
| 4 | 700312 | Hexagonal tornillo m12x90 DIN 931 8.8 ZP | Ver 700312 |
| 5 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 6 | ETK0030 | Position 6 y 12 included in the juego 1210131 | Consultar este repuesto |
| 7 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 8 | 357242 | Distancia buje | Consultar este repuesto |
| 9 | 701249 | Hexagonal tornillo m12x75 DIN 931 8.8 ZP | Consultar este repuesto |
| 10 | 1540112 | Tirar tubo soldado | Consultar este repuesto |
| 11 | 371372 | Damping rubber | Ver 371372 |
| 12 | ETK0030 | Position 6 y 12 included in the juego 1210131 | Consultar este repuesto |
| 13 | 380265 | Desviación palanca comp.. IH=90:27 | Ver 380265 |
| 14 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 15 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 16 | ETK0002 | Housing | Consultar este repuesto |
| 17 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 18 | 581699 | Stop placa | Ver 581699 |
| 19 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 20 | 220094 | Handbremshebel inkl. abreisseil 90s/3 | Ver 220094 |
| 21 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 22 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 23 | 293020 | Jockey whell abrazadera para tubo Ø48 161/251 | Ver 293020 |
