Plano técnico AL-KO · ETI 811549
AL-KO ETI 811549 – Inercia dispositivo V Profi 3000 mano freno palanca without bellows
¿Buscas repuestos para AL-KO ETI 811549? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V Profi 3000 mano freno palanca without bellows.
Ir a la lista de piezasPlano de despiece

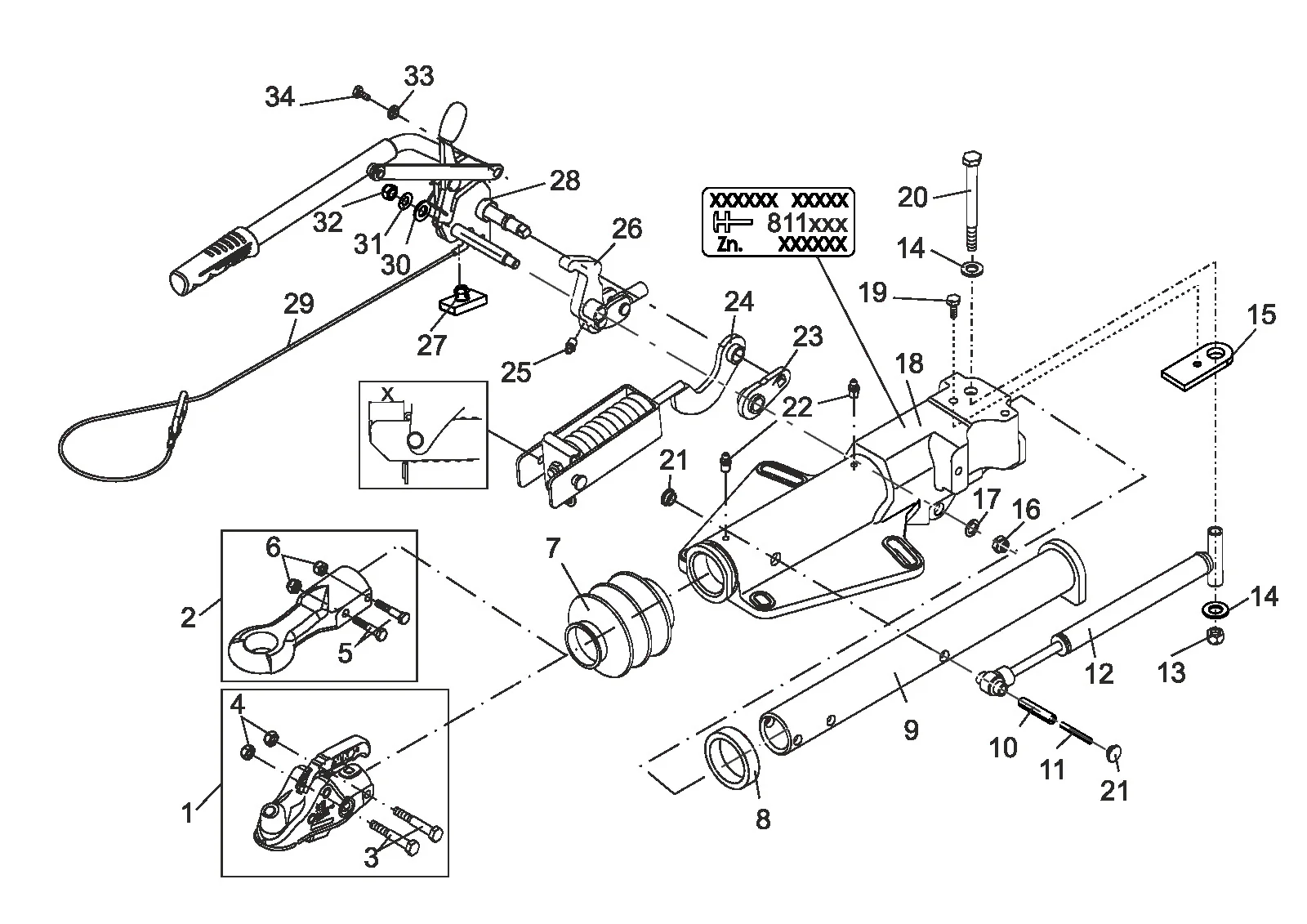

Plano técnico 811549
AL-KO ETI 811549
Datos técnicos
AL-KO | V-design | Profi 3000 | ball coupling and drawbar eye
Número ETI
811549
Piezas
36
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811549
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
36 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1221746 | Acoplamiento ak301 Ø50 | Ver 1221746 |
| 2 | 1213350 | Barra de tiro ojo Ø40 con fijación material | Consultar este repuesto |
| 2 | 1224111 | Barra de tiro ojo nato Ø76 con fijación material | Ver 1224111 |
| 3 | 705442 | Hexagonal tornillo m12x85 DIN 931 8.8 | Ver 705442 |
| 4 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 5 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 6 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 7 | 366356 | Bellows | Ver 366356 |
| 8 | 371372 | Damping rubber | Ver 371372 |
| 9 | 692281 | Tirar tubo soldado | Consultar este repuesto |
| 10 | 704408 | Clic gancho 12x48 nach zeichnung | Consultar este repuesto |
| 11 | 704407 | Clic gancho 7x48 nach zeichnung | Consultar este repuesto |
| 12 | 1217089 | Choque amortiguador ae 3000 | Consultar este repuesto |
| 13 | 705693 | Tuerca hexagonal m14 DIN 985-10 | Consultar este repuesto |
| 14 | 704622 | Arandela a 15 DIN 125-st dac | Consultar este repuesto |
| 15 | 692258 | Stop placa | Consultar este repuesto |
| 16 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 17 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 18 | ETK0002 | Housing | Consultar este repuesto |
| 19 | 706090 | Hexagonal tornillo m10x20 DIN 933 en dibujo | Consultar este repuesto |
| 20 | 706039 | Hexagonal tornillo m14x110 DIN 931 8.8 | Consultar este repuesto |
| 21 | 372416 | Sello plug | Consultar este repuesto |
| 22 | 700204 | Conical grease nipple as 8x1 DIN 71412 | Ver 700204 |
| 23 | 692687 | Palanca soldado | Consultar este repuesto |
| 24 | 693106 | Resorte bow comp..-alf especial diseño | Consultar este repuesto |
| 24 | 693116 | Resorte bow comp.. | Consultar este repuesto |
| 25 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 26 | 647277 | Desviación palanca | Consultar este repuesto |
| 27 | 693076 | Extremo stop rubber | Consultar este repuesto |
| 28 | 693001 | Mano freno palanca abatible Profi | Consultar este repuesto |
| 29 | 209385 | Breakaway cable 980 mm longitud sweden | Consultar este repuesto |
| 30 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 31 | 700507 | Disc resorte 25x12,2x0,9 DIN 2093 | Consultar este repuesto |
| 32 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 33 | 692645 | Buje | Consultar este repuesto |
| 34 | 706089 | Hexagonal tornillo m8x16 DIN 933 en dibujo | Consultar este repuesto |
| O escribe a info@masta.nl | |||
